钣金折弯成型工装模具三维结构设计

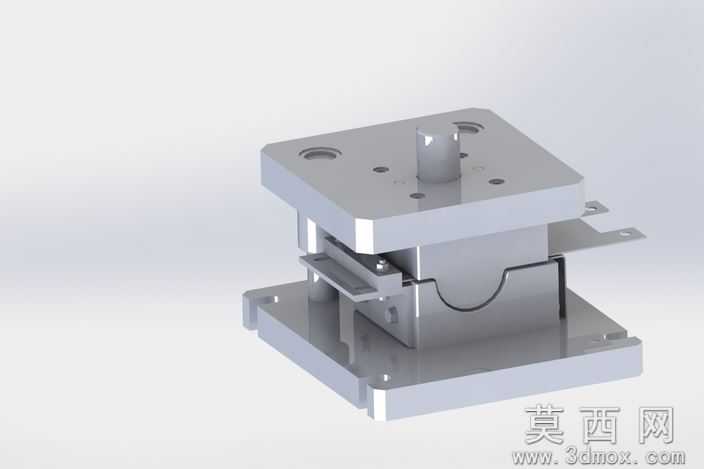

该三维模型为钣金折弯成型专用工装模具，整体采用上下模分体式结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循钣金冲压折弯的工艺公差要求，对上下模的合模导向间隙、折弯成型型腔轮廓、安装定位孔位均做了精准的尺寸约束。模型渲染阶段采用金属哑光材质模拟真实模具钢的表面质感，对上下模座的安装平面、导柱配合面、折弯工作刃口做了差异化的材质粗糙度区分，通过环境光遮蔽效果凸显模具各部件的装配层级关系，清晰呈现出模具的开合运动路径与工件成型空间。结构设计上，上模部分设置有模柄安装位用于和冲压设备滑块连接，上模座均匀分布定位孔保证安装同轴度，折弯凸模的工作轮廓完全匹配钣金件的折弯内R角尺寸；下模部分设置有对应成型凹槽的折弯凹模，下模座预留多组安装槽位可适配不同规格的工装台固定，上下模之间设置有导向定位结构，确保合模过程中无偏移错位，避免钣金件折弯出现角度偏差、起皱等工艺缺陷。设计思路围绕小尺寸钣金件的单工序折弯需求展开，简化了不必要的复杂结构，在保证成型精度的前提下降低模具加工难度，整体结构紧凑，工作部件拆装便捷，可直接用于对应规格钣金件的折弯加工作业，也可作为同类型折弯工装的设计参考模板，建模过程中所有装配关系均做了干涉检查，确保各活动部件运动无卡滞，静态结构强度满足常规钣金冲压的受力要求。
