壁挂式单开门电气控制柜体结构设计

　　这款壁挂式单开门电气柜体，主要面向工业现场低压配电、小型设备控制回路的就近安装场景，常见于生产车间立柱侧装、设备旁墙面固定、小型流水线侧边集成这类对安装空间有紧凑要求的工况，区别于落地式大容量柜体，它的安装高度通常匹配操作人员站立操作的视线与手部操作范围，不需要额外预留柜体底部的走线与维护空间，适合控制回路点位在200点以内的小型单机设备、工位级配电分支使用。从结构设计逻辑来看，柜体主体采用1.5mm厚冷轧钢板折弯拼焊成型，所有折弯边均预留了安装翻边，既可以提升柜体整体的抗形变能力，避免壁挂安装后长期受重力出现门框变形、门体闭合不严的问题，也为内部安装板、走线槽、元器件的固定提供了充足的螺接点位。柜体正面的单开门结构，

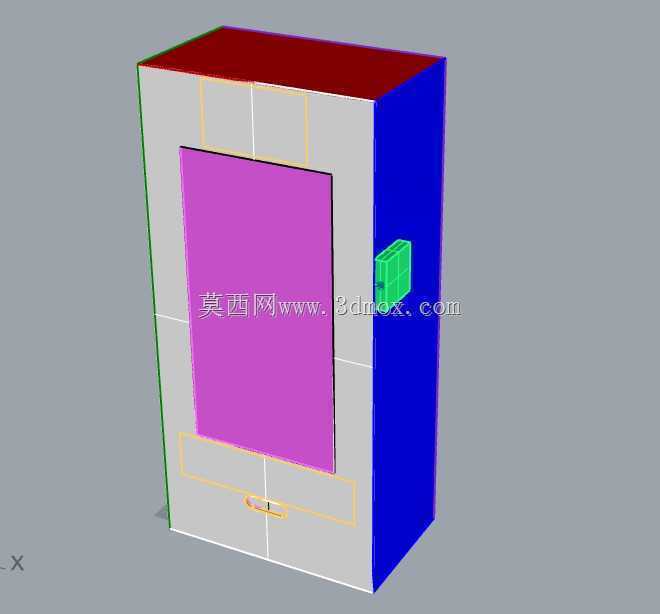

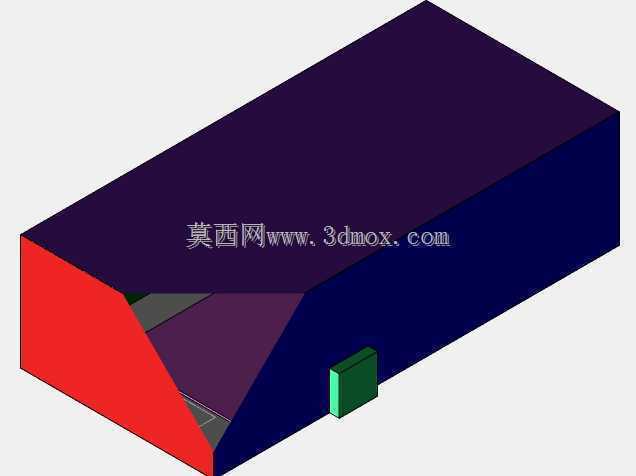

　　门体与柜体主体采用暗藏式合页连接，门体侧边预留了锁具安装位，也就是模型中蓝色侧板上突出的绿色锁具结构，关闭后可以实现IP54级的基础防护，阻挡车间内的粉尘、飞溅的切削液进入柜体内部，避免电气元器件出现短路、积灰过热的问题。门体中部预留了大面积的显示面板安装区域，也就是模型中紫色的矩形区域，这个区域可以根据实际需求嵌入触摸屏、按钮指示灯组、数显仪表等操作显示元件，安装区域的四周预留了密封胶条的安装槽，嵌入元件后可以在门体内侧加装密封压条，保证门体开孔位置的防护等级不下降。柜体顶部的红色区域为顶部封板，封板上预留了敲落孔位，方便现场根据走线方向选择顶部进线或者侧边进线，敲落孔的尺寸覆盖了常见的PG29、PG36电缆格兰头安装规格，

　　不需要现场额外扩孔，减少现场安装的加工工作量。柜体内部的安装板采用镀锌钢板材质，通过柜体两侧的安装导轨条固定，安装板可以整体抽出，方便在车间装配阶段提前把断路器、接触器、端子排等元器件在工作台上完成布线调试，再整体推入柜体固定，大幅提升现场装配的效率。从安装边界来看，这款柜体的壁挂安装孔位设置在柜体背部的四个角，孔位间距符合常规壁挂柜体的安装尺寸规范，安装时只需要在墙面或者立柱上固定对应的膨胀螺栓或者安装挂板，就可以直接把柜体挂装固定，不需要额外制作安装支架。柜体的深度设计控制在200mm以内，挂装后突出墙面的尺寸不会占用过多的通道空间，适合在车间通道侧边、设备操作位旁这类空间局促的位置安装。在细节设计上，门体与柜体之间预留了接地螺柱，安装时需要用6平方以上的黄绿接地线将门体与柜体主体可靠连接，避免门体上的触摸屏、按钮等元件出现漏电时引发安全隐患；柜体底部同样预留了接地排安装位，方便整个柜体的保护接地、工作接地分别汇流后接入车间接地网。考虑到现场维护的需求，门体的开启角度可以达到120度，打开后不会遮挡内部元器件的操作空间，接线端子排通常布置在柜体内侧靠近门合页的一侧，开门后就可以直接进行接线调试，不需要探身到柜体内部操作。这款柜体的结构设计没有冗余的装饰结构，所有的外形特征都服务于功能需求：外凸的门框翻边既可以提升门体的结构强度，也可以在关闭时压紧密封胶条；侧边的锁具采用三角锁芯，需要专用钥匙才能开启，

　　避免非工作人员随意打开柜体触碰带电元件；柜体所有的外露边缘都做了钝化折边处理，没有锋利的切口，避免安装、维护人员操作时被划伤。在实际选型应用中，这款柜体可以适配小型单机设备的控制需求，比如小型输送线的控制回路、单台工位设备的配电控制、车间照明回路的分支配电等场景，相比大型落地柜，它的成本更低、安装更灵活，对安装空间的要求更小，同时又能满足工业现场的基础防护要求，结构设计上充分考虑了钣金加工的工艺性，所有折弯半径、焊接余量都符合常规钣金加工厂的加工能力，不需要特殊的加工工艺就可以批量生产，零部件的通用化程度高，合页、锁具、密封胶条都采用行业通用的标准件，后期维护更换配件不需要单独开模定制，降低了全生命周期的使用成本。
