斜面式电源控制操作端防护盖板

　　这款斜面式电源控制防护盖板，主要应用在落地式工业配电柜、车间现场动力控制柜、小型集成式电控操作站的上部操作区域，区别于常规垂直安装的柜门面板，其采用斜切式的外形结构，适配操作人员站立操作时的自然视线角度，无需刻意俯身或抬头即可清晰观察面板上的指示元件、操作按键，大幅降低长时间值守操作的视觉疲劳感。从实际使用场景来看，这类盖板多部署在车间生产线旁的就地控制工位、小型设备配套的独立电控箱、实验室动力供电控制端，既要承担面板元件的承载固定作用，也要实现内部电控回路与外部操作端的物理隔离，避免车间内的金属碎屑、切削液飞溅、浮尘堆积进入电控腔体内部，造成接线端子短路、元件触点接触不良等故障。

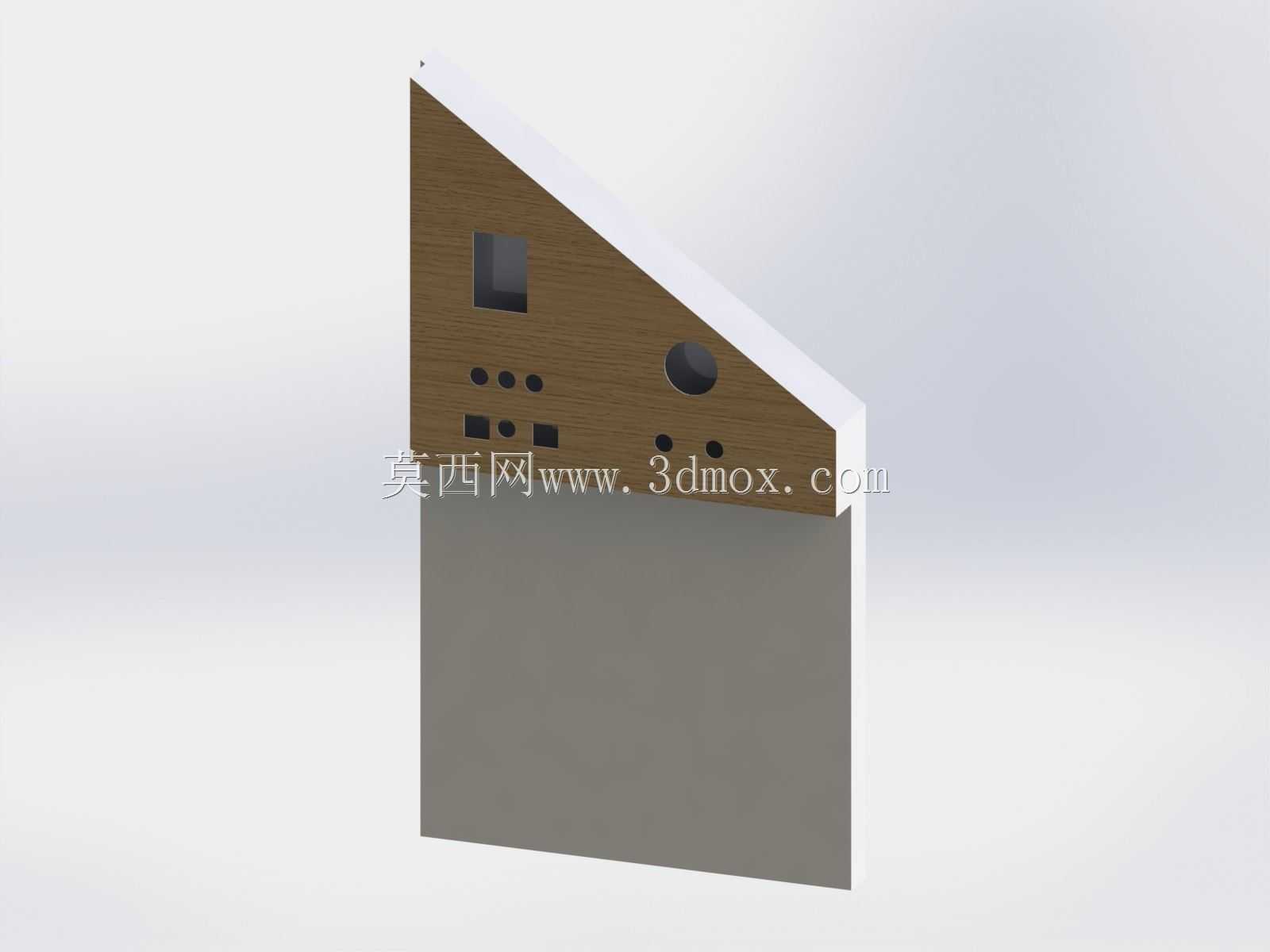

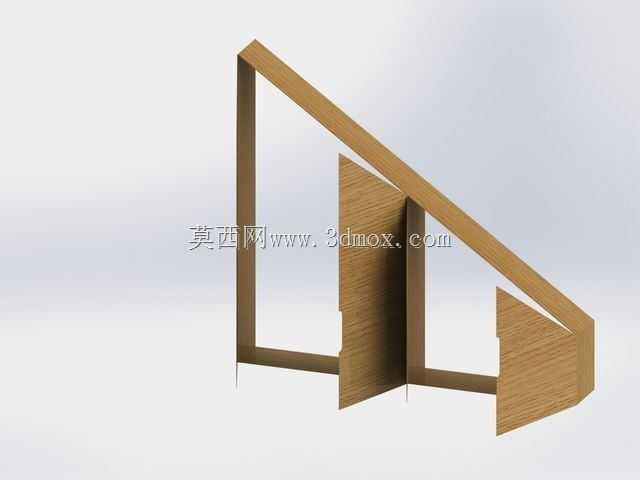

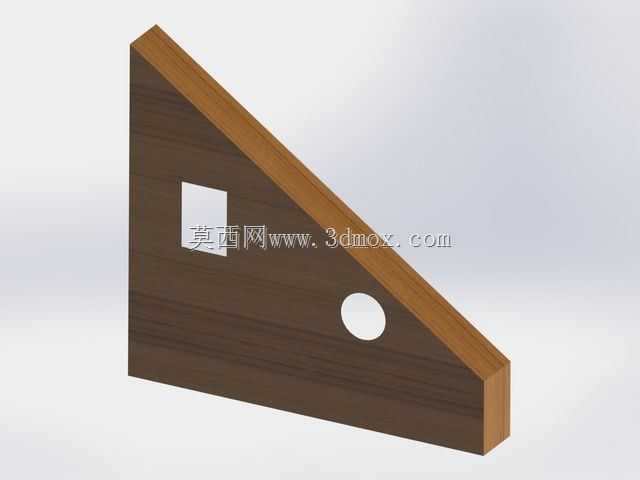

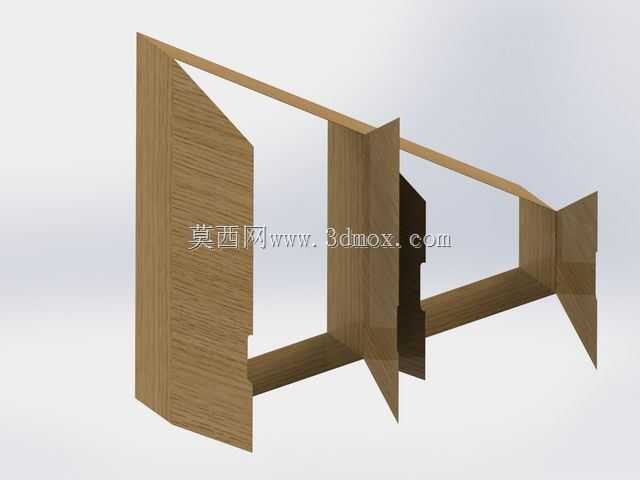

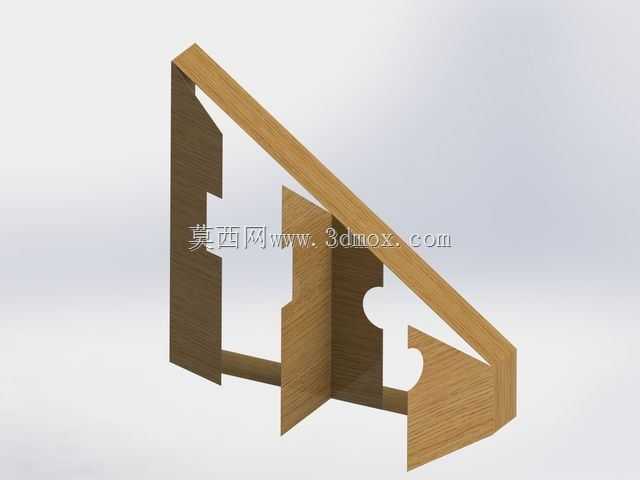

　　在功能特性设计上，盖板上预留的不同规格开孔，分别对应电源状态指示灯、急停按钮、功能切换旋钮、数显电压电流表、多组控制按键的安装位，开孔位置按照操作逻辑排布：高频操作的启停按键布置在右手易触及的右下区域，状态指示类元件布置在视线正对的中上区域，大直径的旋钮开关布置在左侧不易误触的位置，所有开孔边缘都做了折弯翻边处理，既可以提升盖板整体的结构刚度，避免薄钣金件在长期按压操作下出现变形翘边，也能在安装元件时对面板件形成定位支撑，减少安装时的对位调整工作量。盖板的侧边采用折边包边结构，与电控柜体的安装面贴合时，折边形成的止口结构可以嵌入柜体的安装槽内，无需额外加装密封胶条即可实现基础的防尘防溅效果，同时折边结构也能消除钣金切割后的锐边，避免安装和维护人员操作时被割伤。

　　从设计思路层面，这款盖板没有采用复杂的曲面造型，全部采用平板折弯的钣金工艺即可完成加工，不需要开模冲压，适合小批量定制化的电控柜配套生产，加工时仅需要通过激光切割完成板材下料和开孔，再通过数控折弯机完成侧边和斜角的折弯成型，表面做喷塑处理即可达到工业场景的防腐蚀、耐刮擦要求，加工成本低、生产周期短，能够快速响应不同项目的定制化开孔需求。斜面的倾斜角度经过实际操作验证，控制在与垂直面呈22度夹角，这个角度下操作人员站立在柜体前400-600mm的常规操作距离时，视线与面板表面基本垂直，观察数显表的数值时不会出现反光看不清的问题，同时按压按键时的施力方向与面板表面垂直，不会出现长期斜向按压导致按键松动、行程偏移的问题。

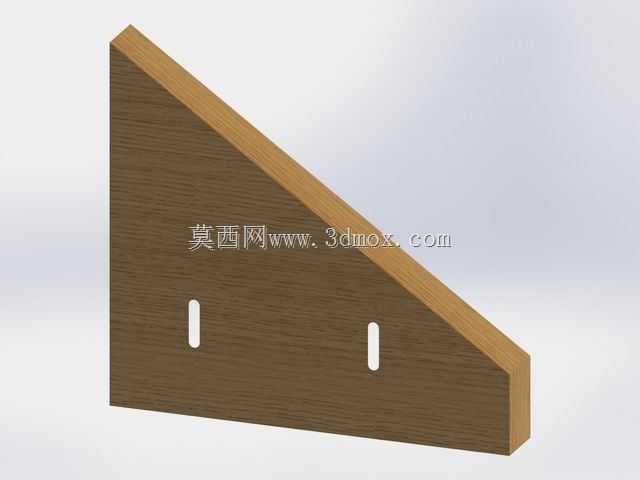

　　在外形尺寸与安装边界上，这款盖板的整体宽度适配主流的400mm宽度小型电控柜，高度方向覆盖柜体上部250mm的操作区域，斜面的垂直投影深度控制在120mm，不会过多占用柜体前方的操作通道空间，满足车间安全通道的通行宽度要求。安装时通过盖板侧边折边上预留的安装孔，使用M4自攻螺丝即可固定在柜体的框架立柱上，安装孔位采用长圆孔设计，可以补偿柜体焊接加工时产生的位置误差，降低安装时的对位难度。盖板下部的垂直延伸段，与柜体的垂直柜门平面齐平，不会形成突出的磕碰棱角，避免车间内转运物料、人员通行时被突出结构刮碰。针对不同的使用场景，这款盖板的板材厚度可选1.2mm到2.0mm的冷轧钢板，在有强腐蚀环境的场景下也可以替换为304不锈钢板材，不需要修改整体的结构尺寸和开孔位置，即可实现材质的快速替换，适配不同工况的防护需求。
