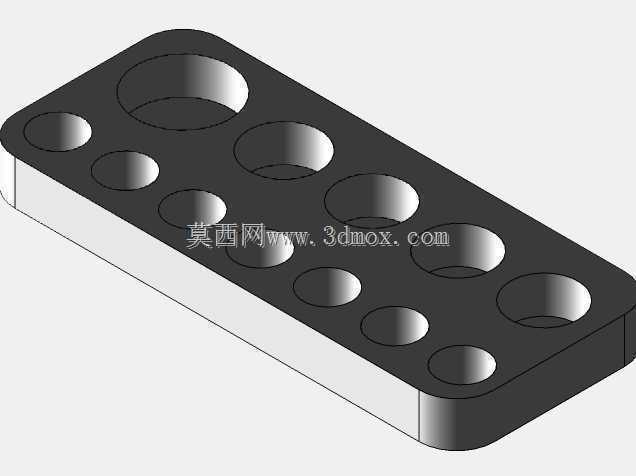

多规格梅花钻头收纳定位托盘

　　在机加工工位、设备维保现场以及家用五金操作场景中，梅花钻头这类带异形驱动头的切削工具，常因零散堆放出现刀头磕碰、规格混杂、取用耗时的问题，这款托盘正是针对这类痛点设计的专用定位收纳结构。设计初期优先考虑了常用梅花钻头的规格覆盖逻辑，除常规量产的通用规格外，特意预留了适配T55、T60这类非原厂标配大规格梅花钻头的孔位，可兼容OTC品牌的梅花钻头系列，满足不同作业场景下的钻头收纳需求，避免特殊规格钻头无固定存放位的问题。整体采用长方体块状结构，所有孔位沿基体长度方向呈双排错落排布，这种排布方式一方面能最大化利用基体的平面空间，在有限的外形尺寸内容纳更多规格的钻头，另一方面错落的孔位间距能保证相邻钻头放入后不会出现柄部干涉，

　　取放时手指有足够的操作空间，不会碰到相邻钻头造成刀头划伤。每个收纳孔的内径都对应对应规格钻头的柄部直径做了公差匹配，孔深控制在钻头柄部长度的三分之二左右，既能保证钻头放入后不会倾倒歪斜，又能让钻头的规格标识段露出孔位上方，作业人员无需拔出钻头就能快速识别所需规格，大幅缩短找工具的时间。基体的边缘做了小尺寸的圆角过渡，没有尖锐的直角棱边，避免日常取放托盘时划伤手部，底部为完整平面，可直接平稳放置在工作台面、工具柜层板或者移动工具车的托盘位上，不需要额外的固定结构就能保持稳定，不会因为台面的轻微震动出现滑移。设计过程中特意做了打印适配性的结构优化，不管是采用FDM工艺的桌面级3D打印制作，还是采用机加工方式用尼龙、电木板材切削制作，

　　都不需要额外添加支撑结构，孔位的垂直精度能直接通过设备加工精度保证，不会出现孔位倾斜导致钻头插放卡滞的问题。孔位的排布间距经过反复校核，相邻孔的中心距大于最大规格钻头的头部直径，即便是最大尺寸的T60钻头放入后，头部的梅花驱动端也不会和相邻钻头产生磕碰，有效保护钻头的驱动端不会因为碰撞出现变形，保证钻头和旋具头的配合精度，延长刀具的使用寿命。在实际工位应用中，这类托盘可以直接固定在钻床、铣床的操作侧台面边缘，作业人员更换钻头时可以随手将拆下的钻头插入对应孔位，不需要临时找放置位置，避免钻头掉落到机床缝隙或者地面上造成刀头损坏，也能减少工具遗失的概率。针对个人DIY用户的使用场景，托盘的外形尺寸适配常规家用工具箱的内部隔层尺寸，

　　可以直接放入工具箱的固定层，不需要额外改造工具箱，就能实现梅花钻头的分类收纳，避免和其他扳手、螺丝刀等工具混放刮花钻头表面。结构上没有多余的卡扣、活动部件，整体为一体式实心结构，抗冲击性能好，即便不小心从工作台高度掉落，也不会出现结构碎裂、孔位变形的问题，适合车间复杂的作业环境使用。每个孔位的入口处做了微小的倒角导向，钻头插入时不需要完全对准孔的中心，顺着倒角就能顺滑插入孔内，单手就能完成取放操作，作业时手上沾有切削液或者油污的情况下也能顺畅操作，不会出现卡滞。
