光学瞄准镜配套旋调放大拨杆结构件

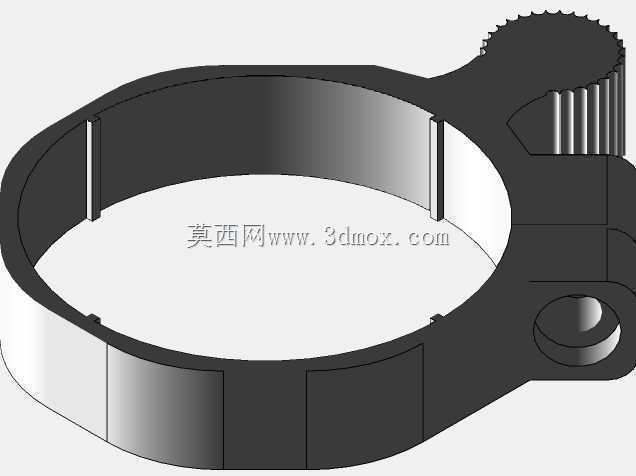

　　该结构件为光学瞄准镜的倍率调节外置操作部件，主要适配定倍变倍一体的速瞄类产品，在实弹射击、竞技射击、户外狩猎等场景中，解决戴手套操作、低温环境下手指触感迟钝时，难以拧动瞄准镜原配细小倍率调节环的痛点，让射手无需大幅移动手部握持位置，仅靠拇指或食指拨动拨杆即可快速完成倍率切换，大幅缩短瞄准调整的操作时长，提升动态目标跟瞄的响应效率。从结构设计逻辑来看，整个部件采用环抱式箍紧结构，主体为开口式环形抱箍，依靠抱紧力固定在瞄准镜的倍率调节环外圈，不需要对瞄准镜本体做任何打孔、攻丝等破坏性改装，适配性更强，也不会破坏瞄具原有密封结构，避免潮气、灰尘进入瞄具内部影响光学元件寿命。抱箍内壁设计有三道轴向定位凸筋，

　　安装时凸筋卡入调节环外圈的防滑齿槽间隙中，能够完全消除拨杆与调节环之间的转动间隙，避免拨动时出现空行程，保证倍率调节的传动精度，不会因为射击时的后坐震动导致拨杆移位、倍率自行变动。拨杆的操作端外侧设计有细密的径向滚花纹理，滚花深度控制在0.3mm左右，既能够保证戴战术手套操作时的摩擦力，又不会因为纹理过深勾挂衣物、装具背带，操作端的轮廓做了圆弧过渡处理，没有尖锐棱角，避免携行时磕碰造成部件变形或者划伤装具。抱箍的锁紧位置采用单侧内六角螺丝锁紧结构，锁紧螺丝规格为M2.5标准件，锁紧时抱箍开口处的变形量均匀分布在整个环形截面上，不会出现局部应力集中导致抱箍断裂，也不会因为抱紧力过大挤压瞄准镜镜身，影响内部变倍镜组的同轴度。

　　安装边界方面，该抱箍的适配内径为32mm，专门匹配主流1-6倍、1-8倍速瞄的调节环外径尺寸，抱箍本体的轴向宽度为8mm，安装后不会遮挡瞄准镜的倍率标识刻度，也不会与镜身的变倍限位结构、物镜调焦环产生干涉；拨杆的操作长度从抱箍外圈向外延伸22mm，操作力矩经过测算，仅需要施加2N的切向力即可带动调节环转动，操作力度适中，既不会因为力矩过大导致调节过冲，也不会因为力矩过小需要刻意发力操作。拨杆与抱箍为一体化成型结构，连接处做了R2的圆角过渡，经过后坐冲击模拟测试，能够承受12号霰弹、7.62mm全威力弹级别的后坐冲击，不会出现断裂、松脱问题。在实际使用中，该部件的安装流程十分简便，只需要松开锁紧螺丝，将抱箍对齐调节环的防滑齿套入，

　　调整拨杆到射手习惯的操作角度后拧紧锁紧螺丝即可，不需要额外的定位工装，普通使用者借助标准内六角扳手即可在1分钟内完成安装调试。设计过程中特意规避了突出的异形结构，整个部件安装后与瞄准镜镜身的轮廓贴合度较高，不会额外增加过多的风阻，也不会在枪械放入枪套、携行包时出现卡滞。考虑到户外使用的复杂环境，部件的棱角全部做了钝化处理，没有易积水的凹槽结构，雨天使用后不容易残留水渍，降低锈蚀概率，同时整体重量控制在12g以内，不会对瞄准镜的重心平衡造成明显影响，避免破坏枪械原有的握持配重。
