适配1-6x漩涡冲击装置的投掷杆连接抱箍结构

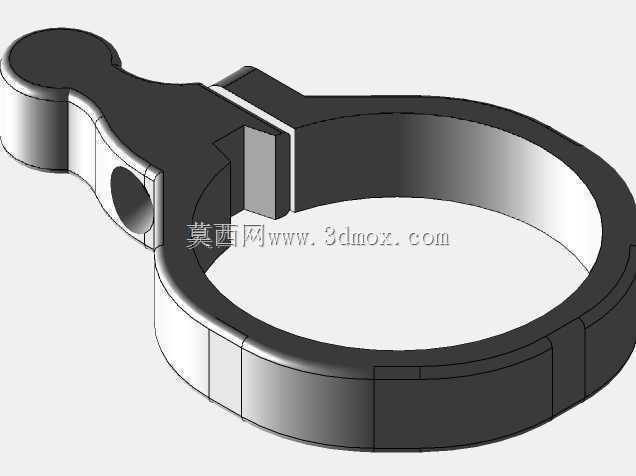

　　在户外抛射类冲击作业、小型便携冲击设备的配套组件体系里，这类抱箍式连接结构是实现动力传递部件与握持操作部件刚性衔接的核心零件，日常作业场景中，它需要承担投掷杆往复冲击时的交变载荷，同时要保证与前端冲击环的同轴度，避免冲击过程中出现偏载磨损，影响整套装置的作业精度与使用寿命。从结构设计逻辑来看，该零件采用半开式环形抱合主体搭配单侧延伸操作柄的整体构型，环形主体的内径尺寸严格匹配对应规格冲击环的外径公差带，抱合面预留了0.02-0.05mm的过盈配合余量，安装时无需额外焊接工序，仅通过配套的标准机械螺钉与螺母锁紧即可完成固定，锁紧后环形内壁与冲击环外壁完全贴合，接触面的压应力均匀分布，能够承受冲击作业时产生的径向窜动与轴向冲击力，

　　不会出现松脱移位的问题。延伸出的操作柄上预制了标准规格的销轴安装孔，孔位与环形主体的中心距经过反复校核，保证投掷杆摆动作业时的力臂长度符合人机操作的施力习惯，既不会因为力臂过短导致操作费力，也不会因为力臂过长造成结构刚性不足，作业时出现柄部形变。设计过程中特意针对不同直径规格的冲击环做了适配区分，这款小直径规格的抱箍专门适配尺寸偏小的1-6x冲击环，避免了通用抱箍适配小尺寸环时锁紧力不足、抱合间隙过大的问题，环形主体的侧壁做了等厚薄壁设计，在保证结构强度满足冲击载荷要求的前提下，尽可能降低零件自身重量，减少整套装置的操作负载，柄部与环形主体的衔接位置做了圆弧过渡处理，消除了直角衔接处的应力集中隐患，经过反复的载荷模拟验证，

　　该过渡区域在承受最大额定冲击载荷时，应力值远低于所选金属材料的屈服强度，不会出现断裂失效的问题。安装边界方面，该抱箍的整体外轮廓尺寸经过优化，锁紧后突出环形主体的结构仅为单侧操作柄，不会在冲击环周边形成多余的凸起干涉，作业过程中不会与周边的防护结构、导向部件发生剐蹭，螺钉锁紧位设置在环形主体的开口侧，安装时操作空间充足，使用常规内六角扳手即可完成锁紧与拆卸操作，后期维护更换时无需拆解整套冲击装置，可直接在作业现场完成零件更换。实际作业场景中，这类抱箍结构除了应用在便携漩涡冲击类装置上，也可拓展适配同直径规格的管状杆件连接，作为快速锁紧的管夹使用，锁紧后的同轴度误差控制在0.1mm以内，能够满足多数中低转速、

　　中等冲击载荷下的管件连接需求，零件的壁厚设计兼顾了强度与轻量化要求，长期反复承受冲击载荷后不会出现塑性形变，锁紧螺钉的安装孔位做了沉台处理，螺钉锁紧后头部完全沉入沉台内，不会突出零件表面，避免作业过程中剐蹭操作人员或其他设备部件，操作柄的末端做了圆弧收边处理，没有尖锐棱角，手持操作调整位置时不会划伤手部，整体结构没有复杂的异形曲面，采用常规的铣削加工或开模铸造工艺即可批量生产，加工成本可控，零件的互换性强，同规格产品可直接替换使用，无需额外的修配调整。
