工业级主密钥挂锁三维结构设计

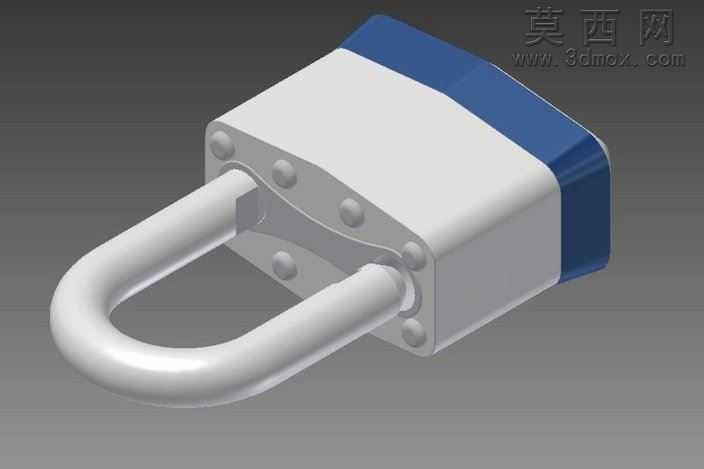

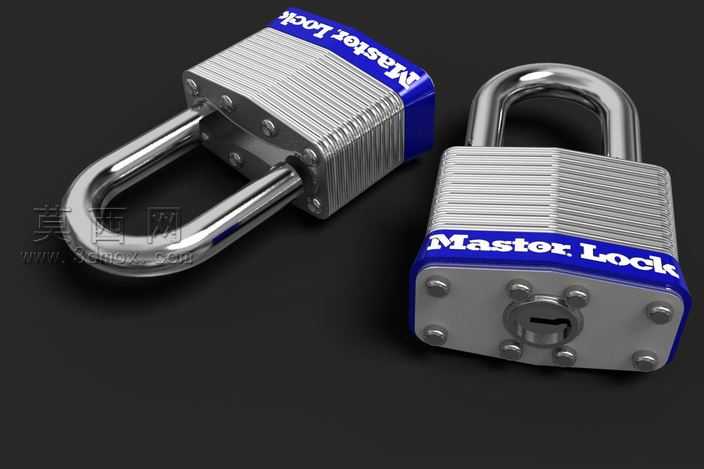

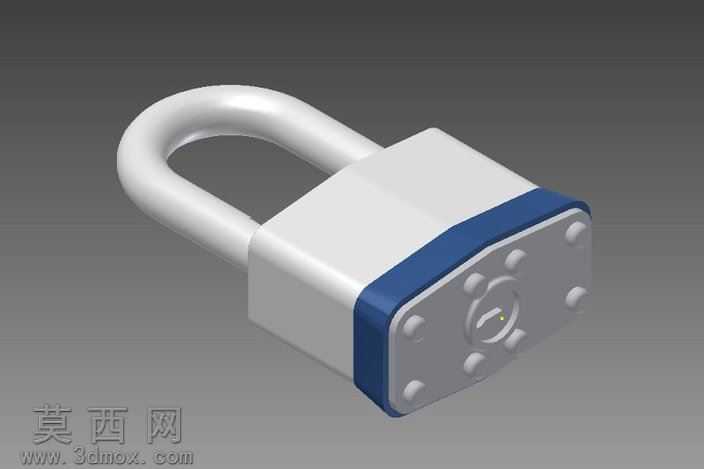

本作品为工业级主密钥挂锁的三维参数化建模成果，建模过程严格遵循五金锁具的实际生产制造标准，完整还原了主密钥挂锁的全部核心结构与装配关系。建模阶段首先基于挂锁的功能需求拆解结构模块，将整体划分为锁梁、锁体外壳、锁芯组件、主密钥适配弹子、锁舌卡位结构、端部封盖六大独立建模单元，各单元均采用全参数化草图驱动特征生成，保证后续可根据不同规格需求快速调整尺寸参数。锁梁部分采用扫掠特征生成U型整体结构，结合圆角特征处理所有受力转折位置，还原金属锁梁的圆润过渡形态，同时通过拉伸切除特征生成锁梁端部的卡位凹槽，精准匹配内部锁舌的锁止行程。锁体外壳建模时先绘制主体截面轮廓，通过拉伸生成基础块体，再对锁梁安装孔位、内部弹子腔、锁芯安装槽进行分步切除，表面的固定铆接点采用圆形阵列特征生成，保证点位分布均匀对称，还原实际产品的铆接固定结构。端部封盖部分通过拉伸与倒角特征生成贴合锁体的蓝色端盖结构，与白色锁体主体形成清晰的视觉区分。材质渲染阶段针对不同部件匹配对应材质属性，锁梁赋予哑光金属材质，调整反射参数模拟镀锌钢材的磨砂金属质感，锁体主体赋予硬质工程塑料材质，调整漫反射参数呈现灰白色哑光塑料的视觉效果，端部封盖赋予深蓝色硬质塑料材质，适当提升高光强度表现塑料件的表面光泽，内部金属弹子与锁舌则赋予亮面金属材质，还原钢制零件的金属反光特性。结构设计上充分考虑主密钥挂锁的功能特性，预留了主密钥与普通用户钥匙的双开锁芯结构空间，所有配合位置均按照实际装配公差预留间隙，既保证各活动部件的运动行程顺畅，又还原了挂锁锁止状态下的结构紧凑性，整体模型装配关系清晰，可直接用于锁具结构演示、产品开模前的结构验证以及五金锁具的教学演示场景。
