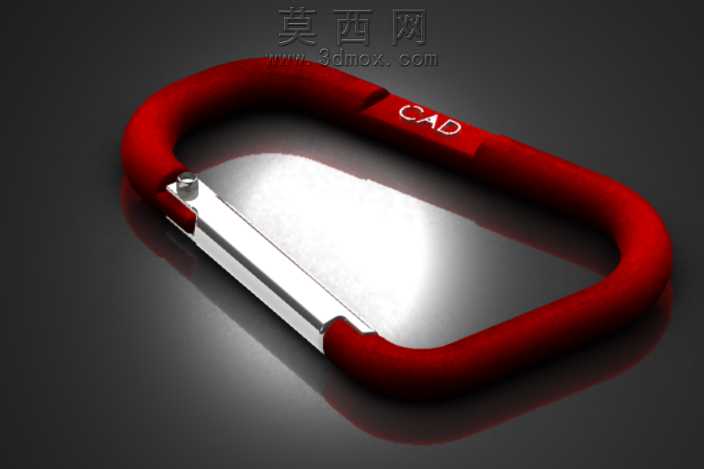

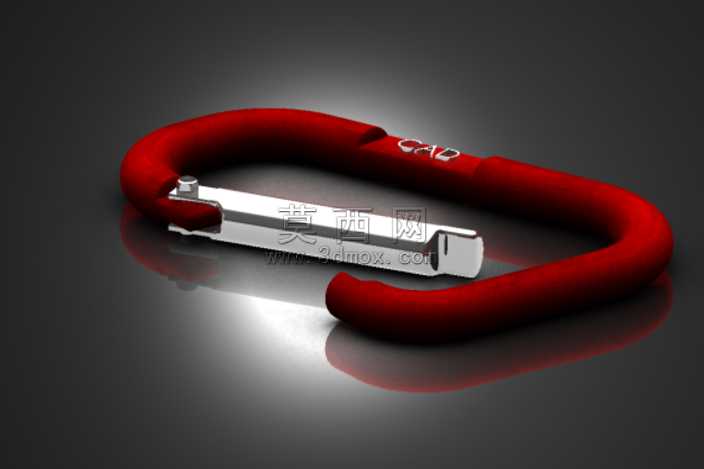

红色快挂式自锁登山扣结构设计

本次设计的自锁快挂扣采用三维建模软件完成全参数化构建，整体造型为经典的D型轮廓，主体框架采用圆润过渡的弧形结构，避免尖锐棱角带来的使用划伤风险，同时优化受力分布，提升整体承重性能。建模过程中首先绘制主体框架的二维截面草图，通过扫掠命令生成连续的环形基体，对边角位置做倒圆角处理，圆角半径根据不同受力区域做差异化设置，受力集中的挂接位置圆角半径更大，分散应力避免长期使用出现断裂隐患。活动锁舌部分采用独立的零件建模方式，先绘制锁舌的平面轮廓，通过拉伸生成基础实体，再对锁舌与主体框架的铰接位置做轴孔配合结构设计，预留合理的装配间隙保证锁舌转动顺畅，同时在锁舌内侧设计限位卡扣结构，实现锁合后的自动限位，避免受外力意外开启。材质设置上，主体框架采用哑光红色硬质合金材质，添加细微的磨砂纹理提升握持摩擦力，表面做轻微的反光效果模拟阳极氧化处理的金属质感，锁舌部分采用亮面抛光不锈钢材质，与红色主体形成鲜明的视觉对比，同时突出金属部件的坚固质感。渲染阶段采用深色渐变背景，搭配柔和的顶光与侧光组合，在主体下方投射自然的软阴影，突出产品的立体轮廓与材质层次，对锁舌的金属表面添加环境反射效果，还原真实金属的光影表现。结构设计上充分考虑使用场景的实用性，锁舌的开启角度设置在合理范围，既保证可以快速挂接绳索、挂点，又不会因为角度过大导致复位弹簧失效，铰接位置内置隐藏式弹簧结构，实现锁舌开启后的自动回弹锁合，无需额外手动操作即可完成自锁，提升使用便捷性与安全性。整体模型的所有配合面都做了公差适配设计，保证虚拟装配后各部件运动无干涉，活动部件转动顺滑无卡顿，完全符合实际生产的加工精度要求，可直接用于后续的工程图导出与开模生产参考。
