黑色L型带锁芯执手式柜门锁具结构设计

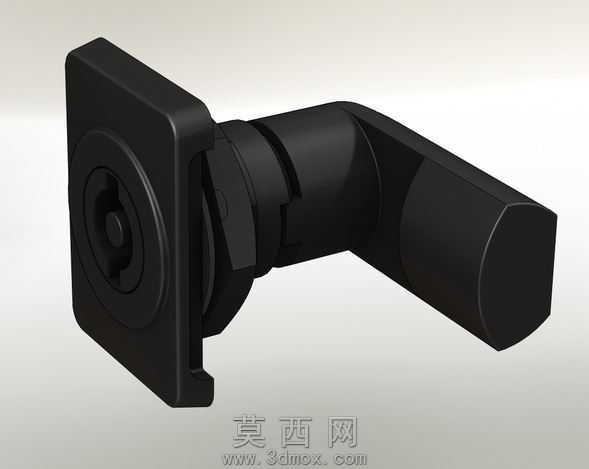

本款锁具采用三维参数化建模方式完成全结构设计，建模过程中对锁体各部件进行独立草绘与特征构建，首先完成方形安装法兰底座的建模，底座预留标准安装孔位，边缘做圆角过渡处理避免安装时刮伤接触面，锁芯嵌入区域做同轴度约束，保证锁芯转动时无卡滞。执手部分采用L型弯折结构，握持端做圆柱切边处理，既符合人体工学握持手感，又能在转动时提供足够的施力力矩，执手与锁芯连接部位做阶梯轴配合结构，添加限位凸台限定执手转动角度为90度，实现开锁与闭锁的行程精准控制。锁体外壳采用哑光黑色硬质材质设定，渲染时添加细微颗粒质感模拟喷塑表面效果，金属锁芯部位做哑光金属材质区分，不同部件的材质粗糙度、反光度参数分别调整，让整体渲染效果贴近实际工业产品的真实质感。结构设计上充分考虑柜体安装的适配性，锁体贯穿安装部位做防水密封圈的预留槽位，可适配不同厚度的门板安装，内部锁舌结构采用联动设计，执手转动时带动锁舌完成伸缩动作，所有活动部件之间预留合理的装配间隙，避免长期使用出现磨损卡滞。建模过程中对所有配合面做干涉检查，确保各部件装配后无重叠冲突，同时对关键受力部位做加厚处理，提升锁具整体的抗破坏强度，整体结构紧凑，安装便捷，适用于工业机柜、设备机箱、配电箱等多种场景的柜门闭锁需求，建模完成后通过渲染输出多角度展示图，清晰呈现锁具的外观形态与结构细节。
