十字轴式传动连接构件结构设计

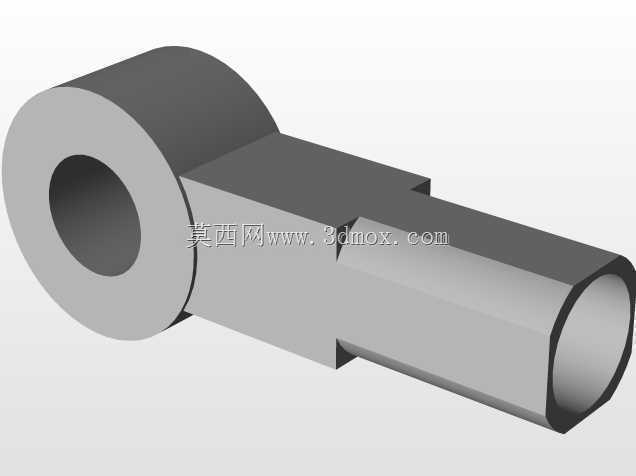

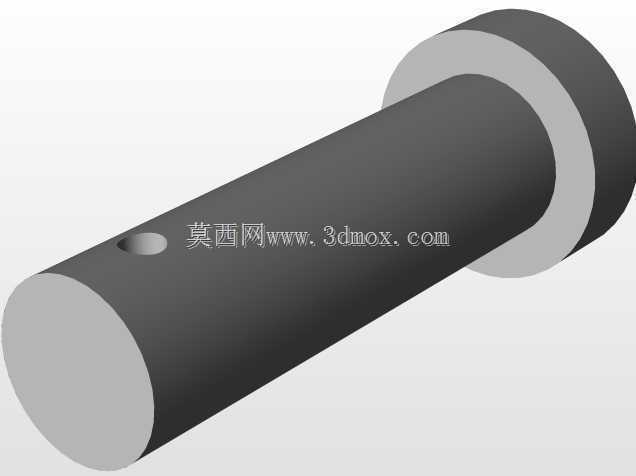

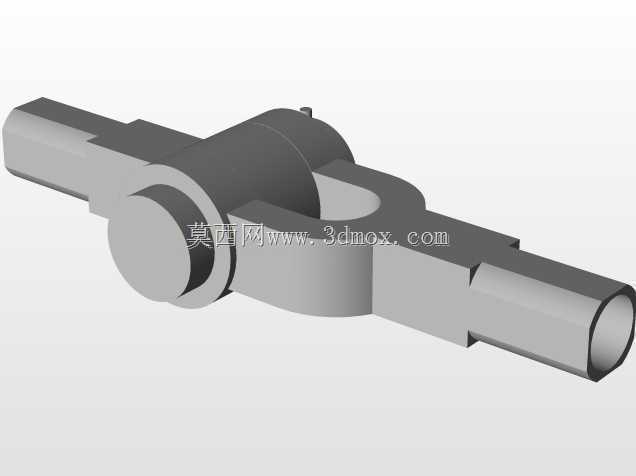

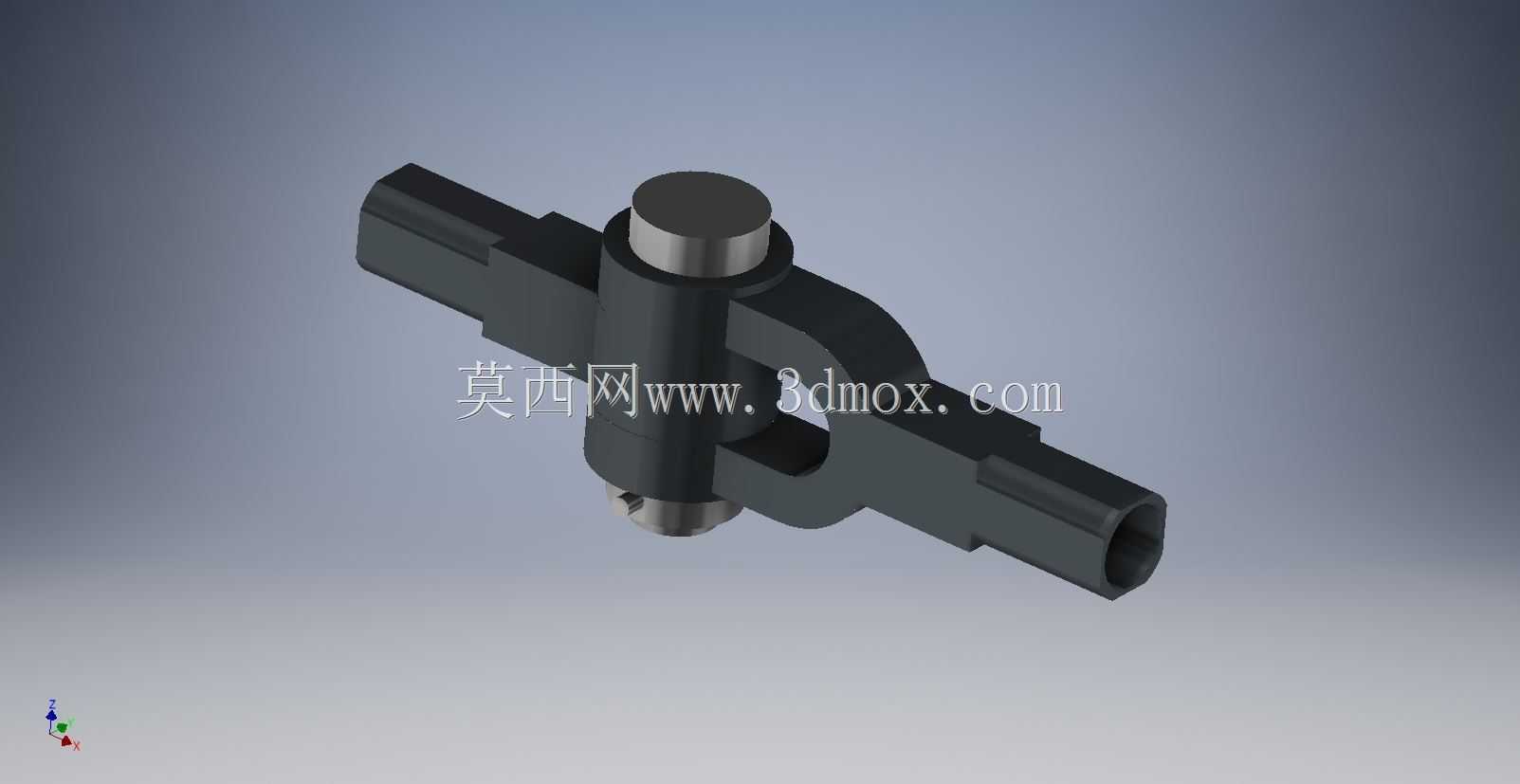

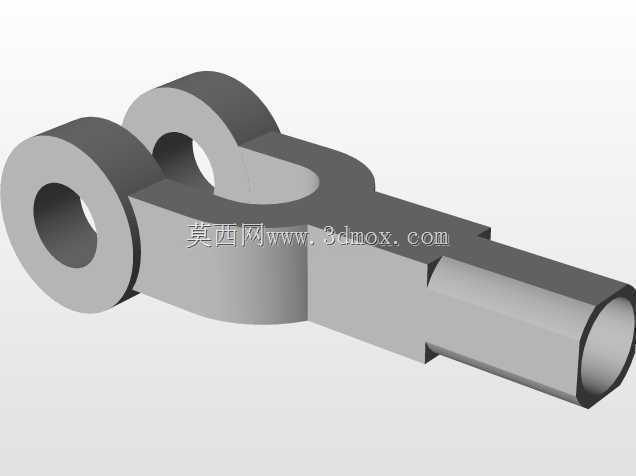

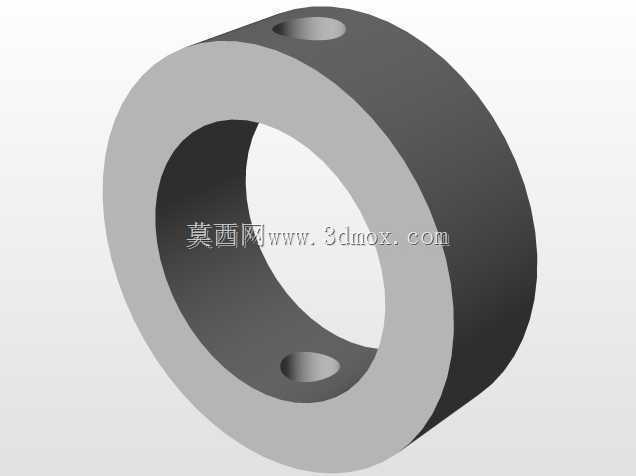

　　这类十字铰接式连接构件，多应用在需要实现变角度动力传递的传动链路中，常见于中小型设备的万向传动环节，比如轻工输送设备的动力接驳、小型农用机具的动力输出端、非标自动化设备的角度调整传动段，用来补偿两根传动轴之间因安装偏差、工作位移产生的角度偏移，避免传动过程中出现卡滞、附加载荷过大的问题。从结构上看，构件主体采用十字交叉的轴体布局，横向为贯通式的轴套结构，两端预留了与外接轴杆配合的安装孔位，孔内壁做了适配公差设计，既保证外接轴杆插入后的同轴度，又能预留合理的配合间隙，减少工作过程中的磨损；纵向为带限位台阶的销轴结构，销轴顶端设计了圆柱定位台，底端预留了锁止结构的安装位置，装配后销轴不会从主体轴套中脱出，同时可以绕自身轴线实现相对转动，

　　满足铰接传动的动作需求。主体轴套的中部做了环形凸台结构，一方面是强化十字交叉位置的结构强度，避免传动扭矩过大时交叉位置出现应力断裂，另一方面凸台的端面可以作为安装限位面，和外接构件的端面贴合，控制轴向安装尺寸，避免装配时出现轴向窜动。设计这类构件时，首先要核算传动链路的额定传递扭矩，根据扭矩值确定十字轴的轴径尺寸，轴径过小会导致抗扭强度不足，工作中出现轴体变形甚至断裂，轴径过大则会增加整体重量，提升不必要的材料成本，同时会增大转动惯量，影响传动响应速度。横向轴套的长度需要匹配外接轴的插入深度，插入深度过短会导致配合面不足，传动时出现轴头晃动，插入深度过长则会占用过多安装空间，压缩周边构件的布置余量。

　　纵向销轴的长度要根据铰接端的连接厚度确定，既要保证销轴穿过两个铰接构件后有足够的锁止余量，又不能让销轴伸出过长，避免运动过程中与周边构件发生运动干涉。这类构件的安装边界需要重点关注，横向轴的两个外接端同轴度公差需要控制在合理范围内，避免安装时出现别劲的情况，纵向销轴的轴线需要与横向轴的轴线保持空间垂直，垂直度偏差过大会导致传动过程中出现卡顿，转动阻力急剧增大，同时会加速配合面的磨损。实际应用中，这类构件的配合面通常会预留润滑脂加注的空间，部分工况下会在轴套内壁加装衬套，减少金属直接摩擦带来的损耗，延长构件的使用寿命。在传动链路布置时，需要核算构件的最大摆角范围，确保工作过程中构件的摆动角度不会超出结构允许的极限值，

　　避免轴套边缘与销轴、外接轴出现刚性碰撞。从建模逻辑上看，这类构件优先采用回转特征加拉伸切除的方式构建主体结构，十字交叉位置需要做圆角过渡处理，减少应力集中，所有配合面的尺寸公差需要在建模时提前标注，方便后续工程图输出和加工环节的精度控制，安装孔位的位置度需要严格把控，避免装配时出现孔位错位无法安装的问题。
