工业传动用开口销接头结构设计

　　在各类工业传动、管路连接以及需要频繁拆装的机械装配场景中，开口销接头是承担连接锁紧、载荷传递功能的核心基础零件，其结构合理性直接决定整套机构的运行可靠性与维护便捷性。这类接头常应用于低压流体输送管路的快拆对接、轻型传动机构的连杆铰接、农用机具的杆件连接等场景，在需要防止连接副松脱、同时要求拆装效率的工位上，相比普通螺纹接头、焊接接头有着不可替代的优势。

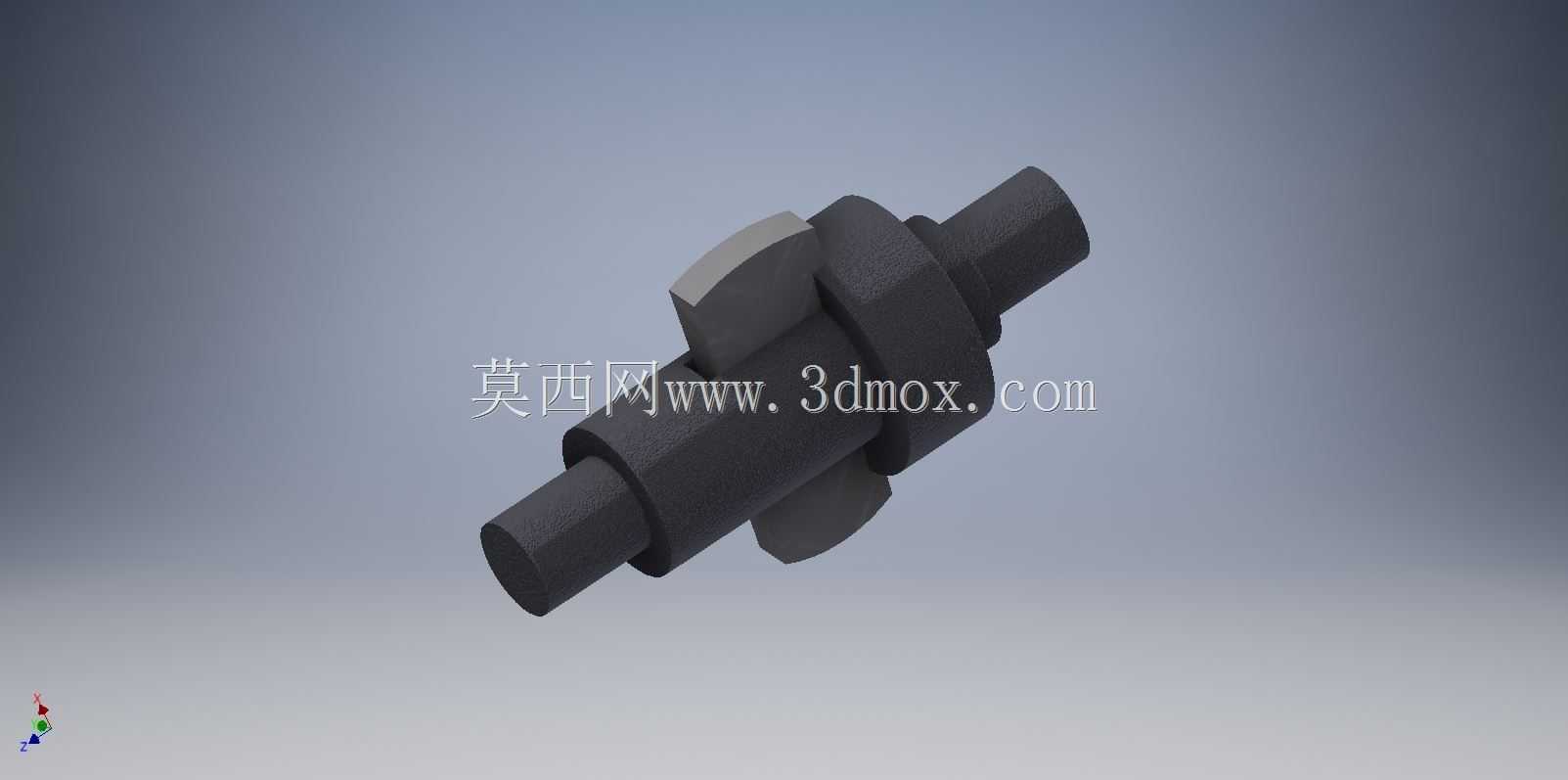

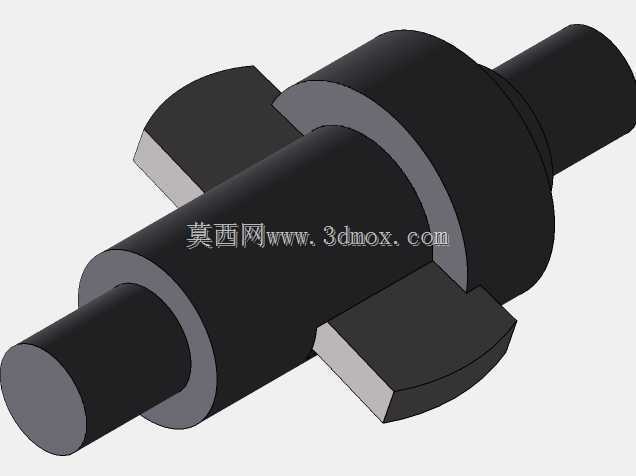

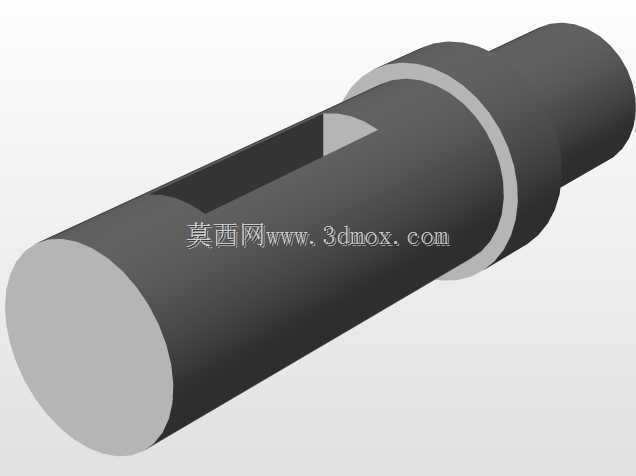

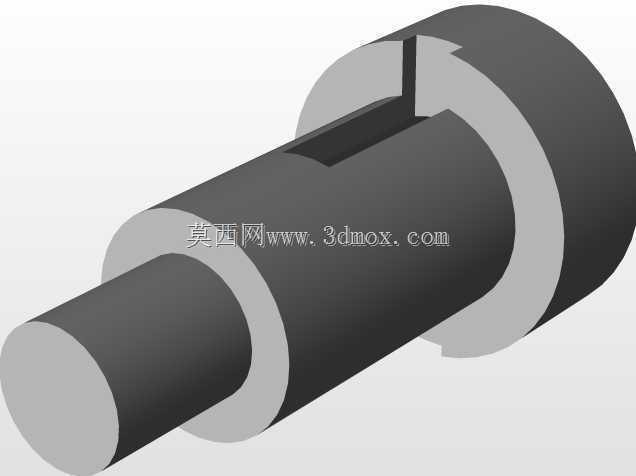

　　从功能特性来看，该接头采用对称式的轴段布局，中间位置设置的凸缘结构承担轴向定位作用，能够在装配时快速抵靠对接件的安装端面，避免装配过程中出现轴向窜动，保证对接深度的一致性。两侧伸出的轴段为等径圆柱结构，表面粗糙度控制在适合间隙配合的区间，既可以插入对接管件的内孔完成径向定位，也能穿入铰接支座的安装孔实现转动连接。轴段上预留的开口销安装位，是整个接头实现防松功能的核心结构，装配完成后穿入开口销并掰开销脚，即可彻底限制接头与对接件之间的轴向相对位移，即使在设备长期运行产生振动、冲击载荷的工况下，也不会出现连接松脱、接头脱出的故障。

　　设计这类接头时，首先要匹配实际工况的载荷等级确定各段轴径：如果应用在传动连杆的铰接场景，需要根据连杆传递的最大拉压力、剪切力计算轴段的最小直径，保证销接位置的抗剪强度满足2倍以上安全系数；如果应用在管路对接场景，则要优先匹配对接管路的通径与管壁厚度，保证凸缘的外径能够完全覆盖管路端面，避免对接后出现介质泄漏的问题。中间凸缘的厚度设计需要兼顾定位可靠性与材料利用率，过薄的凸缘在承受轴向冲击时容易出现变形，导致定位失效，过厚则会增加不必要的材料成本与整体重量。两侧轴段的长度需要严格匹配对接件的安装深度，轴段末端的开口销孔位置要保证穿入开口销后，销脚能够完全贴靠对接件的外侧端面，不会出现销子与周边运动部件发生干涉的问题。

　　从安装边界来看，该接头的整体外形为回转体结构，最大外轮廓尺寸为中间凸缘的外径，安装时需要预留的操作空间仅需满足开口销的穿入与掰开操作即可，相比法兰类接头需要预留螺栓拧紧空间的要求，其空间占用率更低，适合在安装空间局促的设备内部使用。装配过程不需要专用工具，仅需手锤、尖嘴钳即可完成拆装，日常维护时更换开口销即可恢复防松性能，维护成本极低。需要注意的是，这类接头的配合公差选择要适配场景需求：用于固定连接的场景可以选择稍紧的过渡配合，减少连接间隙带来的振动磨损；用于铰接转动的场景则要选择合适的间隙配合，保证转动灵活性的同时避免间隙过大造成的冲击。另外，接头的边角位置都做了小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在插入对接孔时起到导向作用，提升装配效率。在长期运行的工况下，这类接头的主要失效形式为轴段的剪切磨损与凸缘的挤压变形，设计时根据工况选择对应强度的金属材料，配合合理的热处理工艺，即可满足不同载荷等级的使用需求。
