剖分式滑动轴承座普卢默块结构设计

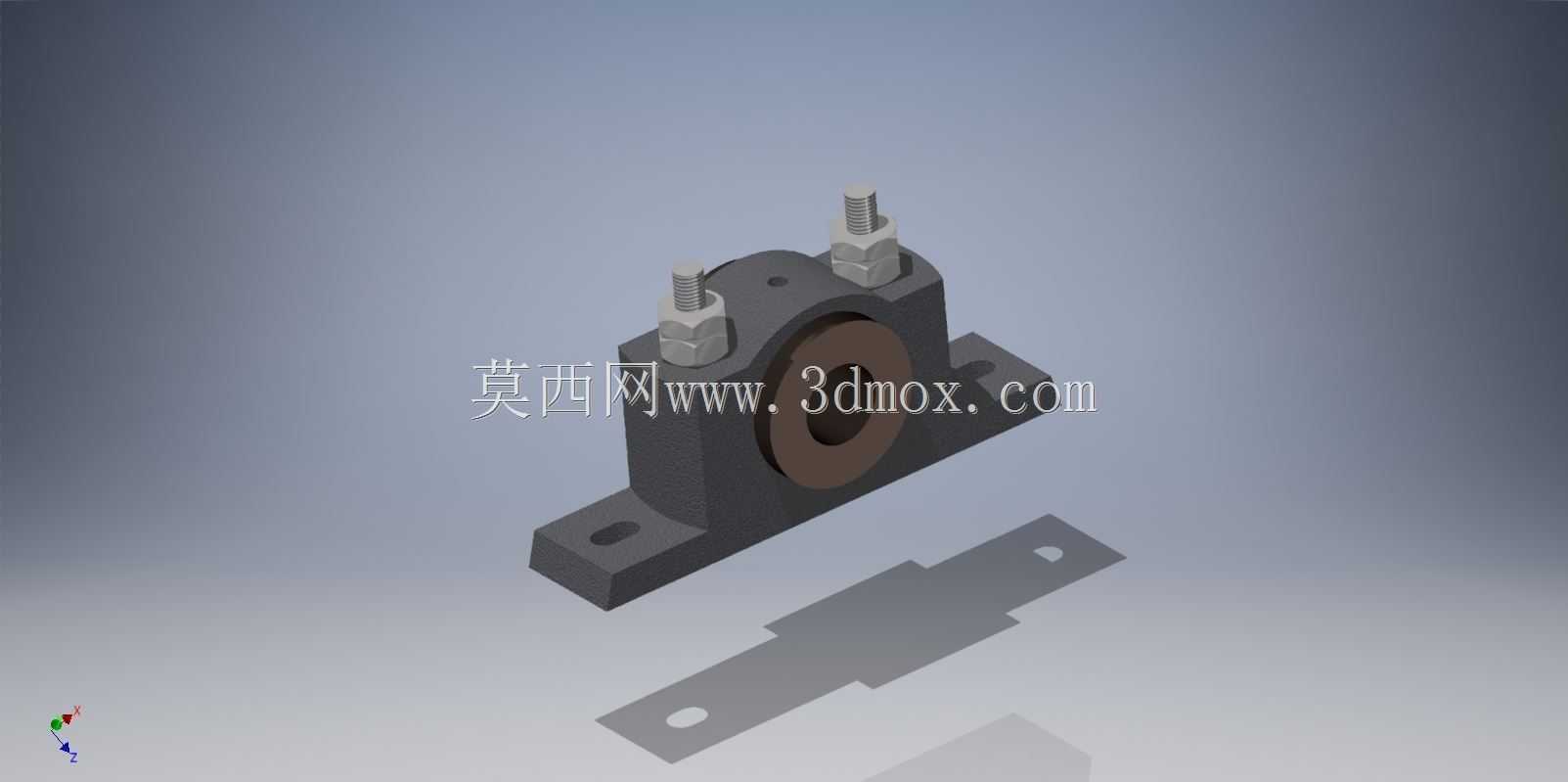

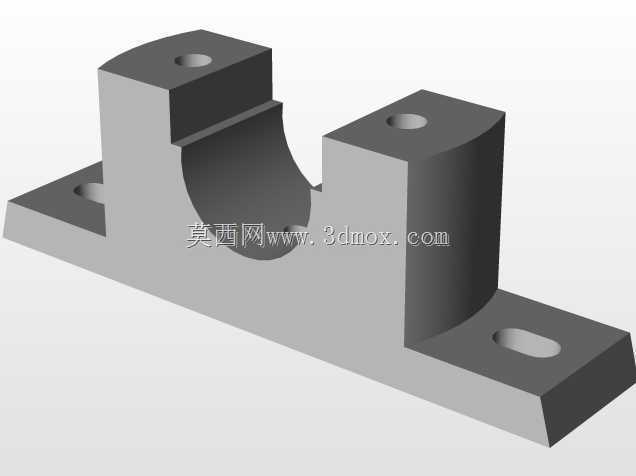

　　在带式输送机、中小型风机、水泵等长轴系传动设备的现场安装场景里，这类剖分式结构的轴承支撑件是解决轴系穿装、后期维护难题的核心部件，区别于整体式轴承座必须从轴端穿套安装的限制，这种上下分瓣的结构可以在轴系已经完成初步定位、甚至设备运行一段时间后需要更换轴瓦时，直接拆开上盖完成操作，不需要拆卸联轴器、传动轮等轴端附件，大幅降低产线停机维护的工作量。从结构设计逻辑来看，底座采用带两个长圆形安装孔的铸铁基座，长圆孔的设计预留了安装时的轴向调整余量，能抵消安装基面的加工误差、轴系热伸长带来的位置偏移，安装孔的中心距、基座底面的平面度公差都按照通用传动设备的安装接口标准设定，适配多数常规工业机架的安装孔位布局，不需要额外加工过渡转接板。

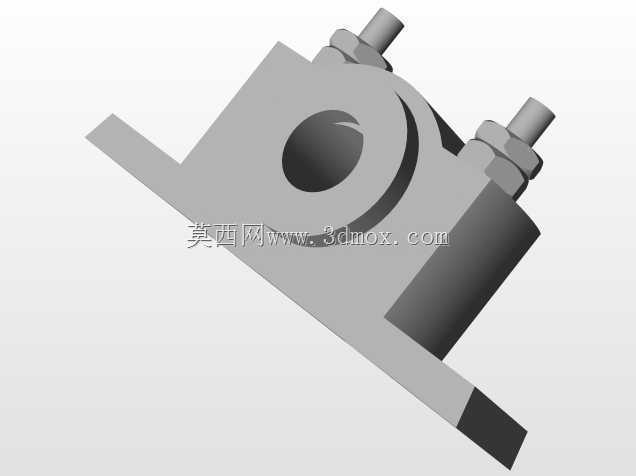

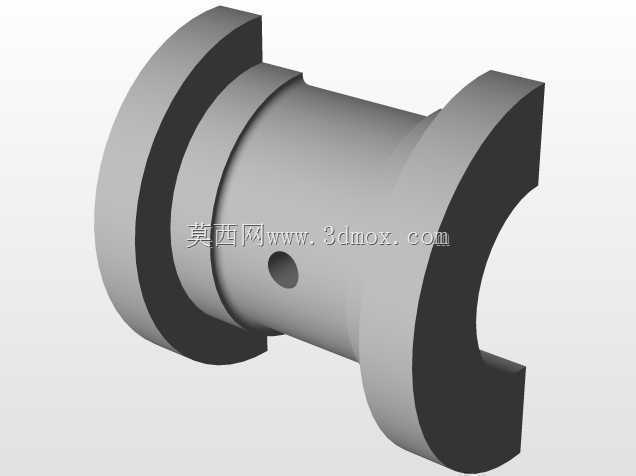

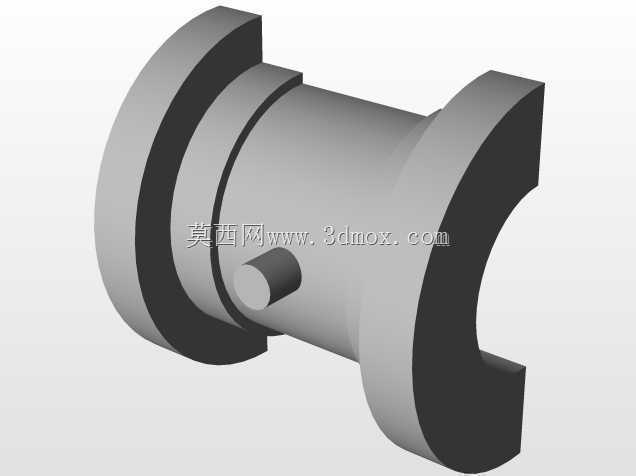

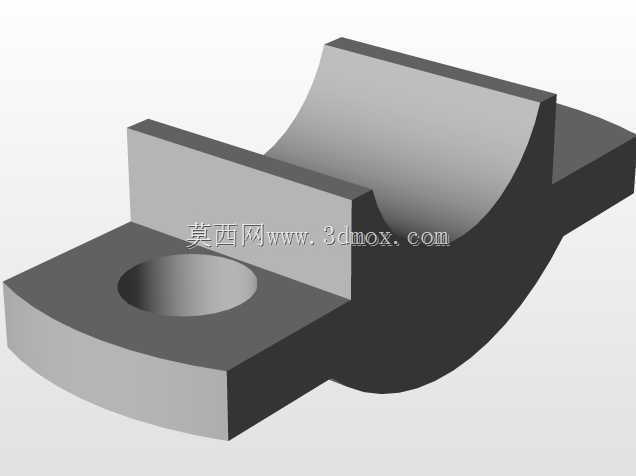

　　上盖与底座通过两个六角头螺栓实现锁紧，螺栓的预紧力经过校核，既能保证轴瓦被稳定夹持不发生径向窜动，又不会因为预紧力过大导致轴瓦变形抱死转轴，螺栓的安装位置避开了轴瓦的承压面，不会对轴瓦的贴合精度造成干扰。中间的轴承安装腔为圆柱形通孔，适配对应轴径的剖分式轴瓦，腔体两端预留了密封件的安装槽位，可以加装毡圈油封或者橡胶密封圈，阻挡外界粉尘、切削液、水汽进入轴承摩擦面，同时防止内部润滑脂泄漏，适配多粉尘、有喷淋的工业车间工况。从安装边界来看，基座的底面为全平面加工，安装时需要与机架的支撑面完全贴合，避免局部悬空导致受力后基座开裂，两个安装螺栓的规格适配常规的国标六角螺栓，拧紧时需要按照对角顺序逐步加力，保证上盖与底座的结合面间隙均匀，

　　避免轴瓦出现偏载。轴系安装时，需要先将下半片轴瓦放置在底座的腔体里，吊入转轴后再扣合上半片轴瓦与上盖，调整好轴的轴向位置后再逐步拧紧锁紧螺栓，安装完成后需要手动盘车检查转轴转动是否顺畅，无卡滞、异响后再加注适配的润滑脂。这类支撑件的受力方向以垂直向下的径向载荷为主，也能承受一定程度的轴向窜动力，适合低速、重载的传动工况，在矿山输送、建材生产、通用泵阀配套的场景里应用广泛，设计时充分考虑了现场安装的容错性，安装孔的长圆结构允许轴系在安装时存在小范围的位置偏差，不需要对机架安装面进行二次修配就能完成装配，同时整体的铸铁材质具备足够的刚性，能承受传动过程中的振动与冲击载荷，不会因为长期受力出现变形导致轴系对中失效。在日常维护场景中，只需要拆开上盖的两个锁紧螺栓就能直接检查轴瓦的磨损情况，不需要挪动两端的传动部件，相比整体式轴承座能节省70%以上的维护拆装时间，对于连续生产要求高的产线来说，这种结构设计的实用性远高于整体式支撑结构。
