立式小型化工搅拌器结构设计

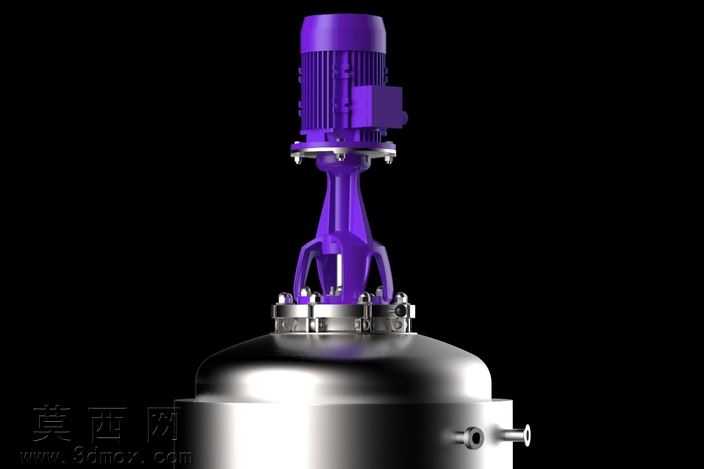

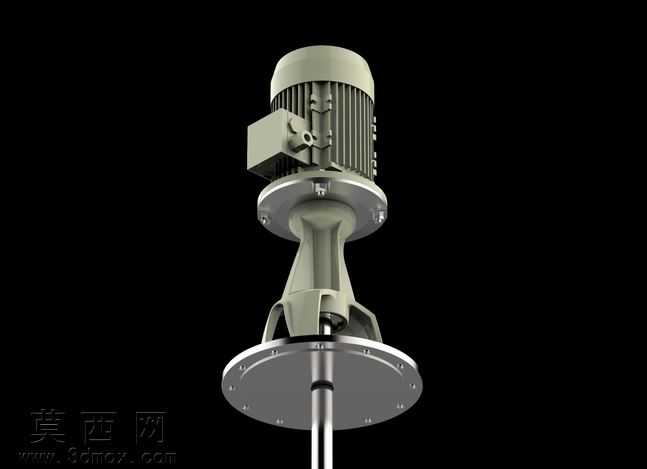

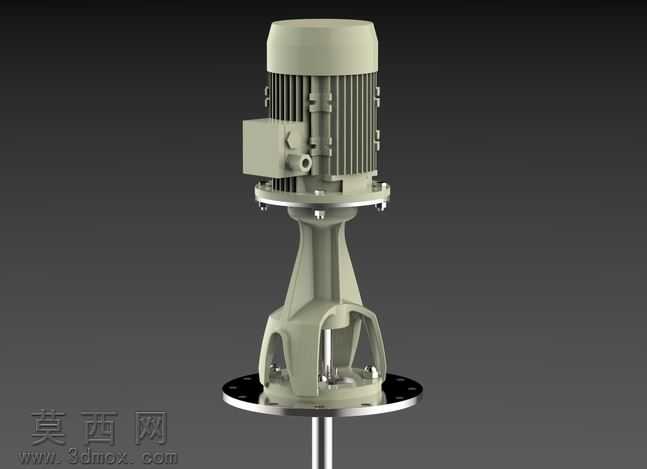

本作品为立式小型化工搅拌器的三维设计成果，整体采用顶入式垂直安装结构，适配化工场景中小批量流体物料的混合、分散、溶解等工艺需求。建模阶段以实际化工搅拌工况的载荷参数为设计依据，对设备各部件进行1:1等比例参数化建模，完整还原了驱动单元、连接支架、安装法兰、搅拌轴系的全部结构细节。驱动端采用标准立式电机结构，建模时还原了电机壳体的散热筋结构、接线盒的安装位、端盖的密封连接结构，壳体部分赋予哑光铸铁材质，散热筋做细微的金属磨砂质感处理，还原工业电机的真实外观质感。中间连接支架采用镂空式承力结构设计，建模时通过曲面建模构建支架的流线型过渡外形，既保证支架对电机和搅拌轴的支撑刚性，又通过镂空结构降低整体设备重量，同时预留了轴承安装位、轴系检修空间，支架部分赋予铸铝哑光材质，与电机壳体的质感形成区分，突出结构层次。安装法兰采用标准圆形法兰结构，建模时还原了法兰面的螺栓安装孔、密封槽结构，法兰面赋予抛光不锈钢材质，金属反光质感真实，清晰呈现法兰的加工精度。搅拌轴从法兰中心垂直向下延伸，建模时还原了轴端的搅拌桨安装接口，保证轴系与支架内轴承位的同轴度公差符合设计要求。渲染阶段采用深色渐变背景突出设备主体，通过三点布光方案分别打亮电机顶部、支架侧面、法兰金属面，让不同材质的质感差异清晰呈现，金属部件的反光、铸件的哑光质感都得到真实还原。设计过程中重点考量了设备的安装便捷性与运行稳定性，支架的镂空结构既方便日常对轴封部位的检修维护，又能减少设备运行时的应力集中，法兰的标准尺寸设计可适配多数化工反应容器的顶部安装接口，电机与支架的连接采用止口定位加螺栓紧固的方式，保证驱动端的传动精度，避免运行时出现同轴度偏差导致的振动问题。整体结构紧凑，安装占用空间小，可广泛应用于实验室小试、小型化工生产批次的物料搅拌作业，三维模型完整还原了各部件的装配关系，可直接用于结构校核、装配模拟、工程出图等后续设计环节。
