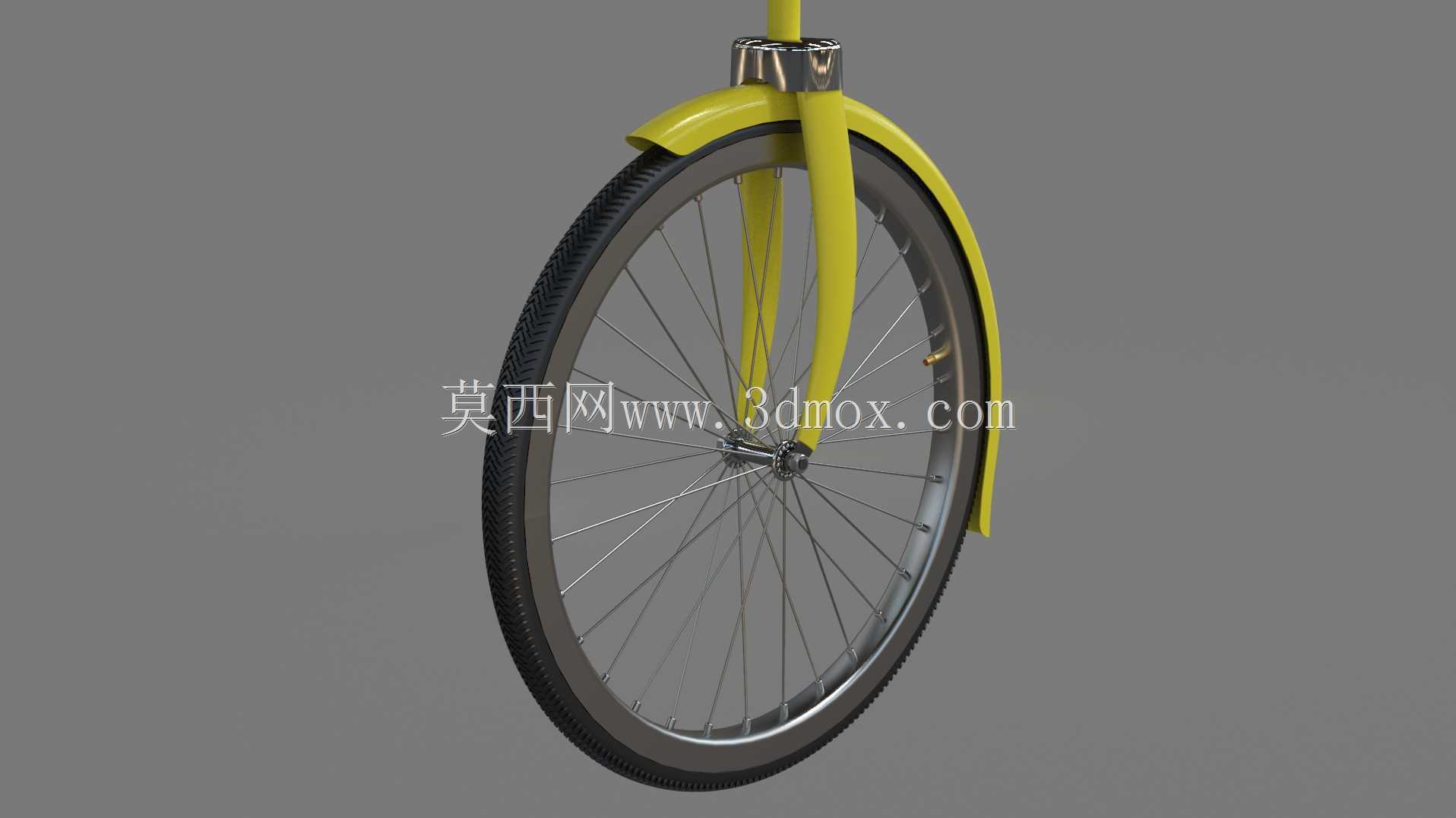

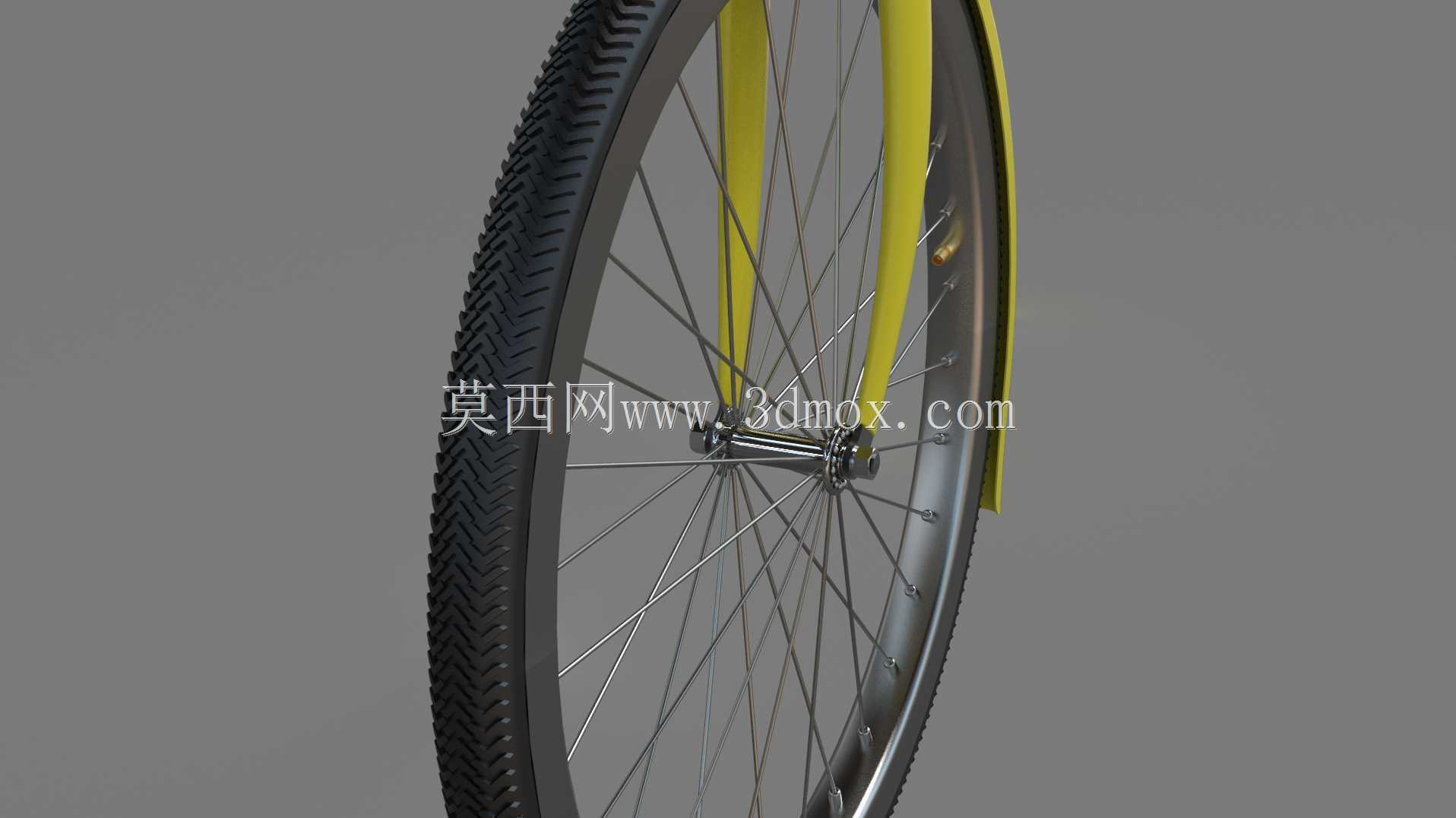

高精度自行车前轮结构三维设计模型

　　日常通勤、运动骑行、公共租赁单车等不同场景下的自行车前轮，承担着转向导向、承载前部载荷、缓冲路面冲击的核心作用，这套三维结构完整还原了前轮各部件的装配关系与配合公差，可直接用于自行车结构研发、配件适配验证、骑行运动仿真等场景。从实际使用需求出发，前轮在整车结构中需要兼顾轻量化与结构强度，日常通勤场景下的前轮需要应对城市铺装路面的连续小振动、偶发的路肩冲击，运动骑行场景下的前轮还需要承受过弯时的侧向载荷、制动时的纵向剪切力，因此在结构设计时，各部件的受力路径需要做完整的闭环设计。轮圈部分采用双层铝合金圈的典型结构，截面设计为带刹车边的空腔结构，既可以降低整体重量，又能保证辐条安装位的局部强度，刹车边的平面度公差控制在合理范围内，

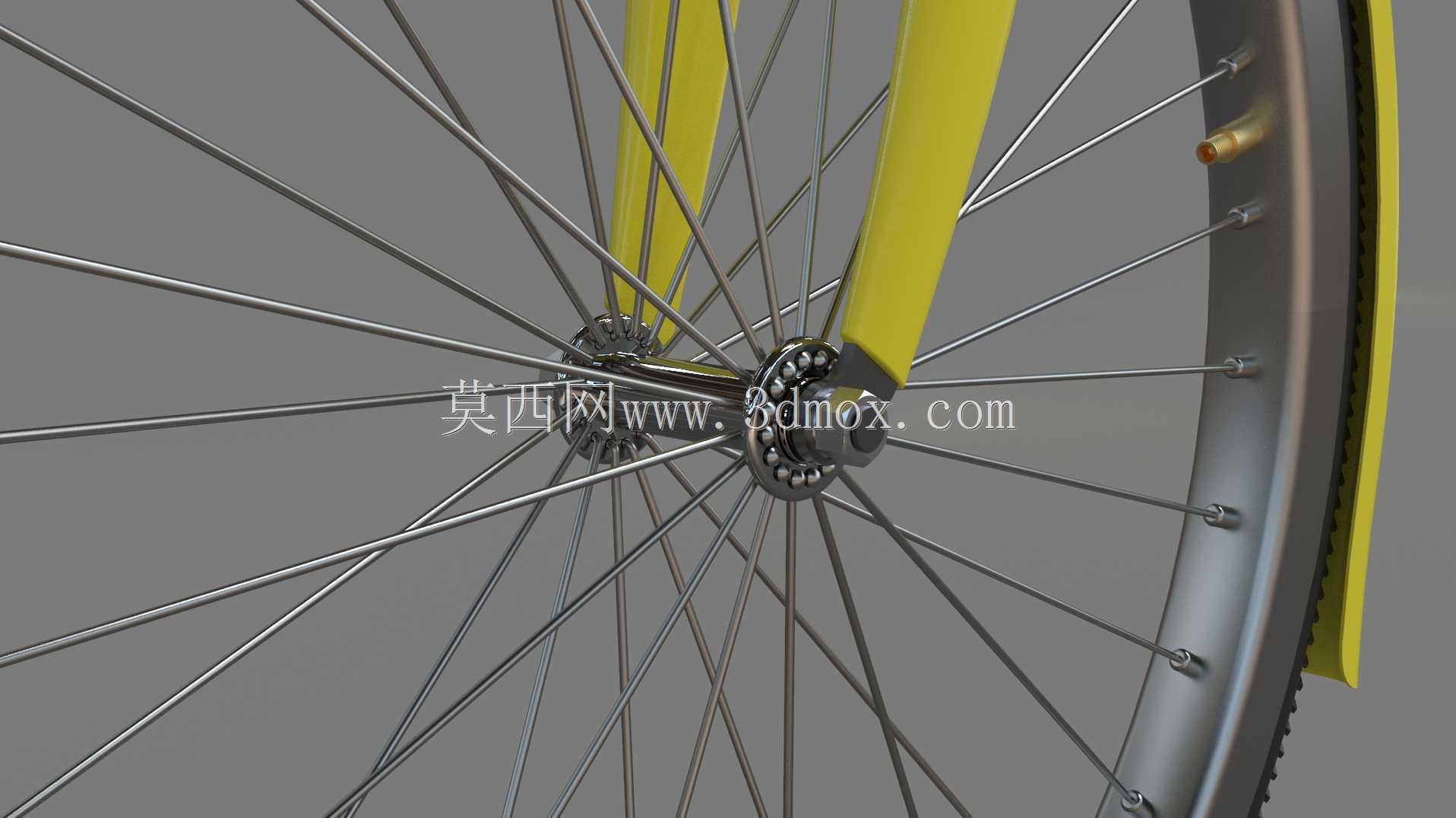

　　避免制动时出现蹭闸、制动力波动的问题，轮圈的外径适配常规26寸、700C等主流规格的外胎安装，胎边槽的尺寸完全匹配标准公路胎、山地胎的安装卡扣尺寸，安装时无需额外修配即可完成外胎与内胎的装配。辐条采用等径钢丝结构，从花鼓法兰盘处呈放射状排布到轮圈的辐条孔位，每根辐条的张紧力经过设计匹配，不同位置的辐条角度对应不同的受力方向，垂直方向的载荷通过辐条的拉力传递到花鼓轴芯，转向时的侧向力通过交叉排布的辐条形成抗扭结构，避免轮组出现侧向偏摆。花鼓部分内置轴承结构，轴芯的安装尺寸匹配标准前叉的开档间距，轴端的锁紧结构适配常规快拆、桶轴两种安装形式，花鼓壳体上的法兰盘高度、辐条孔角度经过优化，既可以降低辐条的弯折应力，又能缩短辐条的受力力臂，

　　提升整体轮组的抗疲劳寿命。花鼓外侧预留了碟刹安装座或者刹车皮摩擦位的对应结构，适配不同制动形式的自行车装配需求，气嘴孔位在轮圈上的位置做了局部加厚处理，避免充气时气嘴根部出现应力集中导致的轮圈开裂。前叉叉脚的安装位与花鼓轴芯的配合间隙控制在过渡配合区间，既可以保证安装时的顺畅度，又能避免骑行时出现轴芯旷量，叉腿的弧度设计预留了轮圈转动时的足够间隙，即使轮圈出现小幅偏摆也不会出现蹭叉问题。这套模型在建模时完整还原了每个部件的倒角、退刀槽、安装孔位等细节，没有做过度的简化处理，做有限元受力分析时可以直接导入使用，不需要额外补全结构细节；做配件干涉检查时，可以直接匹配前叉、刹车、外胎等周边部件的装配关系，验证不同配件的适配性；

　　做骑行动力学仿真时，轮组的转动惯量、重量分布参数都和实际产品保持一致，可以得到更贴近真实使用场景的仿真结果。对于自行车研发人员来说，这套模型可以作为新车型开发的基础轮组模块，根据不同车型的定位调整辐条数量、轮圈宽度、花鼓规格，缩短前期结构设计的周期；对于配件生产厂商来说，可以直接基于这套模型的安装尺寸开发适配的改装配件，避免出现安装尺寸不匹配的问题；对于三维建模学习者来说，可以通过这套模型理解轮组这种辐条式受力结构的设计逻辑，掌握拉力承载类结构的建模思路。
