深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，从普通民用电机的输出端支撑，到精密机床主轴的径向定位，再到输送线辊筒的转动副搭建，这类薄壁深沟球轴承的应用覆盖了几乎所有存在旋转运动的机械场景。不同于重载调心滚子轴承或角接触轴承的定向承载设计，这类窄系列深沟球轴承的核心优势在于径向承载能力均衡、高速运转下摩擦阻力小，同时对安装座的加工公差适配性更强，不需要额外施加预紧力即可满足多数中低转速工况的支撑需求。

　　从结构设计逻辑来看，该轴承采用内外圈分离式的经典结构，内圈与轴颈采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合，方便后期维护拆卸；滚动体采用均匀排布的钢制滚珠，通过冲压保持架实现等间距分隔，避免滚珠在运转过程中相互摩擦碰撞，同时保证每个滚珠的受力均匀，降低运转过程中的振动与噪声。设计过程中需要严格控制滚道的曲率半径，既要保证滚珠与滚道的接触角处于合理区间，避免接触应力过大导致早期点蚀失效，也要控制滚道的表面粗糙度，减少高速运转下的摩擦发热，延长轴承的润滑脂使用寿命。

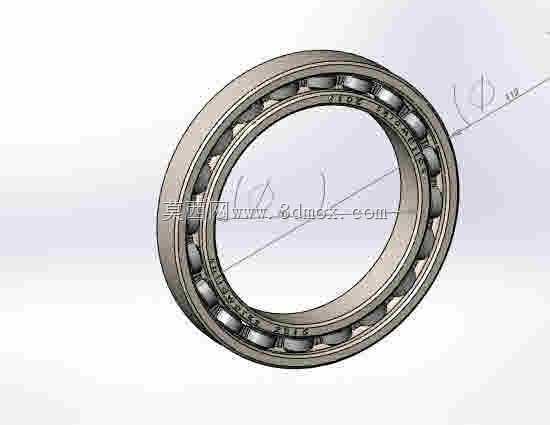

　　该轴承的外形尺寸为内径80mm、外径112mm、宽度15mm，属于典型的窄系列轻载深沟球轴承，安装边界需要重点关注几个核心参数：轴颈的配合公差建议选取k6级，安装座孔的公差选取H7级，轴肩的定位高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，同时拆卸时也无法使用拉马卡住内圈端面；座孔的挡肩高度同样需要控制在外圈倒角尺寸以内，避免干涉外圈的定位。安装过程中需要注意，不能通过敲击外圈的方式将轴承压装到轴颈上，压力需要直接作用在内圈端面，否则会导致滚道压伤，直接造成轴承运转卡滞或早期失效。

　　在实际设备选型过程中，这类轴承通常适配轴径80mm的中低速传动轴，比如小型皮带输送机的托辊支撑、中小型离心泵的叶轮端支撑、普通齿轮箱的中间轴定位，额定动载荷可以满足多数轻载连续运转工况的需求，不需要额外配置冷却或润滑回路，采用脂润滑即可实现长期免维护运转。建模过程中需要重点还原保持架的兜孔结构、内外圈的滚道曲率以及密封槽的细节，这些结构直接影响后续装配干涉检查的准确性，如果忽略了保持架的厚度尺寸，在做轴系装配仿真时很容易出现保持架与轴肩或端盖的干涉问题，导致实际生产装配时需要二次修配。

　　不同于定制化的专用轴承，这类标准系列深沟球轴承的互换性极强，只要尺寸参数一致，不同厂商的同型号产品可以直接替换，不需要对安装结构做任何修改，这也是其在通用机械领域被广泛应用的核心原因之一。设计选型时需要根据实际工况的载荷性质、运转转速、环境温度来确认是否需要带密封盖或防尘盖的版本，如果应用在多粉尘的输送设备场景，建议选用带双面防尘盖的预润滑版本，可以有效阻挡粉尘进入滚道，大幅延长维护周期；如果应用在有液体飞溅的工况，则需要选用带接触式橡胶密封的版本，避免润滑脂被冲洗流失，同时阻挡外界液体进入轴承内部造成锈蚀。
