多环嵌套彩色万向陀螺仪结构设计

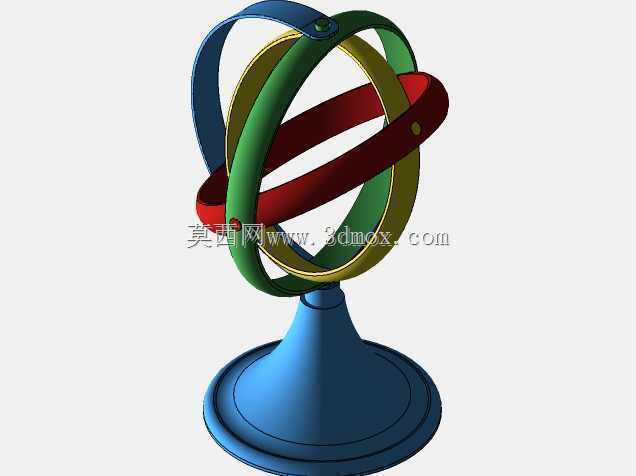

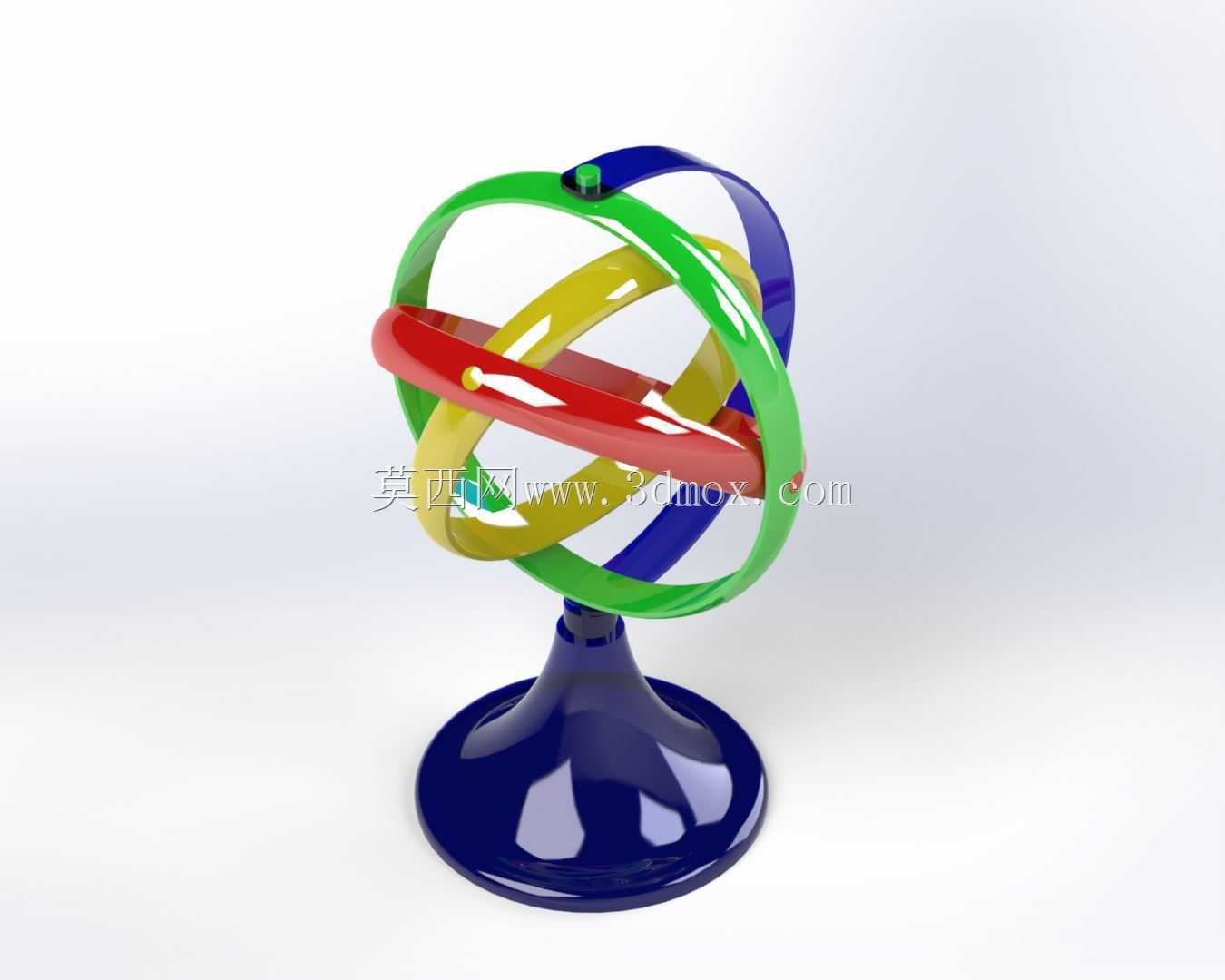

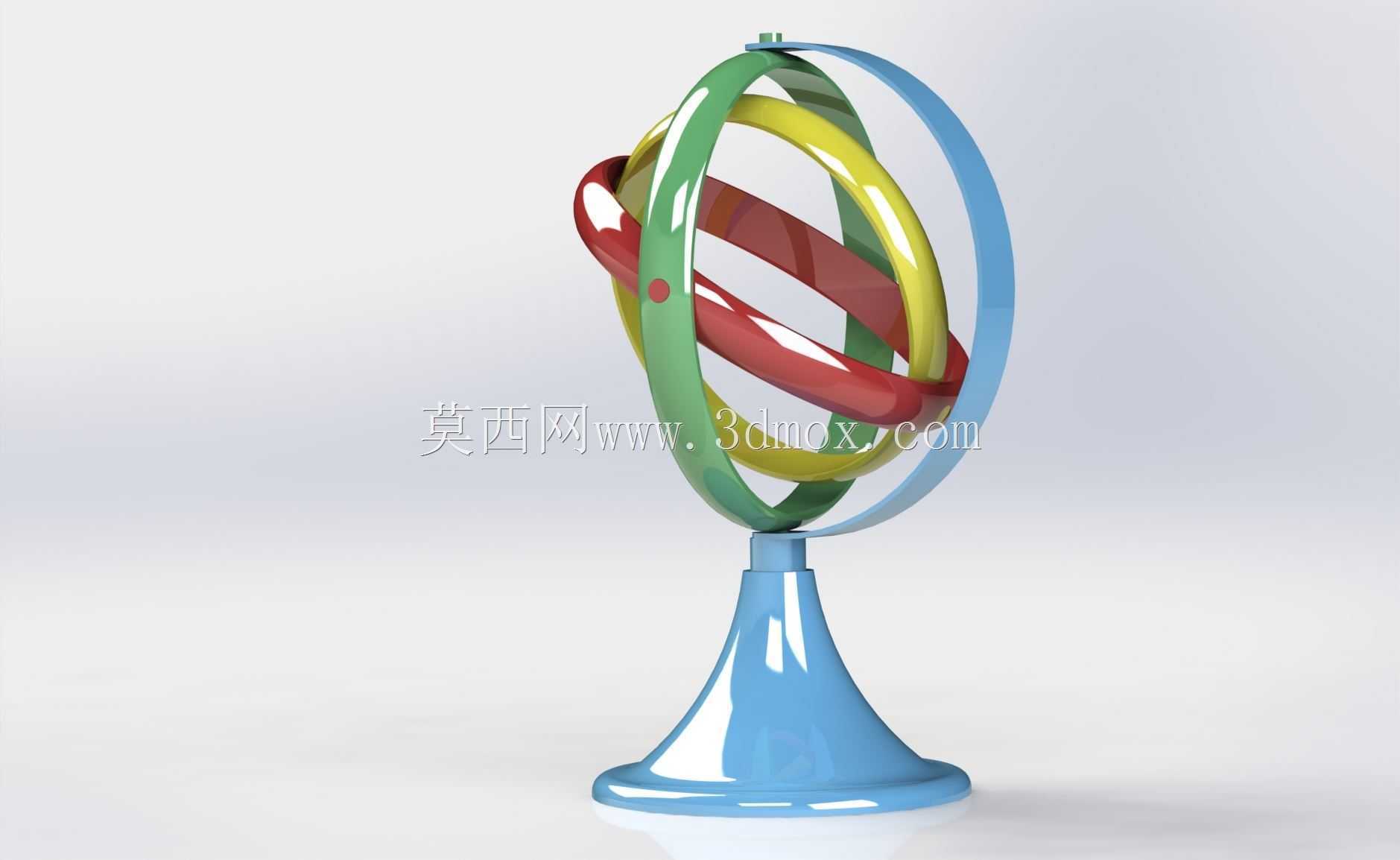

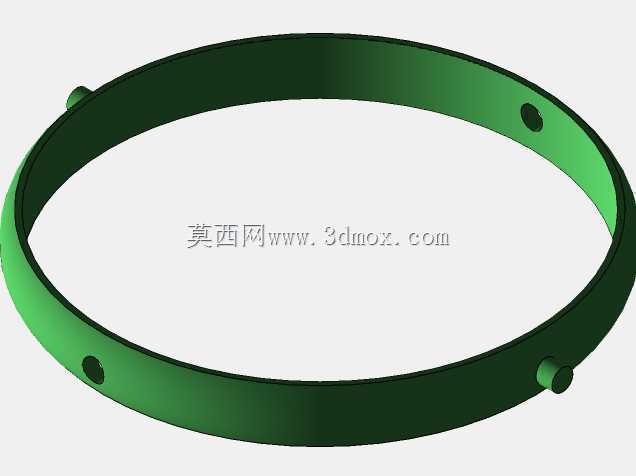

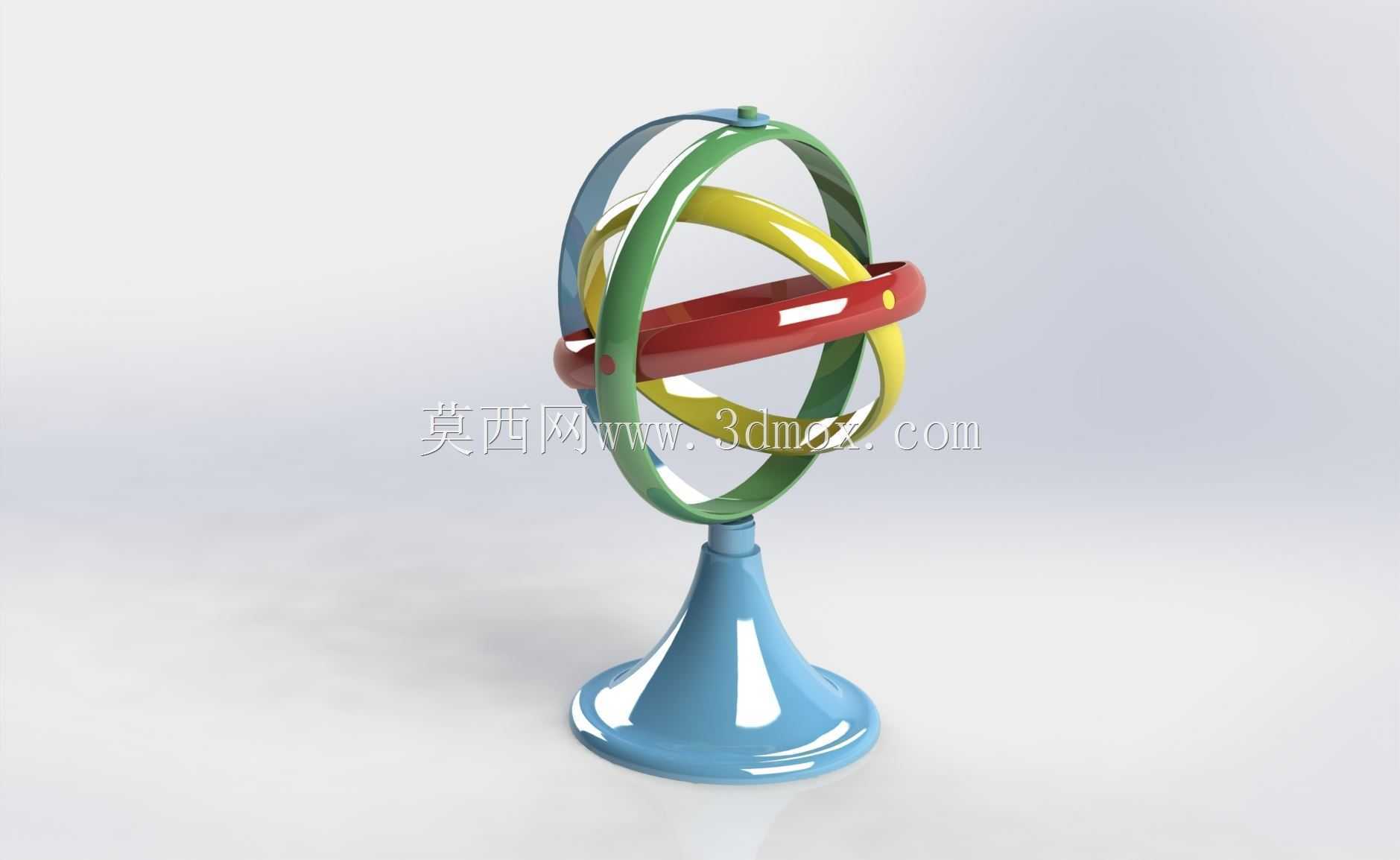

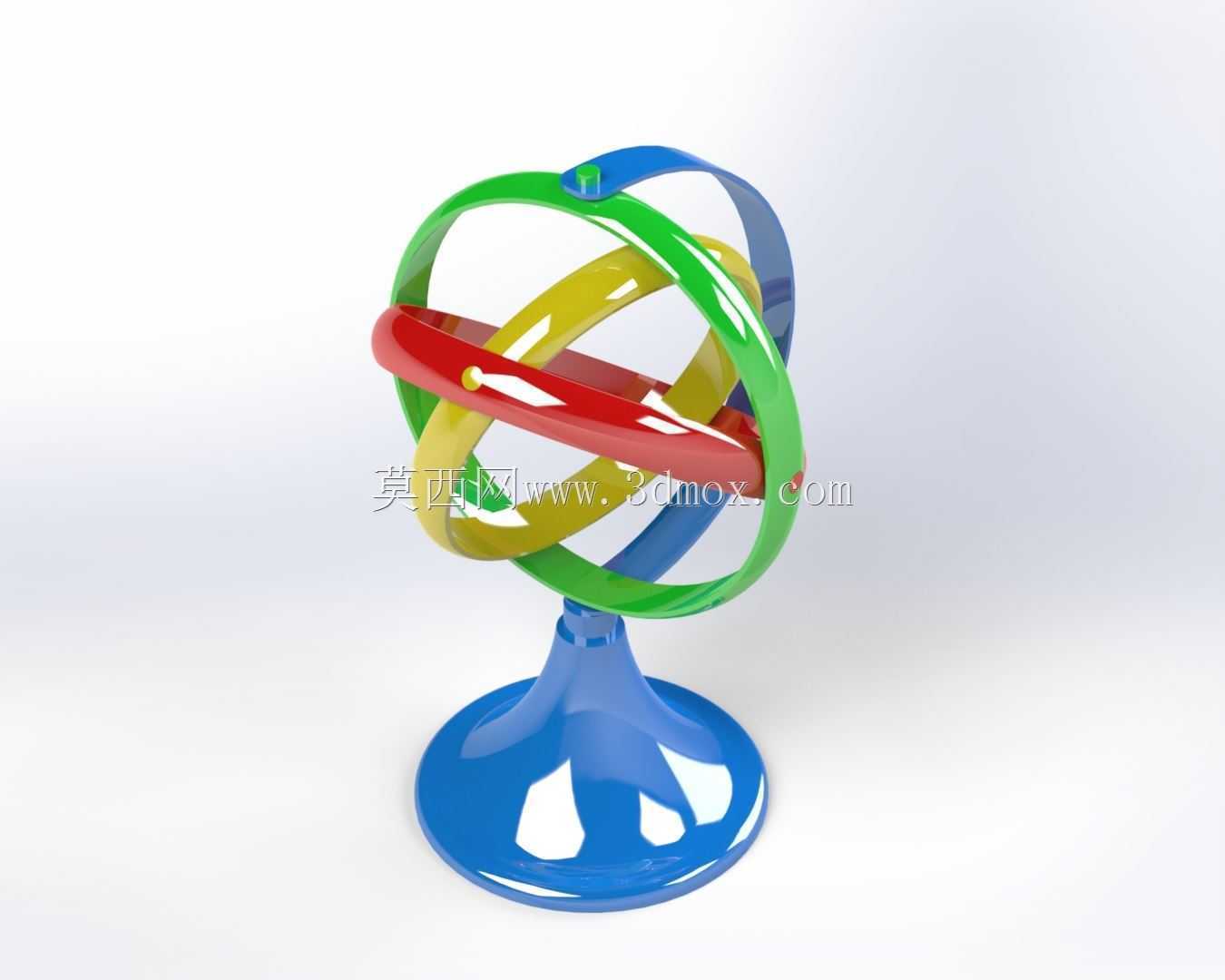

　　这款多环嵌套结构的陀螺仪，核心采用三层正交环架的万向铰接设计，最内层红色环作为核心转动载体，中间黄色环、外层绿色环依次通过精密销轴实现互相垂直的转动自由度，搭配底部蓝色锥形支撑座完成整体承托，所有环架的铰接轴均做同轴度公差约束，保证转动过程无卡滞、无轴向窜动。从实际应用场景来看，这类结构既可以作为物理教学中演示角动量守恒、万向转动原理的直观教具，也能为小型惯性导航装置的万向支架结构提供原理验证参考，部分文创类机械摆件也会沿用这类结构做动态展示载体。设计过程中，首先要确定各层环架的转动边界：外层绿色环与支撑座的铰接轴为竖直方向，可实现360度水平回转；中间黄色环与外层环的铰接轴为水平横向，转动范围受环架自身直径限制，

　　最大摆角控制在170度以内避免结构干涉；内层红色环与中间环的铰接轴为水平纵向，同样预留足够转动间隙，保证核心环在任意姿态下都能保持独立转动状态。外形尺寸方面，支撑座底部为圆形法兰式接触面，直径根据整体环架的最大回转半径确定，保证装置放置时的重心始终落在支撑面范围内，不会因环架转动出现倾覆；各层环架的截面采用等直径圆杆结构，既降低转动惯量提升转动流畅度，也能减少铰接处的配合加工难度，铰接销轴与环架的配合选用间隙配合，公差带控制在H7/g6区间，兼顾转动灵活性与结构连接可靠性。支撑座的锥形过渡段做等壁厚设计，从顶部铰接座位置到底部支撑面平滑过渡，既提升整体结构的视觉协调性，也能保证支撑刚度，避免环架高速转动时支撑部位出现共振形变。

　　环架表面的彩色分色设计并非单纯装饰，不同颜色对应不同转动自由度的构件，在教学演示场景中可以让观察者快速区分各层环架的转动状态，直观理解万向支架的自由度解耦原理；实际工程应用中如果作为惯性元件支架，可将彩色涂层替换为阳极氧化或金属本色处理，提升构件的耐磨与抗老化性能。结构装配逻辑上，先完成内层红色环与中间黄色环的销轴铰接，再将中间环组件与外层绿色环铰接，最后将外层环整体装配到底部支撑座的铰接位，所有销轴端部做卡簧限位，防止转动过程中销轴脱出；各铰接位置预留润滑脂填充槽，长期使用时可定期补充润滑介质，降低铰接副的磨损速率。这类结构的设计难点在于各层环架的同轴度与转动间隙匹配，若环架的铰接孔位置度偏差超过0.1mm，

　　就会出现转动卡滞甚至装配失败的问题，建模过程中需要先建立全局正交基准轴，所有环架的铰接孔均以对应基准轴为定位参考，再通过阵列、对称约束完成环架轮廓构建，最后做干涉检查验证各姿态下的构件间隙，确保全转动行程内无构件碰撞。
