石油钻井用牙轮钻头结构设计

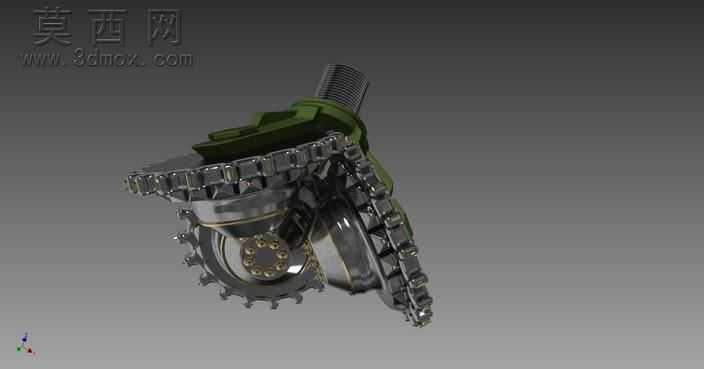

本作品为石油钻探作业核心部件牙轮钻头的三维设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对钻头的牙轮掌、牙轮体、轴承副、水眼流道、连接螺纹等核心结构进行1:1比例还原，严格遵循石油钻具行业的尺寸公差规范，确保各部件装配间隙符合实际工况要求。建模过程中对牙轮表面的硬质合金镶齿进行阵列化排布设计，根据不同破岩需求匹配齿形角度与伸出长度，同时对钻头颈部的储油密封腔、压力补偿结构进行精细化建模，还原内部油路的连通逻辑与密封件的安装位结构。材质渲染阶段针对不同部件匹配对应材质属性，牙轮掌主体采用高强度合金钢材质，添加表面渗碳处理的哑光金属质感，硬质合金齿添加高硬度耐磨材质的高亮反光效果，连接螺纹部位添加表面磷化处理的暗灰色氧化层质感，密封橡胶件添加弹性橡胶的半哑光柔性质感，整体渲染采用工业级写实光影，通过三点布光突出钻头各部件的结构层次，背景采用渐变中性灰突出主体结构。设计过程中重点考量钻头的破岩作业逻辑，牙轮的自转与公转联动结构通过装配约束实现运动模拟，水眼的喷射角度经过流体力学角度优化，确保钻井液可以直接冲击井底岩屑，同时轴承部位的润滑密封结构采用多重密封设计思路，适配井下高温高压的复杂作业环境，整体结构设计兼顾破岩效率与使用寿命，可用于石油钻探设备的教学演示、结构优化验证以及钻具生产前的样机模拟。
