民用航空涡扇喷气发动机外观结构

　　在民用航空动力系统的选型与结构设计环节，涡扇喷气发动机的短舱外观与核心机外露展示结构，是航展教具展示、地勤培训场景中常用的演示载体，这类等比例缩小的外观结构件，不需要承载实际运转的高温高压载荷，重点还原发动机进气道、风扇叶片、整流罩的外形比例与标识分区，可直接用于机务培训的部件识别教学、航空科普展馆的展陈布置，也能作为飞行器总体布局设计阶段的动力段外形匹配参考件。

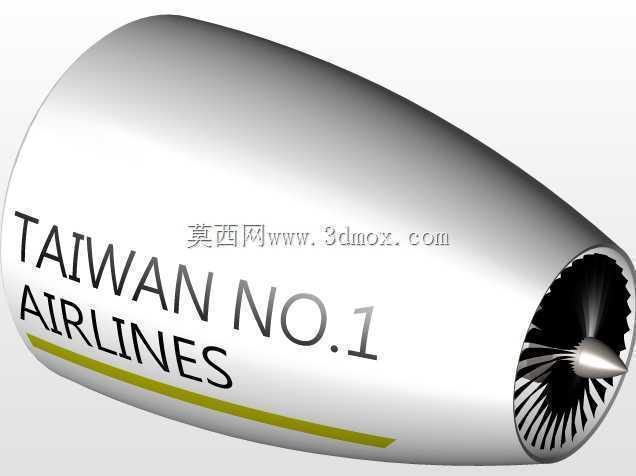

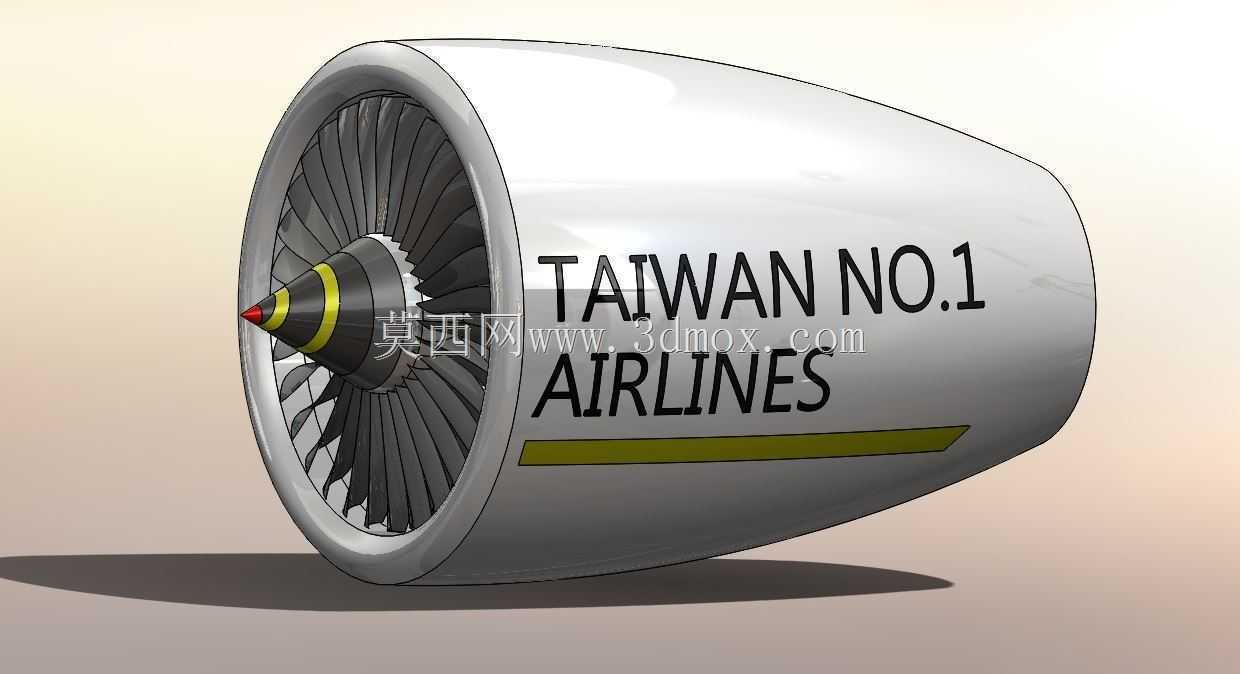

　　从实际功能特性来看，这类外观结构件完全还原了真实涡扇发动机的外部轮廓特征：进气道唇口采用圆弧过渡设计，和真实发动机的进气整流型面保持一致，能直观展示亚音速飞行状态下的进气导流外形；外露的一级风扇叶片采用等比例缩小的扭角设计，叶片叶尖与机匣内壁的间隙控制在展示件的合理公差范围内，可手动转动演示风扇的运转状态，帮助参训人员快速理解发动机进气端的结构组成；整流罩外壳的曲面完全贴合真实发动机的短舱型线，表面预留的标识区域可对应喷涂航空公司标识、发动机型号标注位，和真机的外部视觉特征完全匹配。

　　设计这类展示用发动机结构时，首先要确定适配的使用场景边界：如果是用于桌面级科普展示，整体长度控制在150mm到200mm区间，最大直径不超过80mm，可直接放置在常规展台上不需要额外固定结构；如果是用于1:20比例的民航飞机模型配套动力段，安装接口需要匹配机翼下方的发动机挂点尺寸，挂点连接位的凸台高度、螺栓孔位间距要和模型机身的安装基准完全对齐，避免出现装配干涉。结构拆分上采用整流罩与核心机主体的分体式设计，整流罩可直接拆卸，拆卸后能完整展示内部的风扇叶片、进气锥结构，不需要额外拆解内部零件，满足教学场景下的快速拆装演示需求；进气锥采用和真机一致的椭球型设计，表面的彩色警示标识区位置和真机保持一致，还原发动机地面静止状态下的视觉特征。

　　实际应用中，这类结构件除了展陈与教学用途，还能作为航空类文创产品的设计原型，在调整外形细节的曲面顺滑度后，可直接用于3D打印批量制作，不需要额外做结构补强；在飞行器总体设计的初步方案阶段，也可以将该结构模型导入整机装配环境，核对发动机短舱与机翼、起落架舱的间隙距离，确认动力段的外形不会影响襟翼收放、起落架舱门的开合路径，提前规避总体布局阶段的外形干涉问题。设计过程中需要注意，风扇叶片的扭角参数要和真实发动机的叶片气动外形保持比例一致，即使是展示用途，也要避免出现叶片型面失真的问题，保证结构展示的专业性；整流罩的曲面分模线要设置在机身视线的非主视角区域，保证外观面的整体完整性，不会因为拼接缝隙影响展示效果。

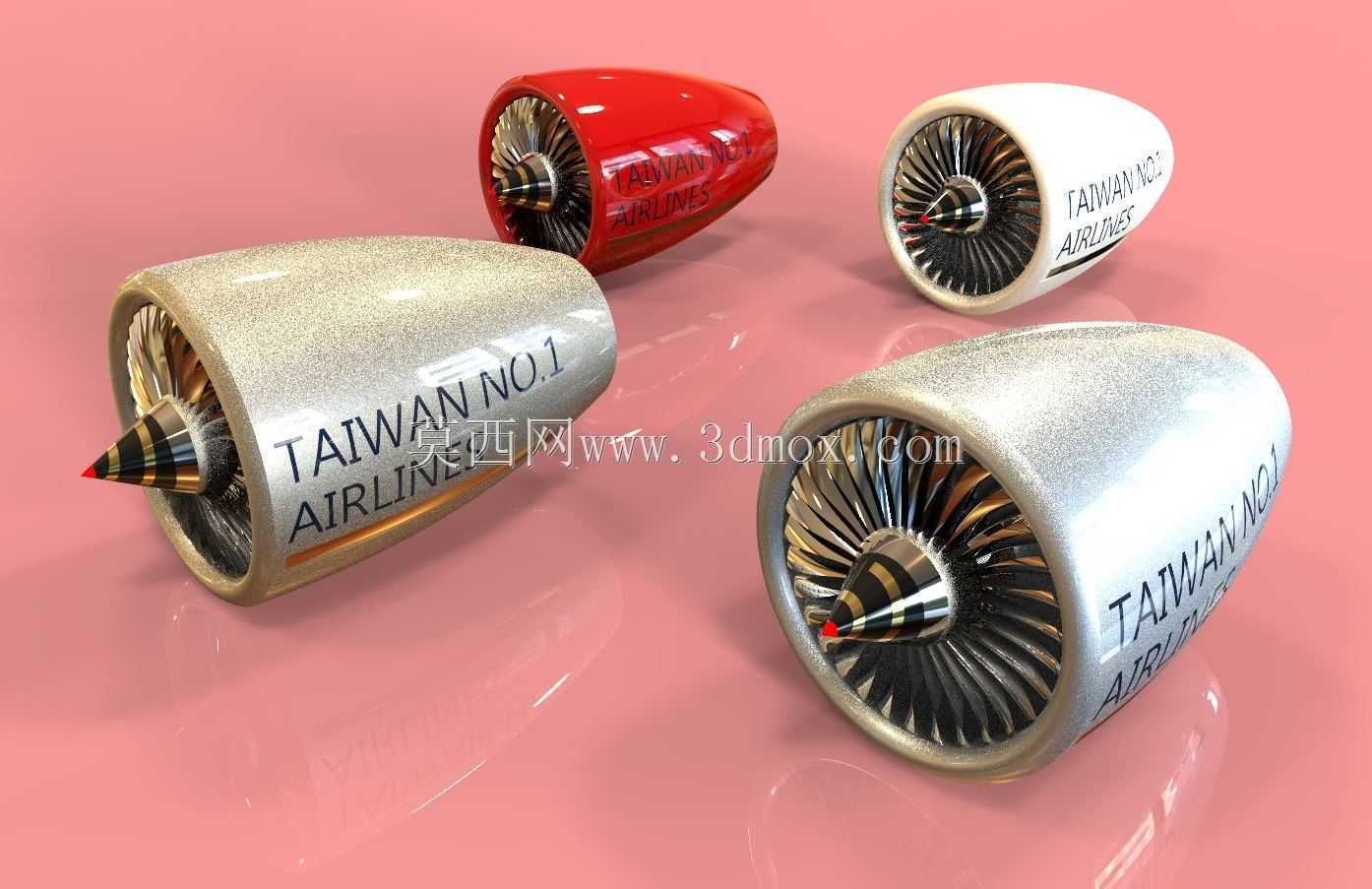

　　不同配色的整流罩可对应不同航空公司的涂装方案，不需要修改整体结构尺寸，仅更换外罩的表面配色即可适配不同的展陈需求，提升结构件的场景适配性；进气道唇口的圆角半径严格按照真机的比例缩放，避免出现唇口过尖或者过厚的外形失真问题，保证整体外形的还原度。
