立式支腿结构原料药存储承压罐体

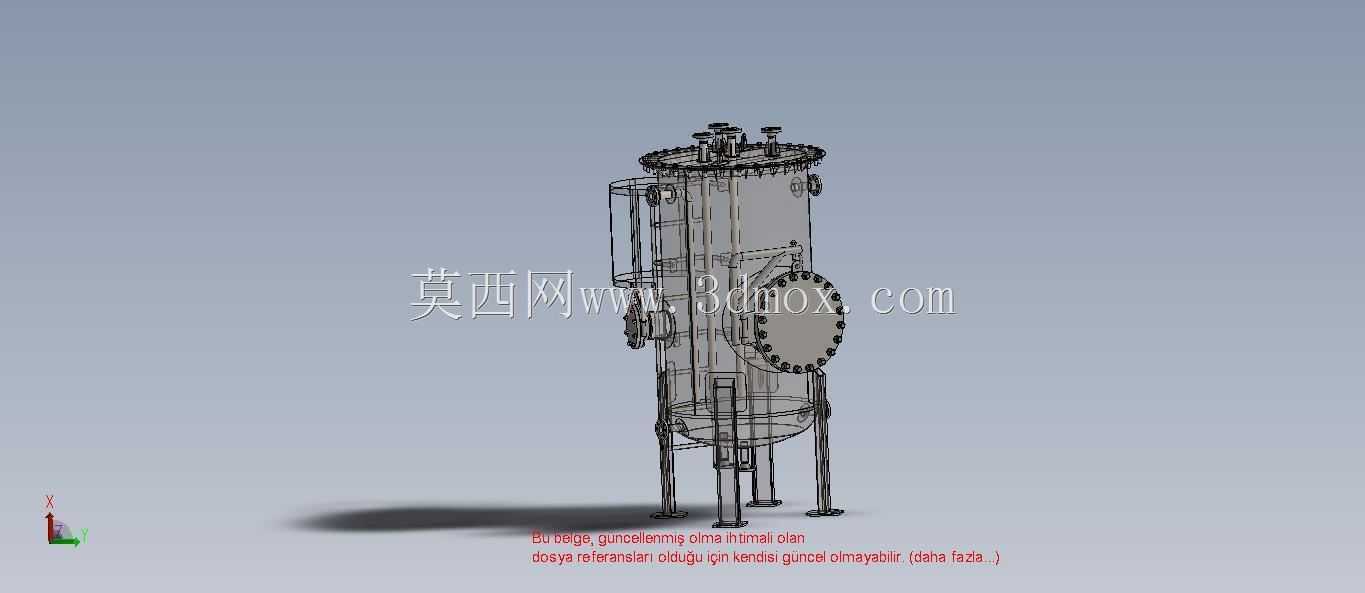

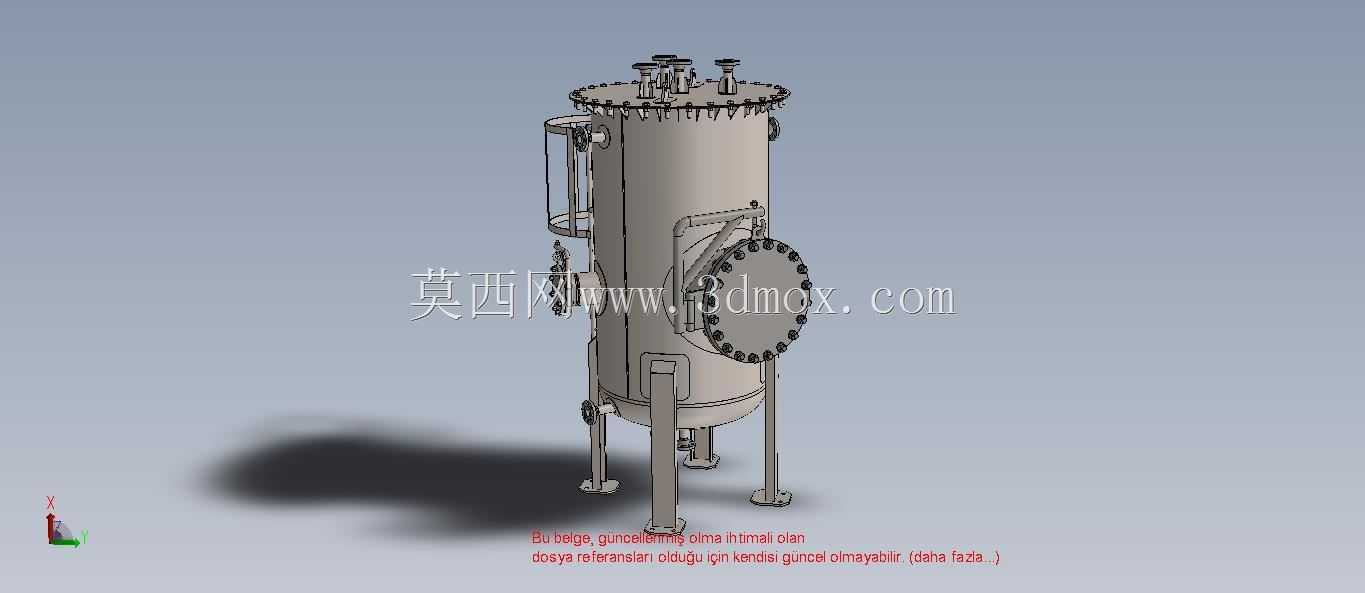

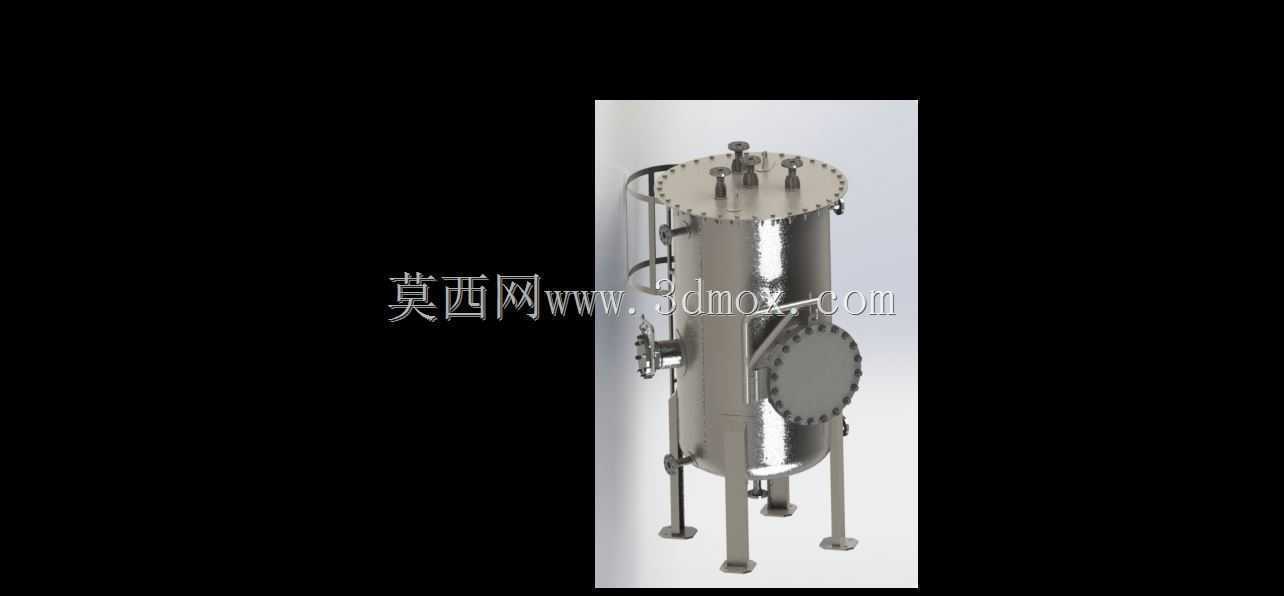

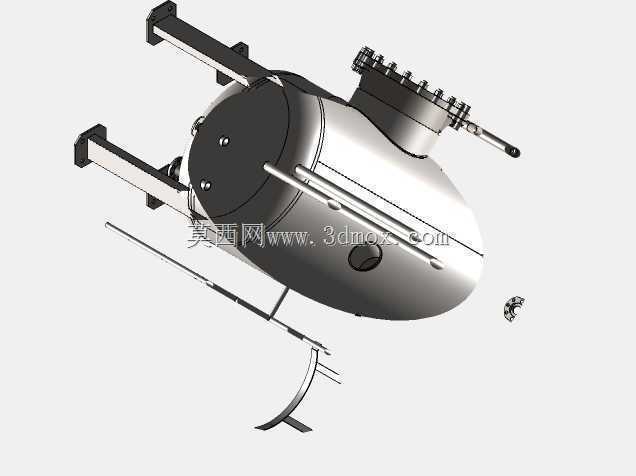

　　这款立式罐体主要面向制药行业原料药生产环节的中间物料、成品原料药暂存与中转需求，同时也可适配精细化工、食品添加剂生产场景中对洁净度有要求的液料、粉体物料存储工序，在原料药合成车间、精烘包工段的物料暂存区、洁净区物料中转工位都能看到这类设备的应用，区别于普通常压存储罐，该罐体针对制药行业的卫生要求与物料特性做了针对性结构设计。从功能特性来看，罐体采用立式圆柱形承压结构设计，筒体上下采用标准椭圆封头，上封头布置多组工艺接管，分别对应进料口、排气口、安全阀接口、清洗球接口、温度压力检测接口，可实现在线清洗、压力泄放、物料状态监测的功能，无需额外开孔改造就能满足多数原料药存储的工艺配管需求；筒体侧面设置人孔结构，采用快开式压紧结构，

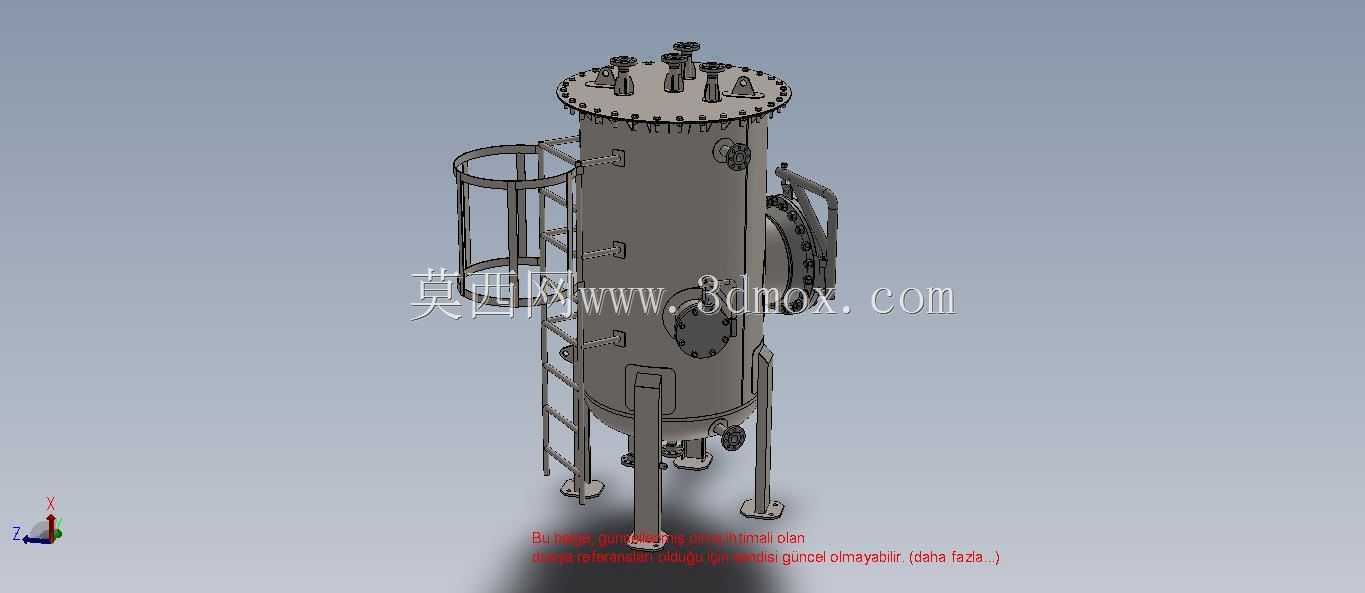

　　方便检修人员进入罐体内部做清洁、检查作业，人孔密封面采用卫生级抛光处理，避免物料残留滋生杂菌；下封头设置出料接口，配合支腿抬高的安装高度，可依靠重力实现物料自流出料，减少输送泵的配置需求，降低物料输送过程中的污染风险。设计思路上，整体结构优先考虑洁净生产要求，筒体内壁做镜面抛光处理，所有焊接位置做圆弧过渡打磨，不存在卫生死角，避免原料药粉体或粘稠液体积存；支腿采用三根等边角钢式支撑结构，支腿底部设置地脚安装板，可通过膨胀螺栓与地面基础固定，支腿与筒体的连接位置采用加强筋板补强，避免满料状态下支腿连接处出现应力变形；罐体顶部设置环形操作平台与护栏，方便操作人员在上封头位置进行阀门操作、仪表校准作业，侧面布置直爬梯连通地面与顶部平台，

　　爬梯踏步采用防滑花纹板制作，适配车间日常操作的安全要求。安装边界方面，罐体整体高度适配常规洁净车间的层高要求，支腿高度预留了出料阀门安装与出料管路连接的操作空间，设备安装时需保证支腿所在地面的水平度偏差不超过千分之二，避免罐体倾斜导致物料残留、液位检测失准；筒体的外径尺寸预留了保温层安装空间，若存储有温度要求的原料药，可直接在筒体外壁包覆保温层，无需额外调整周边管路的安装位置；所有外接法兰均采用标准化工法兰尺寸，可直接与车间现有工艺管路对接，减少现场配管的改造工作量。实际生产应用中，这类储罐可承受一定的内压，适配带氮封要求的易氧化原料药存储，通过顶部排气口接入氮封管路，就能维持罐内微正压环境，避免外界空气进入导致物料变质；

　　侧面的液位计接口可适配玻璃管液位计或磁翻板液位计，方便操作人员实时观察罐内物料存量，安排生产排程；罐体所有与物料接触的部件均采用卫生级不锈钢材质，可耐受常规原料药生产过程中的清洗、消毒作业，不会出现材质腐蚀导致的物料污染问题。
