汽车转向系统用转向节联合结构模型

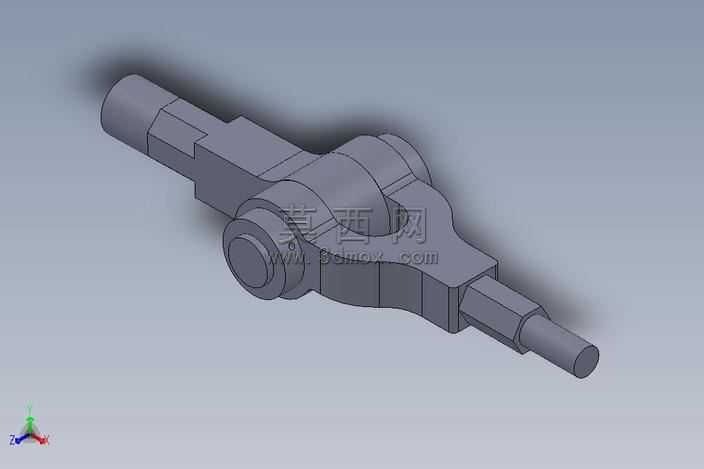

本模型为汽车转向系统配套的转向节联合结构三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循汽车底盘零部件的设计规范与装配逻辑，完整还原了转向节联合部件的真实结构形态。建模初期先梳理转向节联合的功能定位，明确其作为连接转向操纵机构与车轮传动部件的核心传力零件，需要同时承载转向力矩传递、行驶载荷支撑的双重作用，因此在结构设计上采用了对称式的轴段布局，两端设置不同直径的阶梯轴结构，分别适配转向拉杆、轮毂轴承的装配需求，中间的主体连接部位采用加厚的块状承力结构，通过圆弧过渡处理降低应力集中风险，所有轴段的台阶位置都预留了标准的装配倒角，符合机械加工的工艺要求。模型的结构细节还原度较高，主体连接部位的铰接孔位按照真实装配尺寸设计，孔壁与轴段的同轴度公差在建模阶段就按照行业标准进行了约束，两端轴段上的扁位结构专门为紧固件锁止设计，避免装配后出现周向转动的问题。渲染阶段采用了哑光金属材质模拟零部件的铸钢基材质感，通过环境光漫反射效果清晰呈现各部位的结构轮廓，视角选择斜向等轴测视角，能够同时展示两端轴段结构、中间承力主体以及铰接部位的形态，方便使用者快速理解零件的整体构造。整个建模过程从功能需求出发，先搭建整体轮廓骨架，再逐步细化各部位的装配结构、工艺细节，每一处结构设计都对应实际的使用场景，既保证了模型的外观还原度，也确保了结构尺寸符合真实零部件的装配逻辑，可用于汽车转向系统的结构教学、装配演示以及相关零部件的设计参考。
