多层法兰式密封填料函结构设计

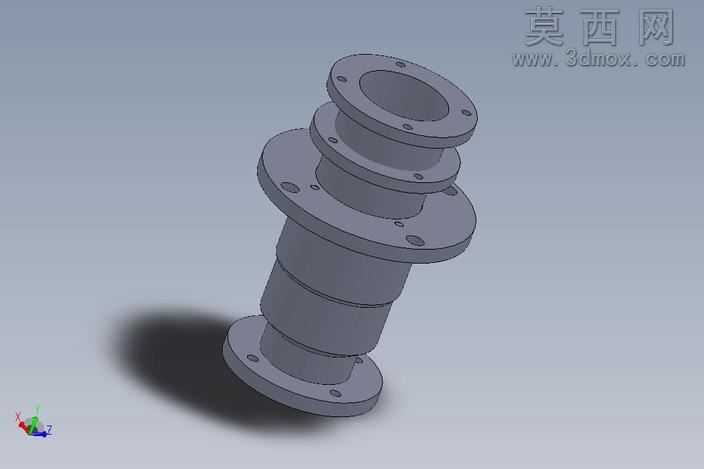

本作品采用三维参数化建模方式完成多层法兰式密封填料函的全结构设计，建模过程中严格遵循机械密封部件的尺寸配合规范，对每一层法兰盘的螺栓孔位、同轴度公差、腔体壁厚都进行了精准的参数约束，确保各段筒体与法兰连接位置的过渡圆角、安装基准面完全符合机械加工的工艺要求。渲染阶段采用哑光金属材质模拟铸铁或铸钢的阀体基材质感，通过环境光遮蔽效果凸显多层法兰堆叠的层级结构，在筒体与法兰衔接处添加细微的倒角光影，还原真实机械零件的加工棱边效果，阴影采用软阴影投射方式，清晰呈现零件的立式放置姿态与整体轮廓比例。结构设计上，该填料函采用多段同轴筒体搭配四层均布螺栓孔法兰的布局，从底端到顶端的法兰直径逐层递减，形成阶梯式的腔体容纳空间，内部为贯通式中空通道，用于穿设待密封的运动轴件，各段筒体之间的环形台阶可用于定位填料垫、填料环以及压盖组件，法兰盘上的螺栓孔采用圆周均布排布，保证安装时的压紧力均匀分布，避免填料受压不均导致的密封泄漏问题。设计思路围绕填料密封的工作原理展开，预留了充足的填料填充腔室长度，可根据密封压力需求填充不同层数的密封填料，阶梯式的外筒体结构既提升了零件整体的结构刚度，也方便与外部设备的不同口径接口进行适配连接，建模时对所有安装面、密封面都做了平面度的参数校验，确保后续导出工程图后可直接用于加工生产，整体结构无冗余设计，各部位尺寸均考虑了实际装配的操作空间，螺栓孔与筒体外壁的间距满足扳手操作的最小距离要求，法兰厚度根据对应口径的承压标准进行核算，保证部件在额定工作压力下不会出现结构变形。
