直列四缸内燃机内部结构演示设计

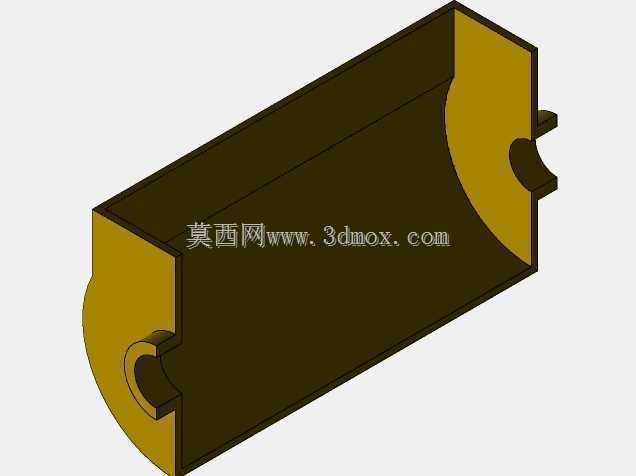

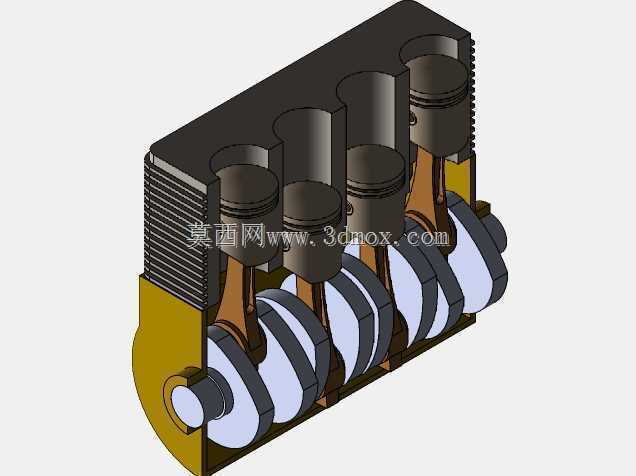

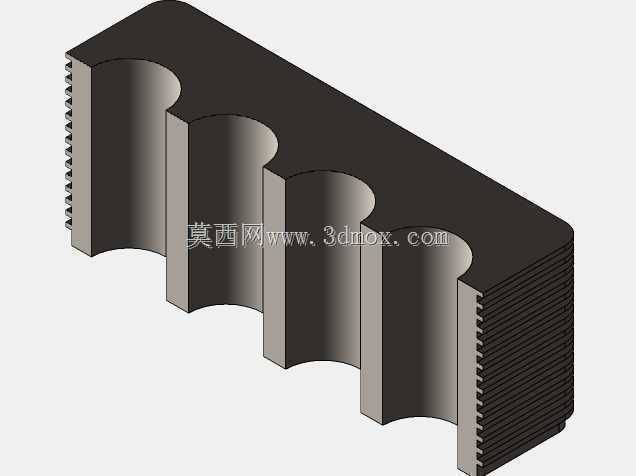

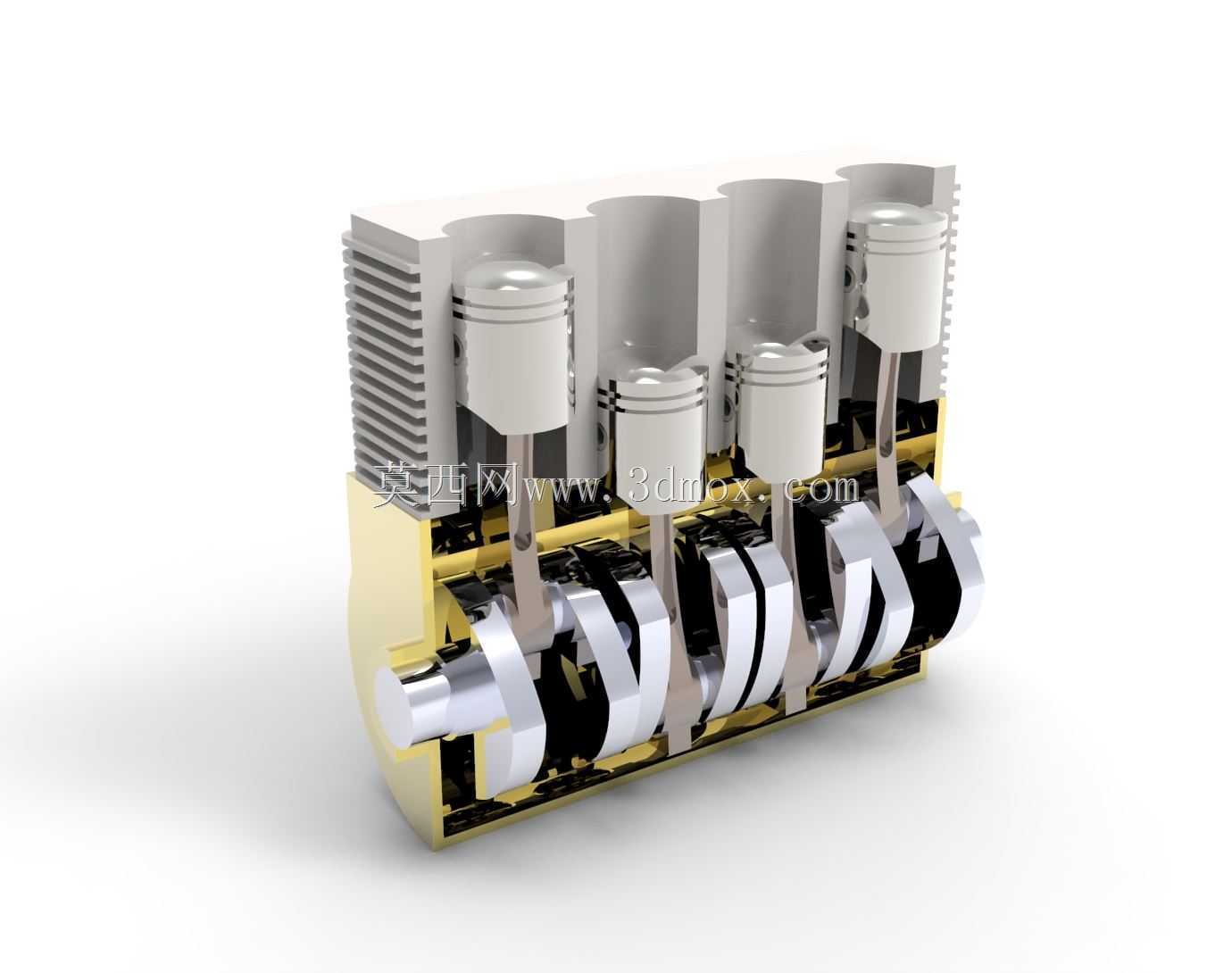

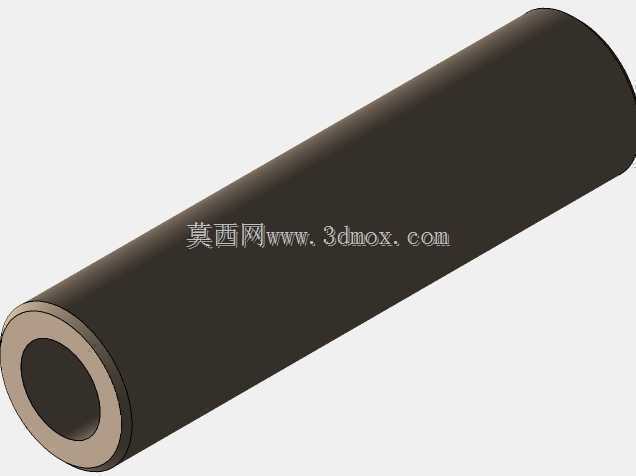

　　这套直列四缸动力单元的结构设计，核心面向动力机械教学演示、小型通用动力装备前期方案验证场景，可直观展现往复式内燃机的核心运动逻辑，帮助结构设计人员快速理清曲柄连杆机构的运动干涉边界，也能为职业院校的机械原理课程提供具象的结构参照。从实际功能落地角度看，该设计完整还原了四冲程内燃机的核心做功传递路径：四个活塞沿气缸套轴线做往复直线运动，通过活塞销与连杆小头铰接，连杆大头与曲轴的连杆轴颈配合，将活塞的上下直线运动转化为曲轴的旋转扭矩输出，整套运动副的配合间隙预留符合通用小排量动力单元的设计规范，可直接用于原理验证阶段的运动仿真校核。设计过程中优先考虑了结构的易观察性，缸体上部的散热鳍片采用等间距直肋布局，

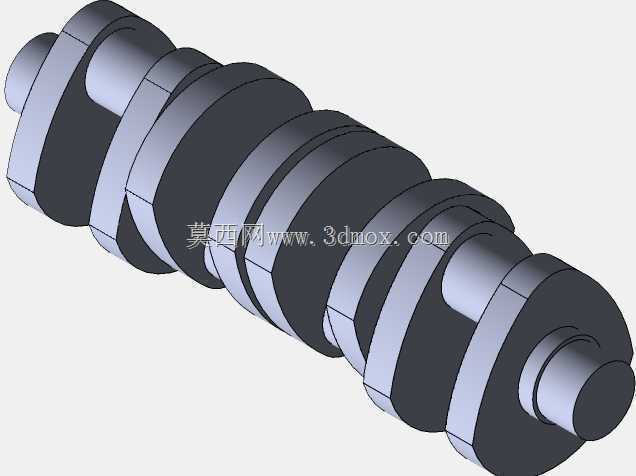

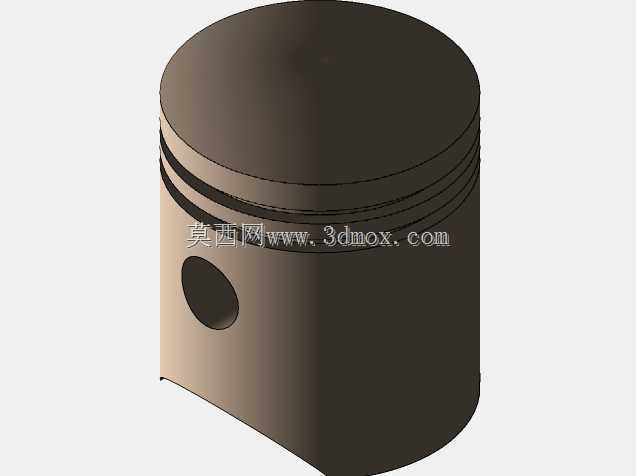

　　既还原了风冷动力单元的散热结构特征，也避免了复杂曲面遮挡内部运动组件的展示效果；曲轴采用全支撑结构设计，每个连杆轴颈两侧都设置主轴颈支撑，可有效降低曲轴运转过程中的挠曲变形，曲拐的夹角按照90度均匀布置，保证四个缸的做功行程均匀错开，让动力输出的平顺性满足通用动力装备的基本要求。安装边界层面，整套结构的轴向尺寸沿曲轴轴线方向排布，四个气缸中心距按照同排量量产机型的通用比例设定，缸体下部的曲轴箱预留了主轴承盖的安装定位面，可直接匹配常规的轴承座安装孔位，上部气缸盖的安装平面预留了均匀分布的螺栓连接点位，满足后续叠加配气机构扩展设计的接口需求。从结构细节来看，活塞裙部设置了适配往复运动的导向型面，活塞环槽的位置与宽度按照气环、

　　油环的常规安装尺寸预留，连杆杆身采用工字形截面设计，在保证结构强度的前提下尽可能降低往复运动件的质量，减少曲轴运转过程中的惯性载荷；曲轴的平衡块与曲拐对应布置，可抵消大部分往复惯性力与旋转惯性力，降低整机运转的振动水平。这套设计没有冗余的外围覆盖件，所有核心运动构件都做了外露处理，设计阶段就刻意规避了复杂的管线、附属件结构，让观察者可以直接看到从活塞往复到曲轴旋转的完整运动过程，在做运动仿真时可以直接添加运动副约束，不需要额外做结构简化处理。对于三维建模从业者而言，这套结构的建模过程可覆盖拉伸、旋转、阵列、装配约束、运动干涉检查等多个常用机械建模操作点，也能帮助新人理解往复式动力机械的核心运动匹配关系，

　　避免在后续同类产品设计中出现运动干涉、安装空间不足等常见问题。在小型通用动力装备的方案设计阶段，这套结构也可作为基础框架，根据实际排量需求调整缸径、行程参数，匹配对应的冷却系统、配气系统、供油系统组件，快速完成整机方案的初步布局，缩短前期方案迭代的时间成本。
