矩形截面方形压缩弹簧结构设计

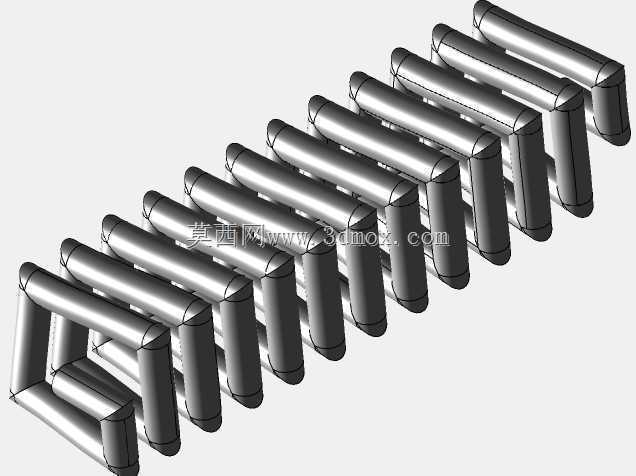

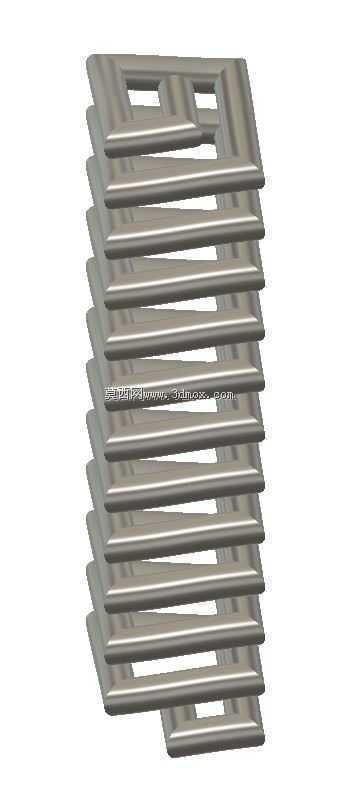

　　这款方形截面弹簧的设计，最初是针对方形安装腔体内的弹性支撑需求开发的，区别于常规圆柱螺旋弹簧，其矩形的截面轮廓能在有限的方形安装空间内最大化利用有效容积，相同安装边界下可提供比圆柱弹簧更稳定的线性弹力输出，在模具顶出机构、方形导向柱复位、电子设备方形仓体缓冲等场景中适配性更强。从结构设计逻辑来看，这款弹簧采用等节距螺旋绕制方案，簧丝截面为方形，绕制后整体外轮廓呈规整长方体形态，相邻簧圈在自由状态下保持均匀间隙，避免压缩过程中出现圈间摩擦卡滞的问题。在实际应用中，这类方形弹簧常被用在方形导向组件的复位结构里，比如治具的方形定位柱回弹结构，安装时直接嵌入对应方形沉槽即可，不需要额外的旋转定位，

　　相比圆柱弹簧不会在压缩过程中出现径向偏转错位的情况，能保证施力方向始终沿轴向垂直，不会对周边配合件产生额外的侧向分力，这一点在精密治具的定位复位场景中尤为重要，能有效避免因弹簧偏载导致的定位销卡涩、复位不到位等问题。设计过程中需要重点考量簧丝的截面宽厚比，通常方形簧丝的边角会做微小的圆角过渡，避免绕制过程中应力集中在直角位置导致疲劳断裂，绕制的螺旋升角需要匹配设计压缩行程，保证在最大压缩量下相邻簧圈不会出现并圈挤压，同时预留10%左右的余量作为安全行程，避免长期工作在极限压缩状态下出现塑性变形。从安装边界来看，这类方形弹簧的外轮廓尺寸需要和安装腔体保持单边0.2-0.5mm的间隙，间隙过小会导致弹簧压缩时与腔体内壁摩擦，

　　增大弹力损耗同时加剧簧丝磨损，间隙过大则会导致弹簧在腔体内出现晃动，影响施力稳定性；弹簧的内圈尺寸需要匹配穿过的方形导向轴，单边间隙控制在0.1-0.3mm即可，既能保证弹簧沿导向轴顺畅滑动，又不会出现径向窜动。在功能特性上，方形截面簧丝相比圆形簧丝，在相同的安装空间内，有效承载截面积更大，能承受更大的工作载荷，同时刚度曲线更平缓，在压缩行程范围内弹力变化率更小，适合对弹力稳定性要求较高的缓冲、复位场景，比如小型电子设备的仓盖开合缓冲、精密检测设备的探头缓冲支撑、模具内的方形顶杆复位等场景。设计时还需要考虑弹簧的端部结构，这款弹簧的两端采用并圈磨平处理，磨平后的端面与弹簧轴线保持垂直，垂直度公差控制在自由高度的1%以内，

　　保证安装后两端面能和安装基面完全贴合，避免出现倾斜导致的偏载问题，端部并圈的圈数通常控制在1-1.5圈，既保证端部支撑的稳定性，又不会过多占用有效工作圈数的空间。在实际选型替换时，需要注意这类方形弹簧的刚度计算和圆柱弹簧有一定区别，不能直接套用圆柱弹簧的刚度公式，需要结合方形簧丝的截面惯性矩、螺旋中径的矩形边长参数重新核算，避免出现弹力不符合设计要求的问题，同时要根据工作环境选择对应的表面处理方式，普通工况下做发黑防锈处理即可，在腐蚀环境中使用则需要做镀锌或者不锈钢材质选型。这类弹簧在自动化设备的方形滑台缓冲结构中也有较多应用，安装在滑台的行程两端方形限位槽内，滑台移动到行程末端时，弹簧端面与滑台接触实现缓冲，因为方形轮廓和限位槽完全匹配，缓冲过程中弹簧不会出现转动偏移，缓冲力均匀作用在滑台端面上，不会导致滑台出现侧向偏移，能有效延长滑台导轨的使用寿命，相比圆柱弹簧的点接触缓冲，方形弹簧的端面接触面积更大，缓冲时的接触应力更小，不会在滑台表面压出凹痕，长期使用的稳定性更好。
