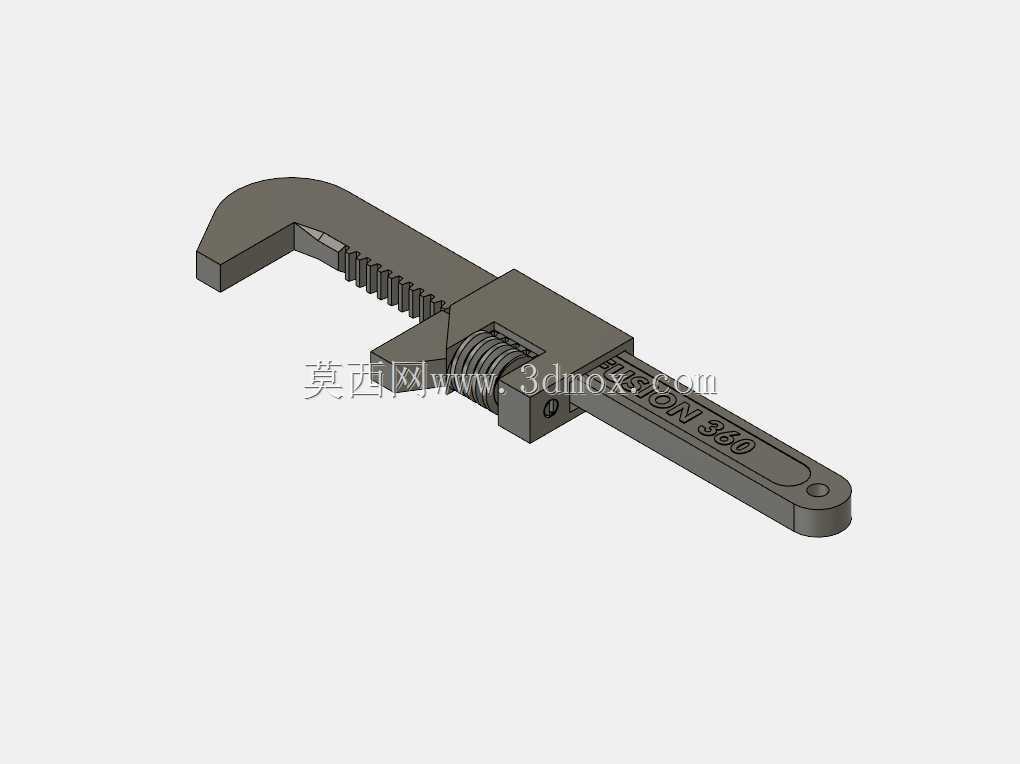

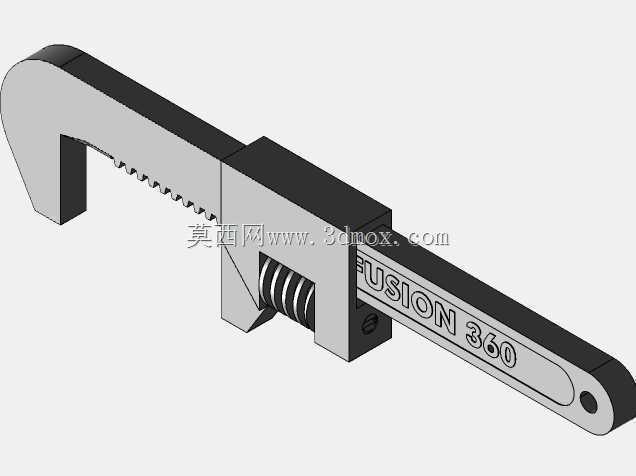

可调式活动扳手结构三维设计

　　这款可调式活动扳手的结构设计，核心围绕手动夹持、旋拧紧固件的实际作业需求展开，在机械装配、设备维保、五金维修、家装施工等场景中，是适配多规格六角头、方头紧固件的通用手动工具，无需频繁更换对应开口尺寸的固定扳手，就能覆盖一定范围内的螺栓、螺母旋拧作业，大幅减少现场作业的工具携带数量，提升零散维修、临时装配场景的作业效率。

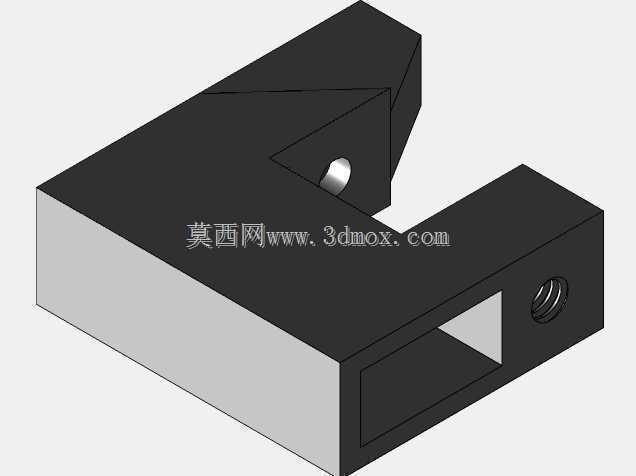

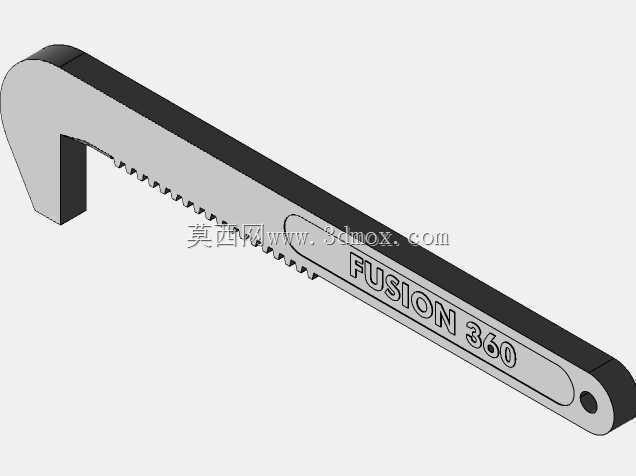

　　从功能特性来看，该结构通过扳体固定钳口、活动钳口、蜗杆调节机构、弹簧复位组件、手柄握持段的配合实现开口尺寸的连续可调：扳体头部的固定钳口与活动钳口的夹持面均做了细齿滚花处理，能在施加夹持力时增大与紧固件接触面的摩擦力，避免旋拧过程中出现打滑、啃伤紧固件棱角的问题；蜗杆与活动钳口背部的齿条直接啮合，转动蜗杆时即可带动活动钳口沿扳体的导向槽平稳滑移，实现开口尺寸的无级调节，调节行程覆盖常规M6到M24规格的外六角紧固件，能满足多数日常维保、装配作业的紧固件尺寸需求；活动钳口与扳体导向槽的配合面做了间隙适配设计，既保证滑移调节时无卡滞，又能控制夹持状态下的钳口晃动量，避免大扭矩旋拧时活动钳口出现偏摆脱出的风险。

　　设计过程中优先考虑了手动作业的受力合理性：手柄段的截面采用椭圆弧过渡结构，握持时贴合手掌受力分布，长时间施加扭矩时不会出现局部硌手的问题；手柄尾部的挂孔设计，方便工具在工位挂架上收纳存放，也可搭配安全绳用于高空作业场景的工具防坠；钳口头部的开口深度做了优化，既保证能完全套入常规厚度的六角螺母，又控制了头部整体体积，在管路旁、设备缝隙等狭窄作业空间内，也能顺利套入紧固件完成旋拧操作，不会因为头部体积过大出现干涉无法就位的问题。

　　从安装与尺寸边界来看，该扳手整体为一体化手动工具结构，无额外外接安装需求，整体长度适配成人单手握持操作的力臂长度，施加扭矩时能通过合理的力臂长度放大手部握力，在符合手动工具扭矩安全限值的前提下，满足常规紧固件的预紧、松脱扭矩需求；活动钳口的最大开口尺寸做了机械限位，当调节到最大开口位置时，蜗杆与齿条的啮合齿数仍满足强度要求，不会因为开口开到极限导致啮合齿脱开、钳口脱落的问题；弹簧组件的设置能消除蜗杆与齿条之间的啮合间隙，调节完成后钳口不会因为自重出现滑移，保证开口尺寸在作业过程中保持稳定，不会因为受力震动导致开口变大、打滑。

　　在结构细节处理上，所有棱边均做了倒钝处理，避免使用过程中划伤操作人员手部；钳口的热处理硬度匹配常规紧固件的硬度范围，既能保证夹持时的齿面强度，不会因为长期使用出现齿面压溃、磨损，又不会因为硬度过高在拧动软材质紧固件时过度啃伤零件表面；导向槽的加工精度控制在合理公差范围内，活动钳口滑移时的直线度偏差极小，保证两个钳口的夹持面始终保持平行，夹持紧固件时受力均匀，不会因为钳口偏斜导致紧固件棱角受力不均出现滑角。
