按动式伸缩书写笔结构设计方案

　　日常办公与学习场景中，伸缩式书写笔是普及率极高的手持书写工具，相比传统插拔笔帽的款式，按动伸缩结构省去了笔帽收纳的步骤，能避免笔帽丢失的问题，单手握持即可完成笔尖伸出与收回的操作，适配快速记录、外勤签字、课堂笔记等多种需要快速取用书写工具的场景。

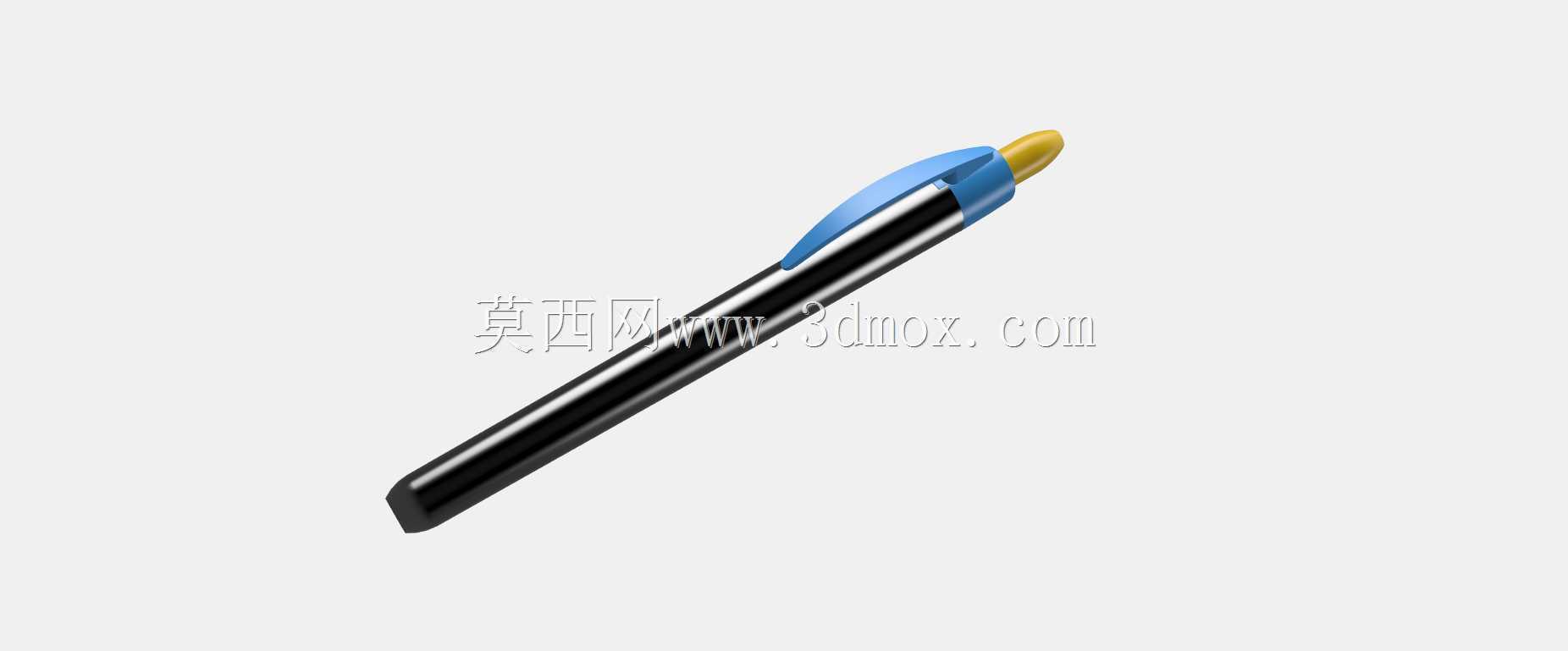

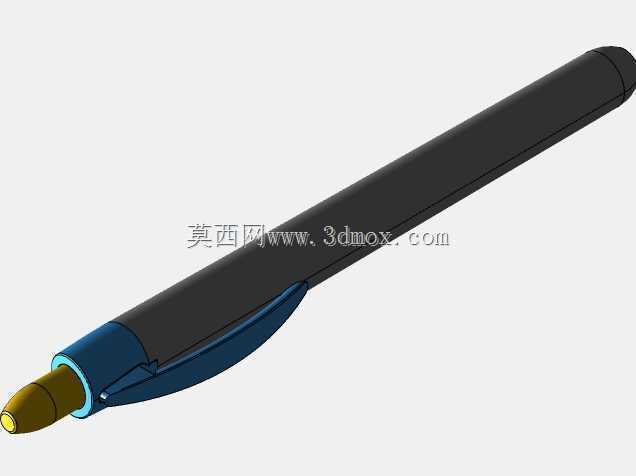

　　这款伸缩笔的整体结构围绕手持书写的人机尺寸展开，笔身主体采用等直径圆柱构型，外径控制在10mm-12mm区间，适配多数成年人握持时的指围弧度，整笔收缩状态下总长度控制在130mm-140mm，伸出笔尖后总长度为145mm-155mm，既保证握持书写时笔尾能贴合手掌虎口位置提供支撑，又能在收缩状态下轻松放入衬衫口袋、笔袋或是工装裤侧袋，不会因为长度过长产生硌压感。笔夹设置在笔身上部靠近笔尾的位置，采用一体化弧形弹片结构，夹持厚度适配0.5mm-3mm的织物、塑料板厚度，夹装在口袋上时不会轻易滑落，笔夹表面做圆弧过渡处理，避免剐蹭衣物纤维。

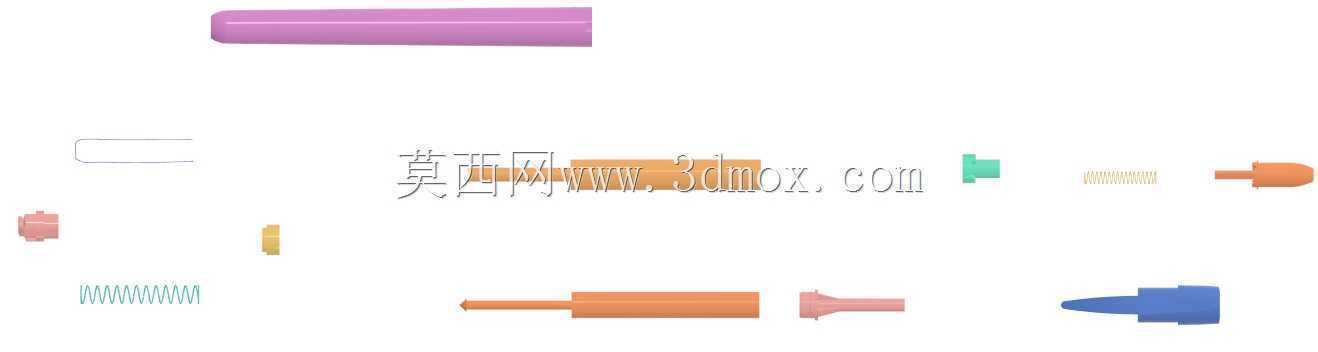

　　结构设计上，这款伸缩笔采用经典的棘轮按动伸缩机构，核心部件包含按动顶杆、棘轮转盘、复位弹簧、笔芯托架、笔身外壳、笔嘴护套几个部分。按动顶杆设置在笔尾位置，表面做防滑网格纹理处理，按压行程控制在5mm-6mm，按压力度设置在15N-20N区间，既不会因为按压力度过轻导致笔尖意外伸出刮脏衣物，也不会因为按压力度过大造成单指按压疲劳。棘轮转盘的齿形采用对称三角齿构型，每次按压带动转盘旋转45度，配合笔身内壁的导向卡槽实现笔芯托架的位置锁定，伸出状态下笔尖伸出笔嘴护套3mm-4mm，刚好适配常规书写时的笔尖接触纸面角度，不会因为伸出过长导致书写时笔尖晃动，也不会因为伸出过短导致笔嘴护套蹭脏纸面。复位弹簧采用等节距圆柱压缩弹簧，线径0.4mm，自由长度25mm，装配后预压缩量为5mm，保证按动释放后能稳定带动棘轮转盘复位，长期使用后弹簧疲劳余量充足，不会出现按动后无法回弹的问题。

　　笔身外壳采用分段式装配结构，分为上笔身、下笔身、笔嘴三个部分，各段之间采用小过盈配合加定位卡扣连接，装配后接缝间隙控制在0.1mm以内，握持时不会有明显的台阶硌手感。下笔身靠近握持位置的15mm-20mm区间做软胶包覆处理，软胶表面做细微磨砂纹理，提升握持时的摩擦力，长时间书写也不会因为手汗出现打滑的情况。笔嘴位置做内锥面导向结构，笔芯伸出时能自动对中，避免笔芯偏斜导致的书写出墨不畅问题。笔芯托架内部设置环形橡胶阻尼圈，适配通用规格的按动式中性笔芯、圆珠笔芯，更换笔芯时只需要拧下笔嘴即可抽出旧笔芯插入新笔芯，不需要额外拆解其他结构，维护更换十分便捷。

　　从实际使用的可靠性角度出发，这款伸缩笔的所有运动部件都做了圆角倒棱处理，没有尖锐的棱角，避免装配和使用过程中划伤手部。笔身内部的运动行程都做了硬限位设计，按动到最大行程时顶杆会接触笔身内部的限位台阶，不会因为按压力度过大导致内部棘轮结构脱位。笔夹与笔身的连接采用嵌入式注塑结构，连接强度能承受20N的拉拽力不会脱落，满足日常夹装携带的强度需求。整体结构没有复杂的异形零件，所有零部件都适合采用注塑工艺批量生产，装配工序简单，不需要复杂的专用工装，能有效控制生产制造成本，适配大规模量产的需求。

　　在细节设计上，笔身顶部的按动帽与笔身外径保持一致，收缩状态下整个笔身外表面没有突出的结构，放在平面上时不会因为突出结构导致滚动滚落，笔身整体的重心设置在距离笔尖50mm-60mm的位置，也就是握持时的食指与拇指夹持位置附近，书写时重心稳定，长时间书写不会因为重心过于靠后导致手腕疲劳。笔尖收回状态下，笔嘴位置的开口会完全包裹笔尖，避免笔尖残留的墨水蹭脏口袋或是笔袋内部，也能对笔尖起到保护作用，避免笔摔落时笔尖直接撞击地面造成变形损坏。
