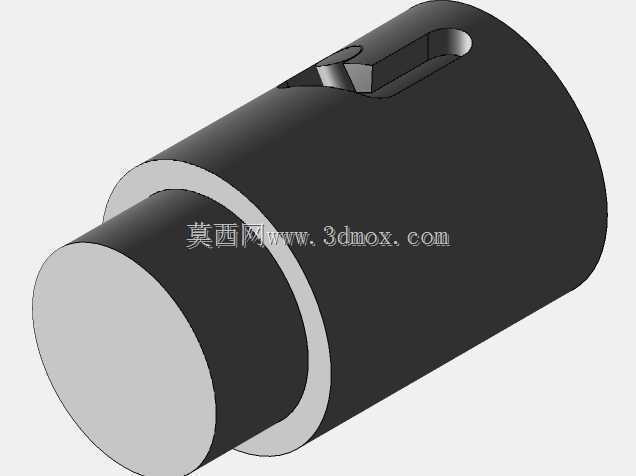

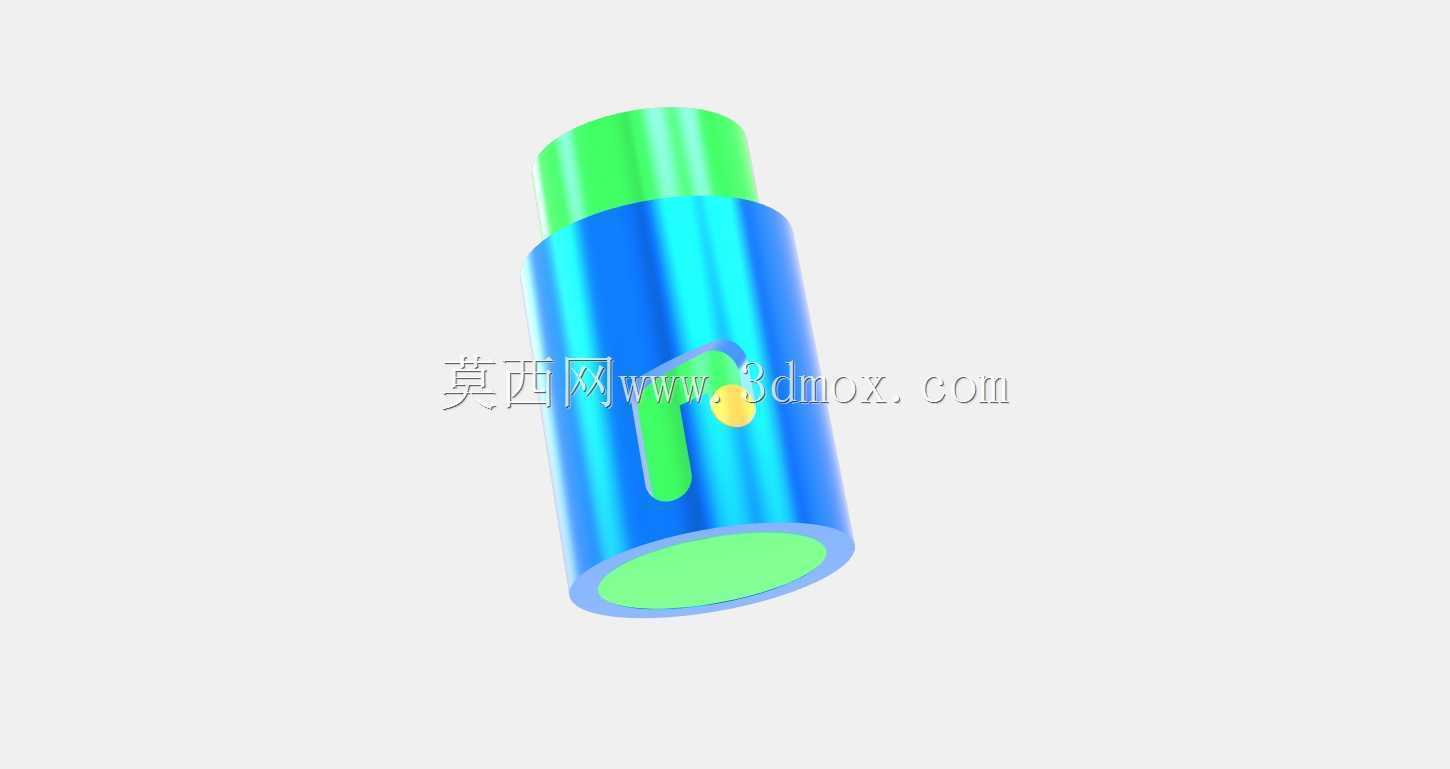

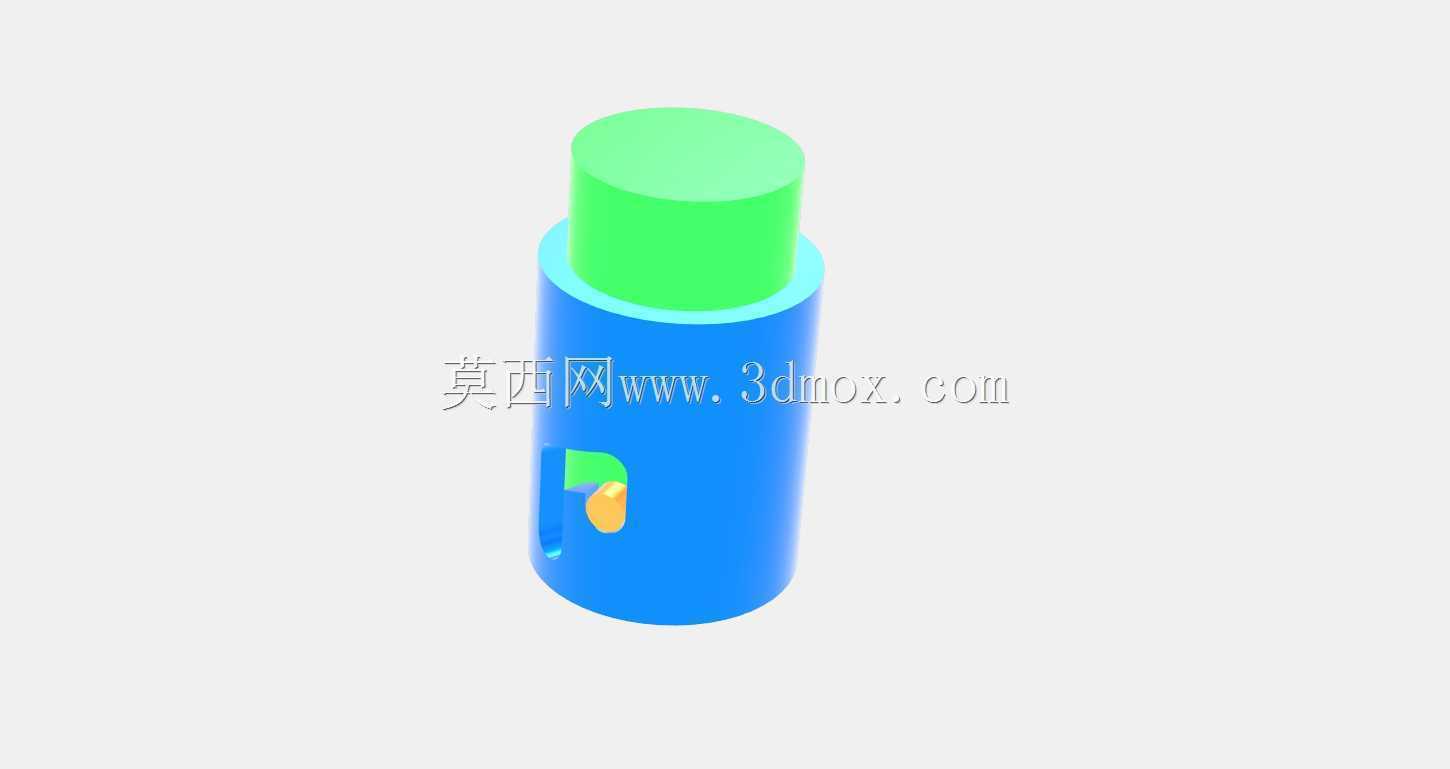

柱式便携握持刺刀挂载结构

　　这款柱式结构的刺刀挂载组件，在单兵装具、户外战术装备的配套设计中，是很常见的功能构件，日常做结构设计时经常会碰到这类需要兼顾握持手感、挂载可靠性与快取便利性的小型五金件需求。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为刺刀的收纳承载基座，在非使用状态下将刀体稳固锁定在柱形壳体内，避免行进、战术动作过程中刀体意外脱出造成划伤，同时也能对刀刃部分形成封闭防护，减少砂石、水汽对刃口的侵蚀；二是作为握持延伸结构，在需要持握进行近身操作或者辅助破拆时，柱形的外轮廓可以贴合手掌虎口的自然弧度，搭配侧面的防滑凸起结构，即便戴着手套也能获得足够的握持摩擦力，不会因为手汗或者沾水出现打滑的情况。

　　设计这类构件的时候，首先要考虑的是安装边界的匹配问题，柱体的外径需要适配常规装具上的挂载套环尺寸，不能过粗导致无法穿入标准装具的固定织带环，也不能过细导致挂载后出现旷量，行进过程中产生晃动异响。顶部的端盖结构采用了和柱身不同的色彩区分，一方面是作为快拆标识，使用者可以通过视觉快速定位解锁按压的位置，另一方面端盖和柱身的配合采用了卡扣式连接，不需要额外的紧固件，日常维护拆解的时候只需要按压侧边的锁止凸点就能分离端盖，取出内部的刀体进行清洁或者打磨维护。柱身侧面的小型凸起结构，除了防滑作用之外，还集成了锁止状态的指示功能，当刀体完全插入壳体内锁定到位时，凸起内部的弹性卡榫会卡入刀身对应的定位槽内，此时凸起会有轻微的触感反馈，不需要目视检查就能确认挂载是否到位，这一点在夜间或者视线受阻的使用场景下非常实用。

　　从结构强度的设计思路来看，柱身的壁厚需要做均匀化处理，避免出现局部壁厚过薄导致受外力冲击时开裂的问题，尤其是靠近挂载挂点的位置，需要做局部的加厚加强，因为在快速跑动或者剧烈战术动作时，整个构件的惯性冲击力都会集中在挂点连接位置，如果壁厚不足很容易出现断裂脱落的情况。内部的刀体容纳腔做了适配刀身轮廓的导向筋设计，刀体插入时不需要刻意对准角度，顺着导向筋就能顺滑滑入锁定位置，减少插入时的卡滞感，导向筋的高度不需要过高，只要能起到导向定位作用即可，过高的话会增加不必要的结构重量，也会给注塑或者机加工环节带来额外的精度要求。

　　实际选型适配的时候，这类柱式挂载结构的长度需要匹配对应刺刀的刃长与柄长，确保刀体完全收纳后不会有刃部露出壳体，同时端盖闭合后不会顶住刀柄尾部，留出0.5到1毫米的装配间隙，避免温度变化产生热胀冷缩时出现端盖无法闭合的情况。外表面的处理上，柱身采用哑光的防滑纹理设计，不会在强光下产生反光暴露位置，顶部端盖的亮色设计也仅在解锁区域做小范围的色彩区分，不会整体采用高饱和度色彩影响隐蔽性。侧面的挂点结构采用一体化的成型设计，和柱身是同一个整体构件，不需要额外加装挂环，减少了零部件数量，也降低了使用过程中连接件松动脱落的风险，挂点的内孔尺寸适配标准的快拆挂扣，可以直接和战术腰带、装具背心的挂载点快速连接，不需要额外的转接配件。

　　在做三维建模的时候，这类构件的曲面过渡需要特别注意，所有和手掌接触的边缘都要做R2以上的圆角处理，不能有尖锐的棱角，避免握持时硌手或者长时间持握造成皮肤磨损。内部的卡榫结构要做弹性变形的余量校核，确保反复插拔解锁上千次后，卡榫的弹性依然能保持足够的锁止力，不会出现金属疲劳或者塑料蠕变导致锁止失效的问题。柱身底部做了微小的排水孔设计，当构件内部进入雨水或者清洁残留的积水时，可以顺着底部的小孔排出，避免内部长期积水造成刀体生锈，排水孔的直径控制在2毫米左右，既可以顺利排水，也不会让大颗粒的砂石进入壳体内部划伤刀身表面。
