手摇式多层螺旋水动演示装置结构设计

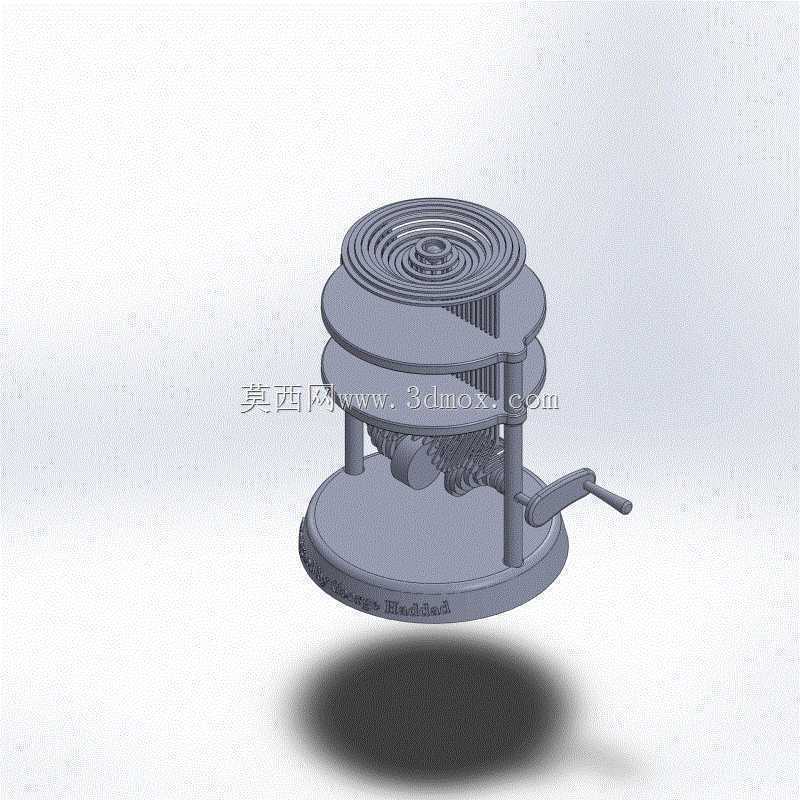

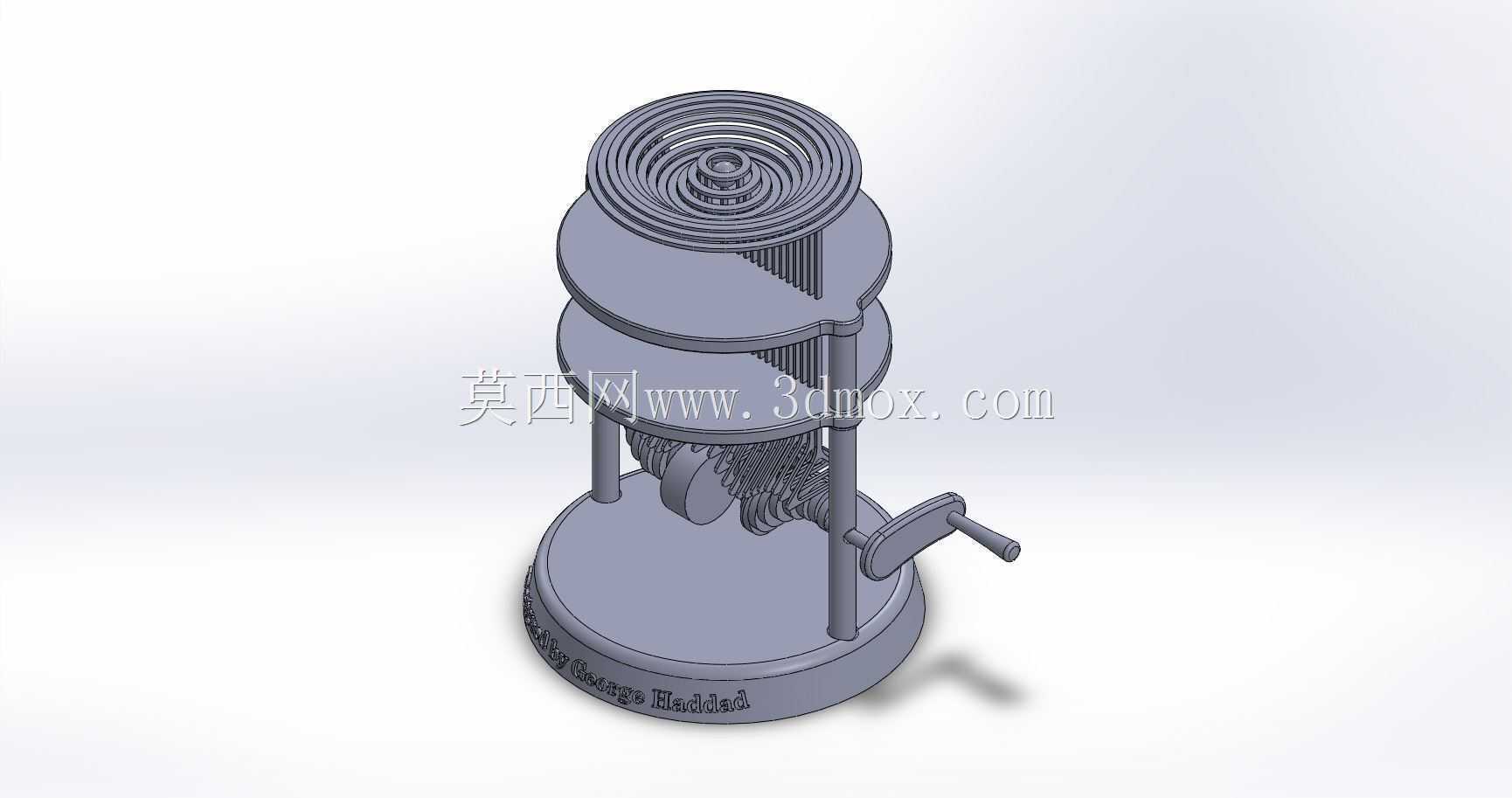

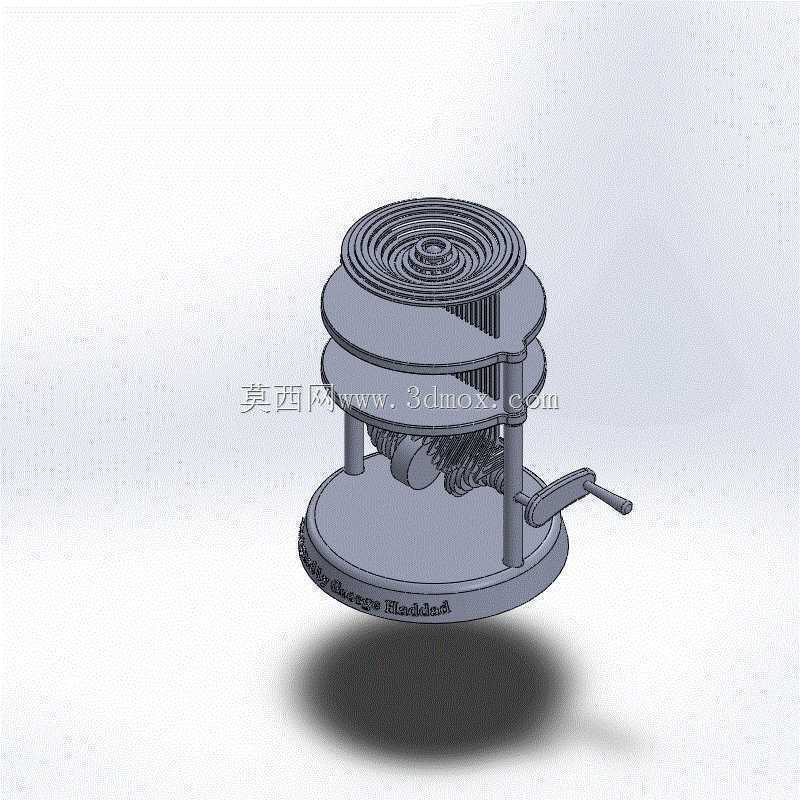

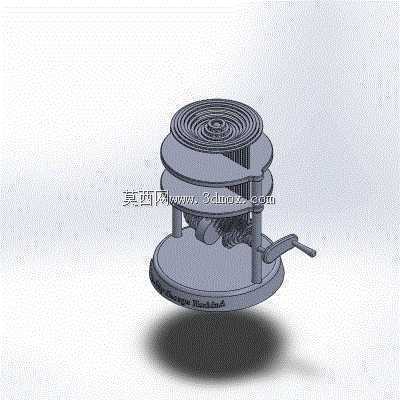

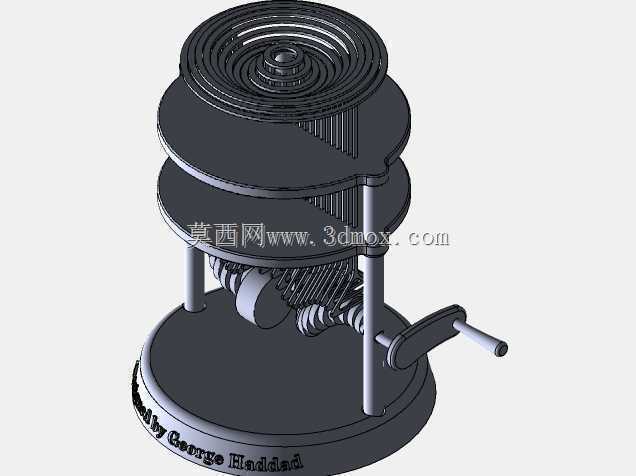

　　该装置核心采用多层同轴螺旋流道结构，主体由三层圆形盘体堆叠构成，底层为带支撑脚的圆形基座，基座上安装有摇柄驱动的齿轮传动组件，中层为带竖向导流槽的过渡腔体，顶层为同心螺旋凹槽构成的流道盘，整体通过中心立柱实现各层盘体的同轴定位，基座支撑脚高度统一，放置时可保证整体水平度偏差控制在较小范围，无需额外固定即可在平整台面上稳定放置，整体外轮廓为圆柱形，最大直径与整体高度比例接近1:1.2，占用台面空间较小，适合桌面场景摆放使用。

　　从实际应用场景来看，这类结构可用于科普场馆的流体力学演示教具，也可作为中小学科学课的实操演示器材，还能为小型水景装置的动力结构提供设计参考，通过手摇输入动力即可直观展示流体在螺旋流道内的流动、提升、循环过程，无需外接电源即可完成完整的流体循环演示，适配无供电条件的户外展示、流动科普等场景。

　　功能实现上，摇柄输入的扭矩通过基座内的啮合齿轮组传递至中心转轴，转轴带动中层的导流叶轮转动，将底层腔体内存储的水体通过竖向导流槽提升至顶层螺旋流道入口，水体顺着螺旋凹槽逐层向下回流，过程中可直观观察到螺旋流道对流体的导流效果、不同曲率位置的流体流速差异，以及重力作用下流体的自然流动状态，摇柄转动速度可直接控制流体提升流量，转速越快，顶层流道内的水流量越大，流动演示效果越明显，整体传动结构无复杂电控部件，纯机械传动的可靠性高，日常使用仅需定期对齿轮啮合位置补充润滑脂即可，维护成本极低。

　　设计思路上，整体采用同轴堆叠的模块化结构，各层盘体均可单独拆卸，方便清理流道内的杂质、更换不同螺距的螺旋流道盘来演示不同流道参数对流体流动的影响，中心立柱与各层盘体的配合采用间隙配合，拆卸时无需专用工具即可手动拆分，基座底部预留有储水腔体，无需额外外接供水容器即可完成自循环演示，摇柄的转动半径经过适配设计，成年人单手握持摇动摇柄时的施力角度符合人体工学，长时间操作也不会产生明显的施力疲劳，各层盘体的边缘均做了圆角处理，避免演示操作时划伤手部，流道的凹槽深度经过反复验证，既可以保证水体在流道内连续流动不会过早断流，也不会因为槽深过大导致水体提升阻力过高，让手摇操作的力度处于舒适区间。

　　安装边界方面，该装置整体无外凸的尖锐部件，摇柄转动时的最大外伸尺寸小于基座半径的1.5倍，放置时仅需保证台面平整，摇柄转动范围内无障碍物即可正常使用，基座底部可粘贴防滑胶垫，进一步提升在光滑台面上的放置稳定性，各层盘体组装时仅需对准中心立柱的定位卡槽即可完成同轴定位，组装后各层之间的密封面采用平面贴合设计，正常演示转速下不会出现水体渗漏问题，无需额外加装密封件即可满足使用需求。
