流线型弯弧细长金属杆件结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:528761

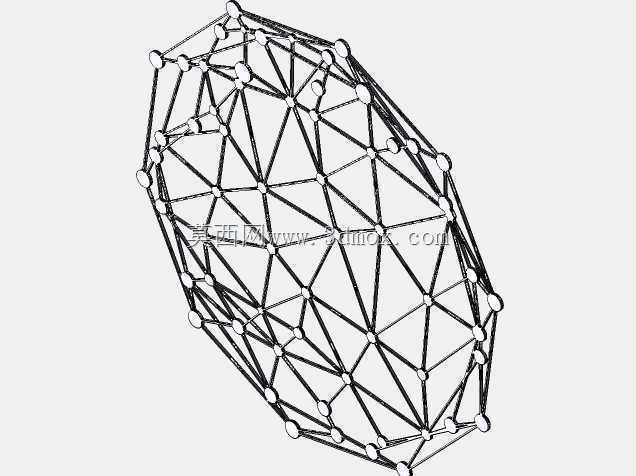

  • 流线型弯弧细长金属杆件结构设计
  • 流线型弯弧细长金属杆件结构设计
  • 流线型弯弧细长金属杆件结构设计
  • 流线型弯弧细长金属杆件结构设计
  • 流线型弯弧细长金属杆件结构设计

  这类弯弧细长杆件在日常工程场景里的覆盖范围极广,小到民用穿戴设备的支撑构件,大到工业设备里的导流、承力辅件,都能见到同类型结构的身影。做这类构件的三维设计时,最先要锚定的不是曲面造型本身,而是实际安装后的受力边界——很多新手建模时只顾着把曲线拉得顺滑,忽略了杆件两端的安装位预留,最后做出来的模型要么装配时和相邻零件发生干涉,要么实际受力后应力集中在弯弧拐点处,直接导致构件变形失效。

  从结构特性来看,这类细长弯杆的核心功能是在有限的安装空间内,完成力的传导或者形态的支撑,比如用在穿戴类产品上时,弯弧段需要完全贴合人体接触面的弧度,不能有突兀的折角,否则长期使用会出现硌压的问题;如果用在工业流体相关的设备上,光滑的流线型弧面能减少流体经过时的阻力,避免紊流带来的设备振动。设计过程中要先确定两端安装点的相对坐标,再根据实际使用的避让需求调整弯弧的曲率半径,曲率不能出现突变,整个杆身的截面尺寸要保持一致,除非有特殊的受力加强需求,否则不要随意在杆身上做截面突变,不然很容易在变截面位置出现应力集中的问题。

  实际选型适配的时候,要先核算安装边界的尺寸:两端安装点的直线距离决定了弯弧的弦长,周边需要避让的零件轮廓决定了弯弧的最大拱高,杆身的直径则要根据承受的载荷来计算,如果是承受静态挂重的场景,要校核弯弧段的挠度,确保满载情况下杆身的变形量在允许范围内;如果是承受动态交变载荷的场景,还要重点验算弯弧拐点处的疲劳强度,必要时可以在弯弧内侧做局部的加厚处理,不过加厚段要做平滑过渡,不能出现台阶状的结构。

  建模的时候要注意,整个弯弧的曲线要做曲率连续检查,不能出现G0连续的硬折点,哪怕是肉眼很难分辨的微小折角,在后续做有限元分析的时候都会出现应力异常集中的问题,实际生产出来的零件也会在那个位置提前出现断裂。杆身的扫掠路径要完全贴合前期确定的安装轨迹,扫掠用的截面轮廓要和实际选用的型材截面保持一致,如果是圆形截面的杆件,要注意扫掠过程中截面不要发生意外扭转,否则最终成型的杆件会出现拧转的问题,装配时无法对准安装孔位。

  这类构件的安装固定方式通常有两种,一种是两端做插接结构,对应安装座上预留插孔,装配时涂胶或者打紧定螺钉固定;另一种是两端做折弯的挂耳结构,直接通过螺丝锁付在相邻构件上。不管采用哪种固定方式,设计时都要在安装端预留足够的装配操作空间,不能出现螺丝批无法垂直对准锁付位置的情况,也不能让安装端和周边的零件间隙过小,导致装配时零件无法卡入到位。

  另外还要考虑实际使用中的磨损问题,如果杆件和其他部件存在相对滑动接触,接触段的表面粗糙度要做相应要求,必要时可以在接触位置增加衬套,避免杆身长期摩擦后出现磨损过量、间隙变大的问题。如果是在有腐蚀介质的环境下使用,还要在模型设计阶段就考虑表面处理的层厚,避免因为镀层、涂层的厚度导致杆身尺寸超差,装配时出现卡滞。很多设计人员容易忽略表面处理的厚度影响,按裸件尺寸建模加工,最后做完全部表面处理后零件尺寸偏大,无法装入预设的安装位,造成不必要的返工。

  做这类细长弯杆的结构校验时,不要只做静态的受力分析,还要结合实际使用中的动作轨迹做运动干涉检查,模拟杆件在整个运动行程里和周边所有零件的相对位置,确保全行程内都不会出现碰撞、剐蹭的问题。尤其是当杆件作为活动构件使用时,弯弧的轨迹要完全匹配运动路径,不能在运动到极限位置时和设备的外壳或者内部其他构件发生干涉。
