八倍位移放大式压电致动结构设计

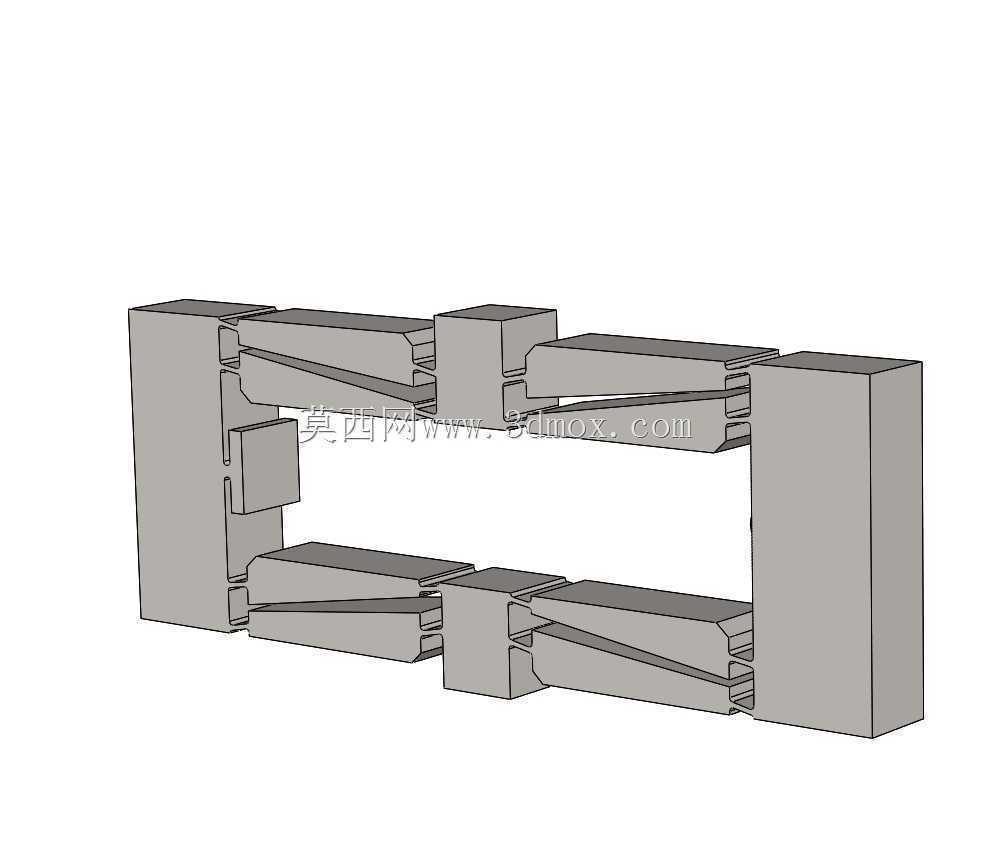

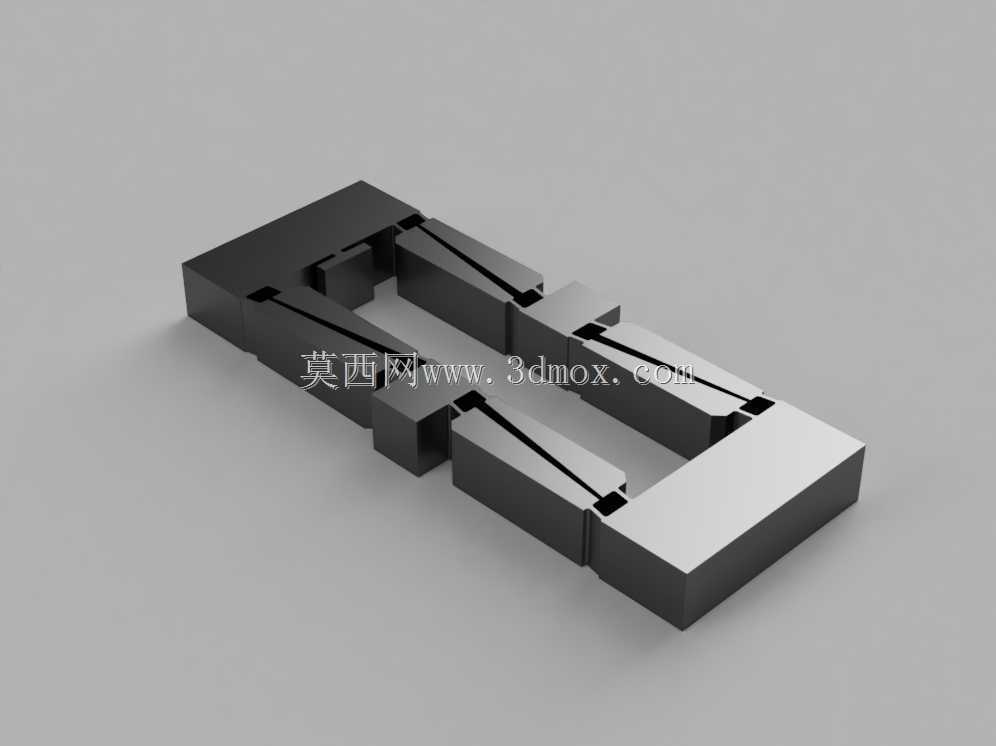

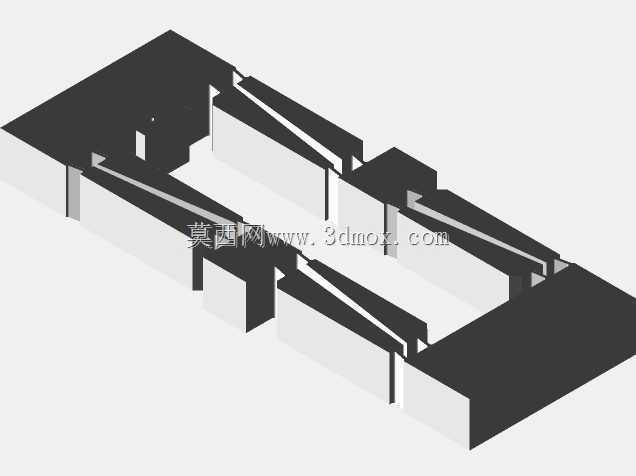

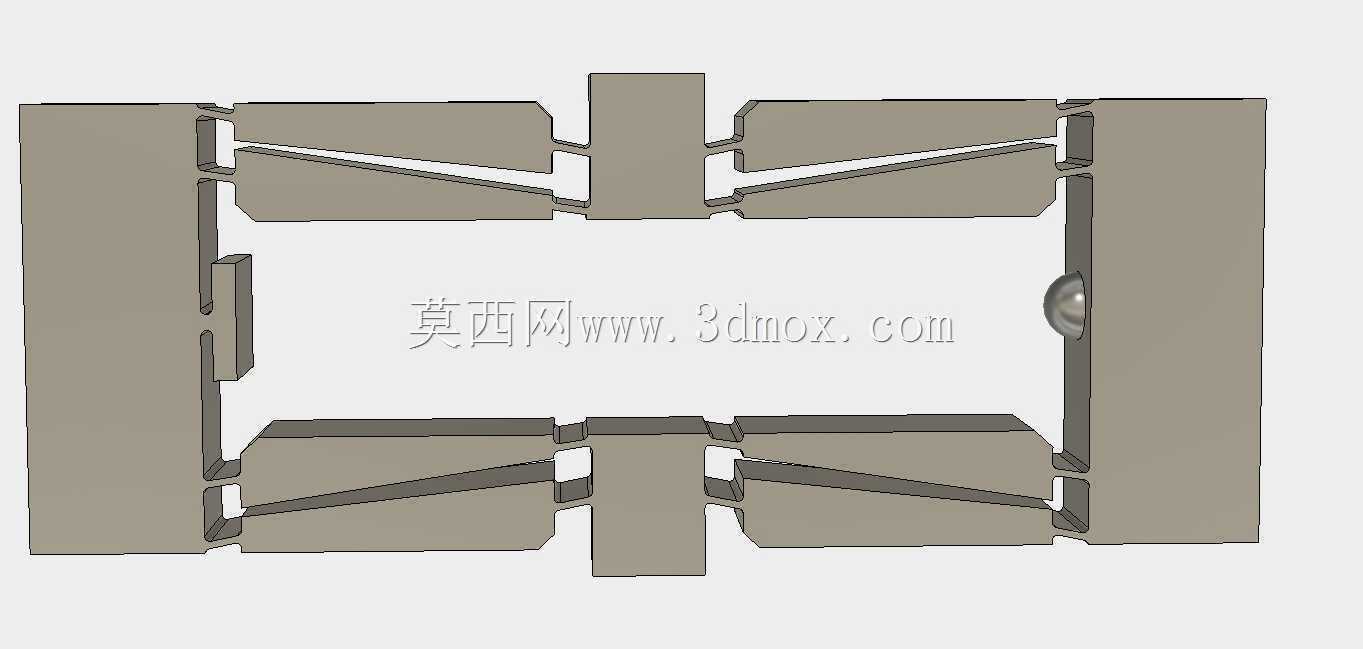

　　这套压电致动结构，核心面向微纳精密驱动场景开发，常见于超精密定位平台、微纳操作装备、光学元件微调机构这类对输出位移精度、响应速度有严苛要求的工业场景，解决常规压电堆输出位移量过小，无法直接满足毫米级微行程驱动需求的工程痛点。从结构原理来看，设计采用对称式桥式柔性放大构型，依托柔性铰链的弹性形变传递动力，全程无机械摩擦、无传动间隙，能够完美保留压电元件响应速度快、位移分辨率高的核心优势，同时通过杠杆与桥式复合的放大路径，将压电堆的输出位移放大8倍，适配36×5×5规格的标准压电堆安装尺寸，压电元件的工作电压范围覆盖常规50微米形变对应的驱动区间，可直接匹配市面上主流的压电驱动控制器使用。在结构布局上，整体采用完全对称的双端输出设计，

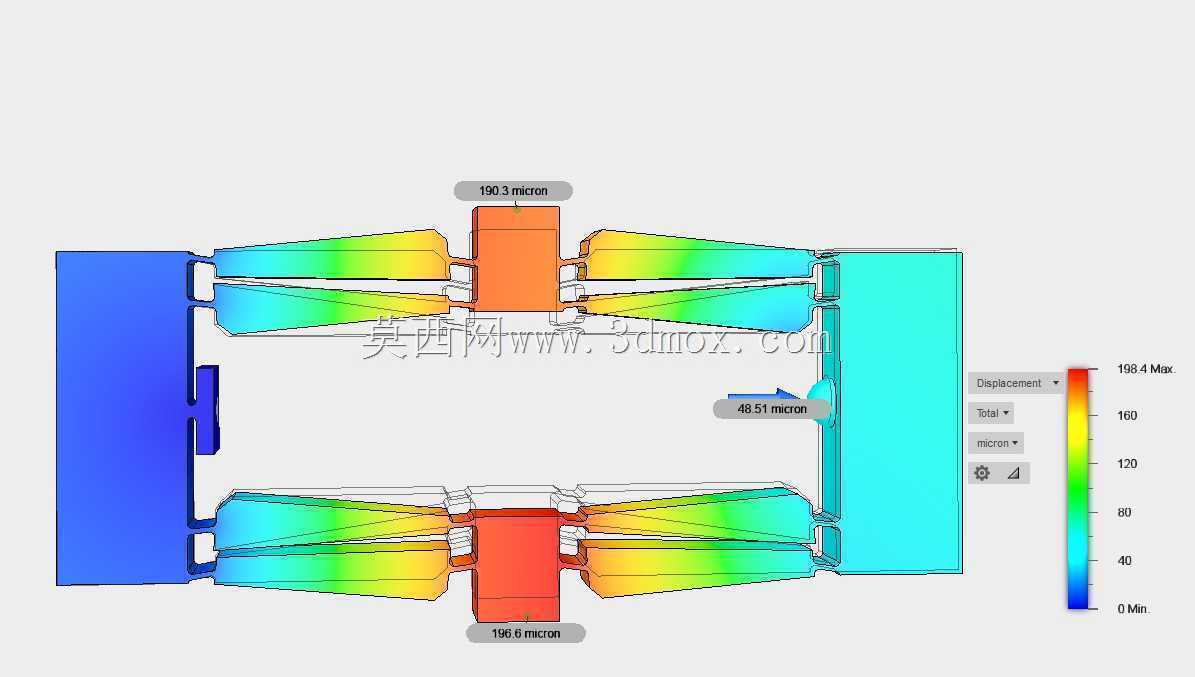

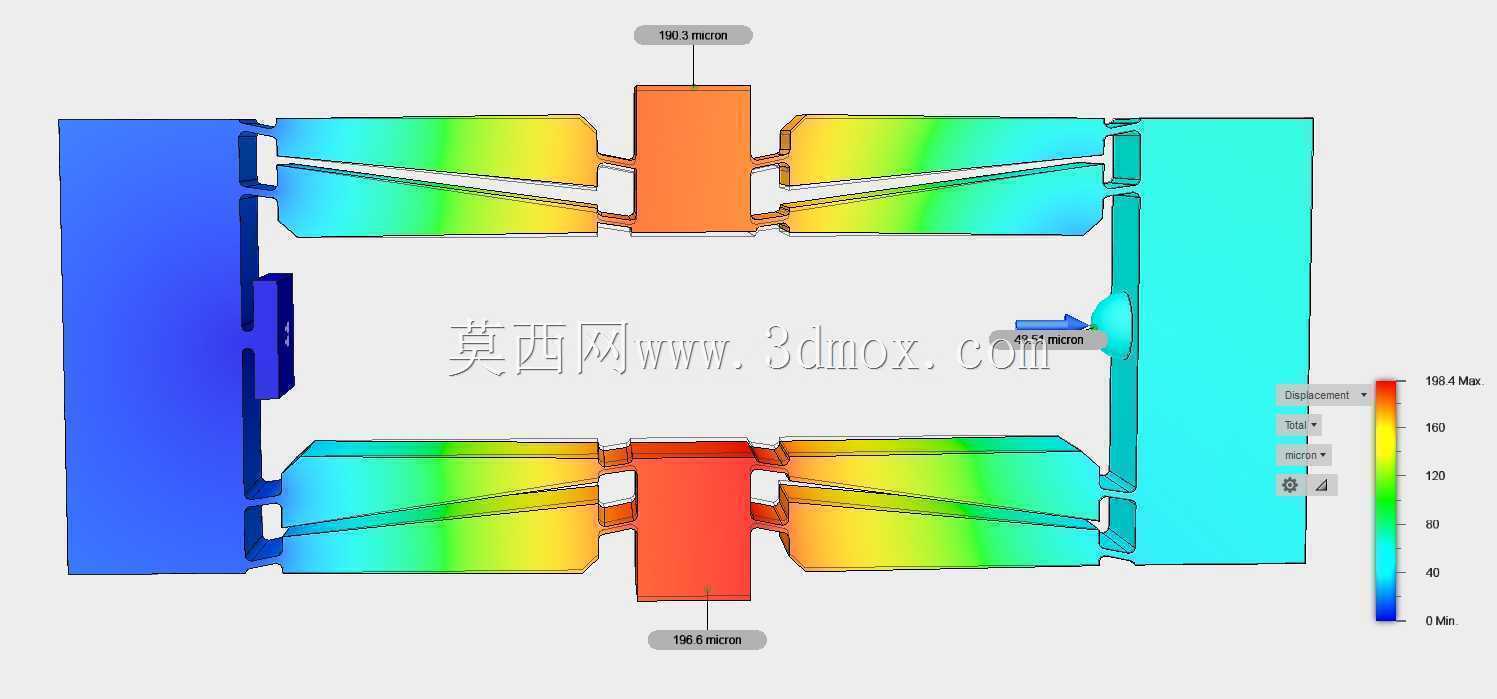

　　左右两侧的输出端可同步输出同向位移，避免单端放大带来的侧向倾覆力矩，降低驱动过程中的附加应力，保证输出位移的线性度与重复定位精度；中间的安装槽位严格匹配压电堆的外形尺寸，预留了足够的预紧安装空间，可通过预紧螺栓调整压电堆的初始预压力，避免压电元件受拉损坏，同时保证动力传递的刚性。柔性铰链的薄弱位置做了应力优化，通过有限元仿真反复校核形变过程中的应力分布，将最大应力控制在材料的疲劳极限以内，保证长期往复工作下的结构寿命，避免应力集中导致的铰链断裂问题。安装边界方面，整体结构的外轮廓为对称矩形，左右两侧的固定端设置了标准安装孔位，可直接通过螺栓固定在设备基座上，输出端预留了与负载连接的螺纹接口，不需要额外设计转接件即可完成装配，

　　适配绝大多数微驱动装备的安装空间要求。实际应用中，这类放大式压电致动器可直接用于精密光学镜头的焦距微调、微纳加工平台的Z向进给、微操作机器人的末端驱动，相比传统的电磁式微驱动方案，具备体积小、响应快、无电磁干扰、断电自锁的优势，尤其适合在对电磁兼容性有要求的半导体检测、精密测量设备中使用。设计过程中重点考量了加工工艺性，整体结构可通过整块金属材料线切割加工成型，不需要额外的装配拼接，避免装配误差带来的精度损失，加工完成后仅需要对柔性铰链位置做去应力处理，即可保证长期使用的尺寸稳定性。位移传递路径上，每一级杠杆的传动比都经过精确计算，在保证放大倍数的同时，尽可能降低结构的刚度损失，兼顾输出位移与输出推力的平衡，

　　避免放大倍数过高导致输出推力不足，无法带动额定负载的问题。对称式的结构设计还能抵消压电堆工作过程中产生的侧向力，减少对安装基座的附加振动，提升驱动过程的平稳性，即使在高频往复驱动的工况下，也能保持稳定的位移输出，不会出现偏载卡顿的问题。
