雕花镂空智能烟灰缸外观结构设计

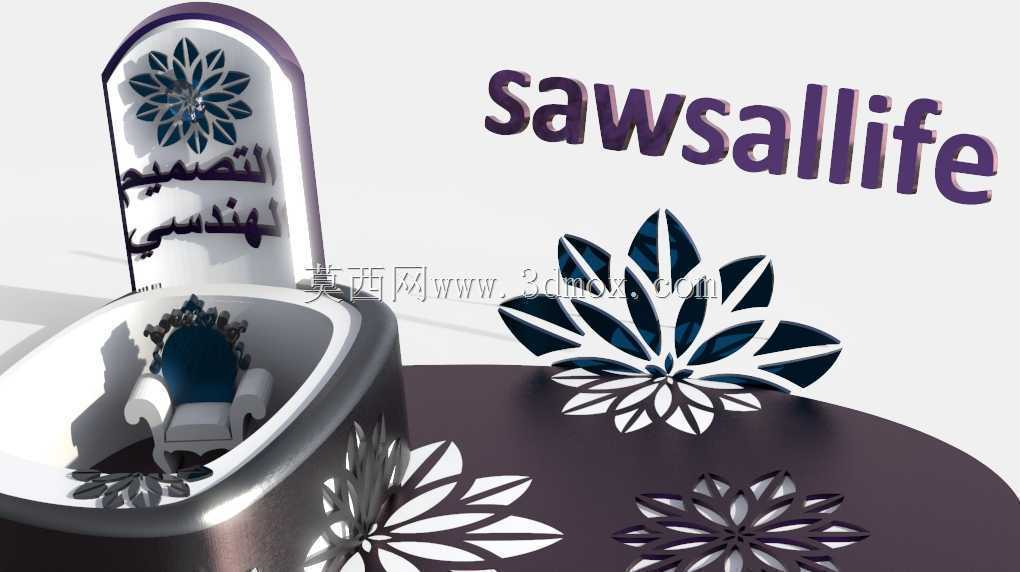

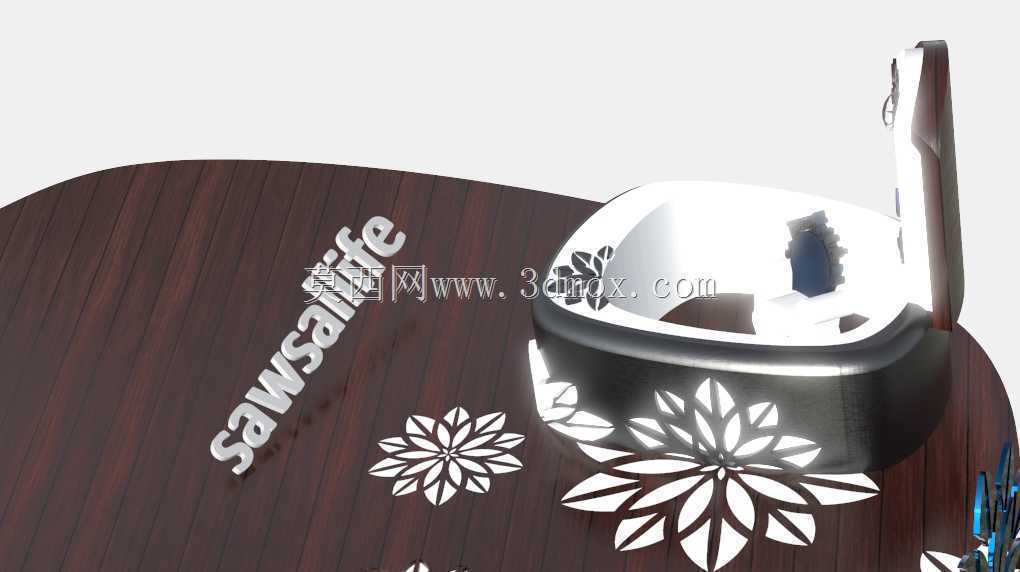

　　这款带镂空雕花结构的桌面烟灰缸，主要面向商用办公接待、家居客厅茶几、休闲会所茶桌等场景使用，区别于传统敞口烟灰缸的设计，其带翻盖的闭合结构能有效避免烟灰被气流吹散，同时减少烟味在室内空间的无组织扩散，适配有禁烟要求的半开放公共接待区域使用需求。设计初期首先考虑的是日常使用的操作便利性，翻盖采用后置枢轴连接结构，开合角度预留至110度，单手按压翻盖前缘即可完成开启动作，枢轴位置内置阻尼结构，开合过程无突兀撞击声，闭合后上盖与缸体贴合面预留0.2mm的密封间隙，既不会因为加工公差导致卡滞，也能保证闭合状态下的挡灰效果。缸体主体采用圆角方形轮廓，整体外轮廓尺寸控制在120mm120mm75mm范围内，放置在常规厚度的玻璃茶几、

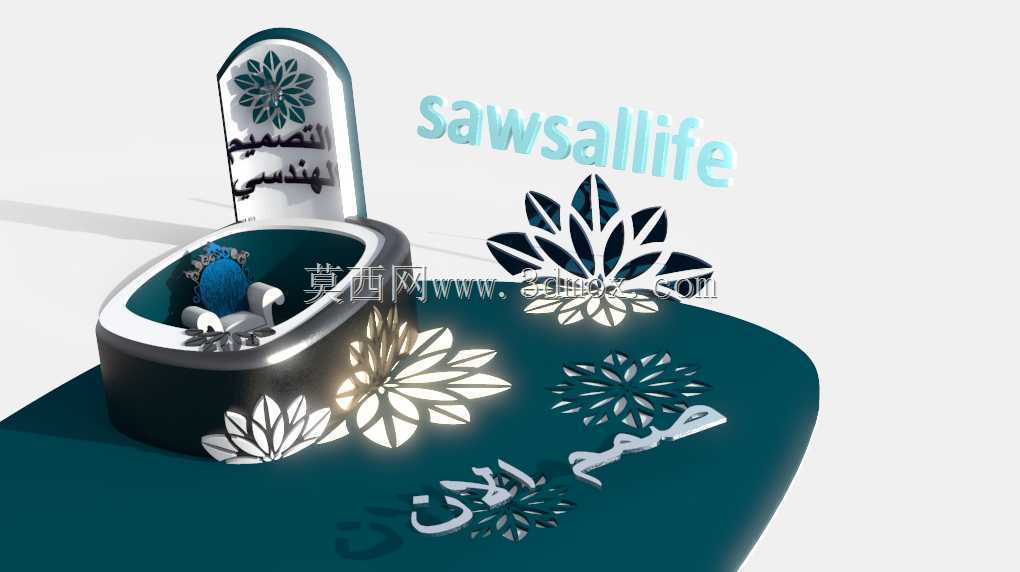

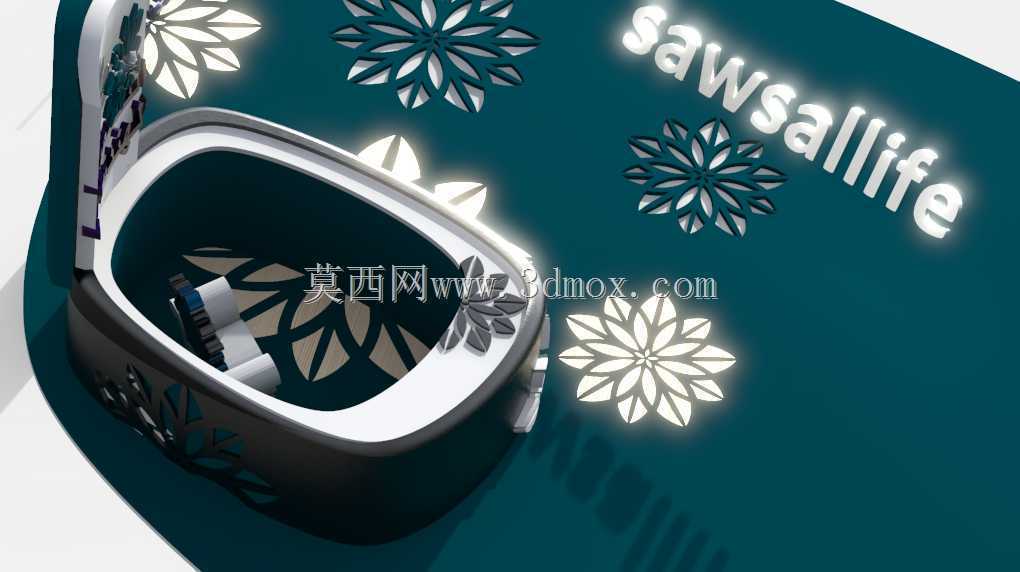

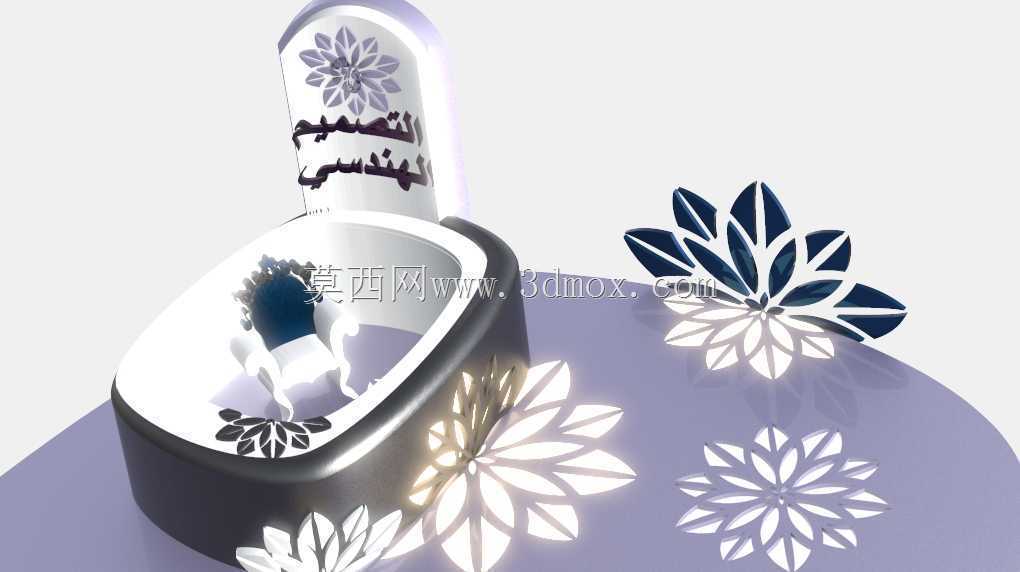

　　实木桌面上不会占用过多摆放空间，底部预留3mm深度的环形防滑垫安装槽，安装硅胶防滑垫后可避免日常挪动时刮花桌面漆面，同时降低放置时产生的碰撞噪音。缸体侧壁的镂空莲花纹样是外观设计的核心部分，纹样采用等宽切边处理，镂空缝隙宽度统一为2mm，既保证了纹样的视觉完整性，也能避免烟蒂从缝隙处掉落，同时镂空结构可在闭合状态下辅助缸内空气流通，避免烟蒂闷燃产生过多异味。缸体内腔设计为独立可取出的盛灰内胆，内胆深度为50mm，单次盛灰容量可满足3-5人日常接待1-2天的使用需求，内胆上口设置外翻边结构，与缸体内壁的承托台阶配合，取出清理时不会出现烟灰洒落的问题，内胆与缸体之间预留1.5mm的装配间隙，日常清理拆装无需对位调整，操作顺畅。

　　上盖内侧设置有独立的烟蒂搁置槽，搁置槽深度为8mm，可临时放置未燃尽的香烟，避免烟体滚落至桌面造成烫痕，搁置槽位置做了下沉处理，香烟放置后不会与上盖内侧平面接触，避免烟体熄灭。整体外观的曲面过渡全部采用R3-R5的圆角处理，没有尖锐棱角，日常清洁擦拭时不会划伤手部，外表面做哑光质感处理，不易残留指纹和水渍，日常维护仅需用湿抹布擦拭即可。结构设计阶段充分考虑了注塑成型的工艺可行性，所有镂空结构的拔模角度统一设置为1.5度，缸体壁厚均匀控制在2.5mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，翻盖与缸体的枢轴连接采用一体式转轴座设计，无需额外加装金属合页，减少装配工序和零件数量，降低批量生产的成本。从实际使用场景出发，

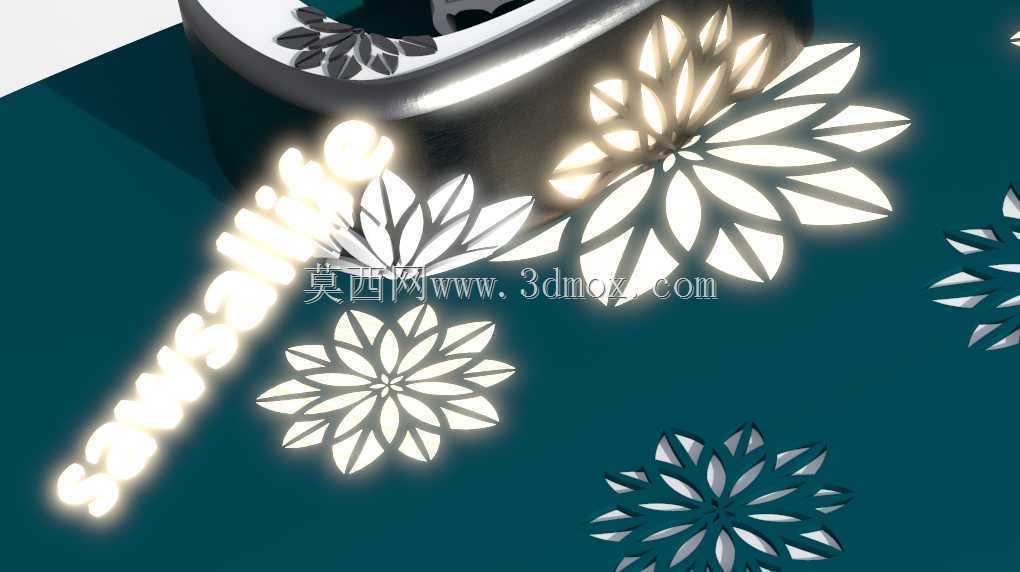

　　这款烟灰缸的重量控制在300g左右，日常挪动时手感扎实，不会因为重量过轻易被碰翻，即使出现意外倾倒的情况，闭合状态的上盖也能阻挡大部分烟灰和烟蒂洒落，降低清洁工作量。缸体底部的防滑垫安装槽采用环形连续结构，防滑垫粘贴后不会出现边缘起翘的问题，长期使用也不会脱落。镂空纹样的布局经过多次调整，莲花纹样的大小和位置与缸体侧面比例协调，不会因为纹样过大导致缸体结构强度不足，也不会因为纹样过小失去装饰效果，在光线照射下，镂空纹样会在放置平面投射出对应的光影，兼具实用功能与桌面装饰效果。
