伯莱塔6.35手枪木质握把片结构设计

　　该握把片为小型半自动手枪的握持贴合构件，适配伯莱塔6.35口径紧凑型手枪的握把框架安装需求，主要应用于民用枪械配件定制、老旧枪械配件修复替换、木质枪托握把类产品的铣削加工验证场景，在枪械维修工坊、定制枪械配件生产、射击运动器材维护领域有明确的使用需求。从实际使用功能来看，该构件直接贴合使用者手掌握持区域，一方面需要覆盖手枪握把框架的金属外露部分，避免低温或高温环境下金属材质直接接触手掌带来的不适感，另一方面通过木质材料的天然阻尼特性提升握持摩擦力，在连续射击或手部出汗的场景下降低打滑概率，同时两片式对称结构完全包裹握把侧方，可遮挡握把内部的击发机构、弹匣卡笋等内部构件，避免日常使用中灰尘、汗液侵入枪械内部造成构件锈蚀或卡滞。

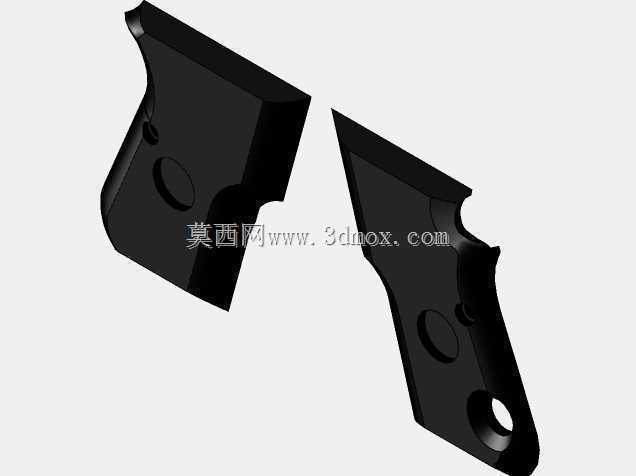

　　设计过程中首先需要完成握把框架安装基准的逆向拟合，通过扫描原枪握把的金属贴合面获取安装边界数据，握把片内侧曲面完全匹配握把框架的外侧轮廓，保证安装后无翘边、缝隙均匀，贴合面间隙控制在0.1mm以内，避免安装后出现晃动异响。安装定位采用两点定位结构，对应握把框架上的固定销孔位置设计贯穿安装孔，其中上方孔位对应握把保险的避让位置，下方孔位对应握把固定螺钉的安装位置，安装后通过螺钉锁紧即可将两片握把片牢牢固定在金属框架上，无需额外粘接或辅助固定。外形设计上充分考虑人机工程学要求，握把片外侧曲面根据手掌自然握持的弧度做过渡处理，虎口贴合位置做圆弧收边，避免棱角硌手，边缘位置做0.5mm的倒角处理，既避免安装后边缘割手，

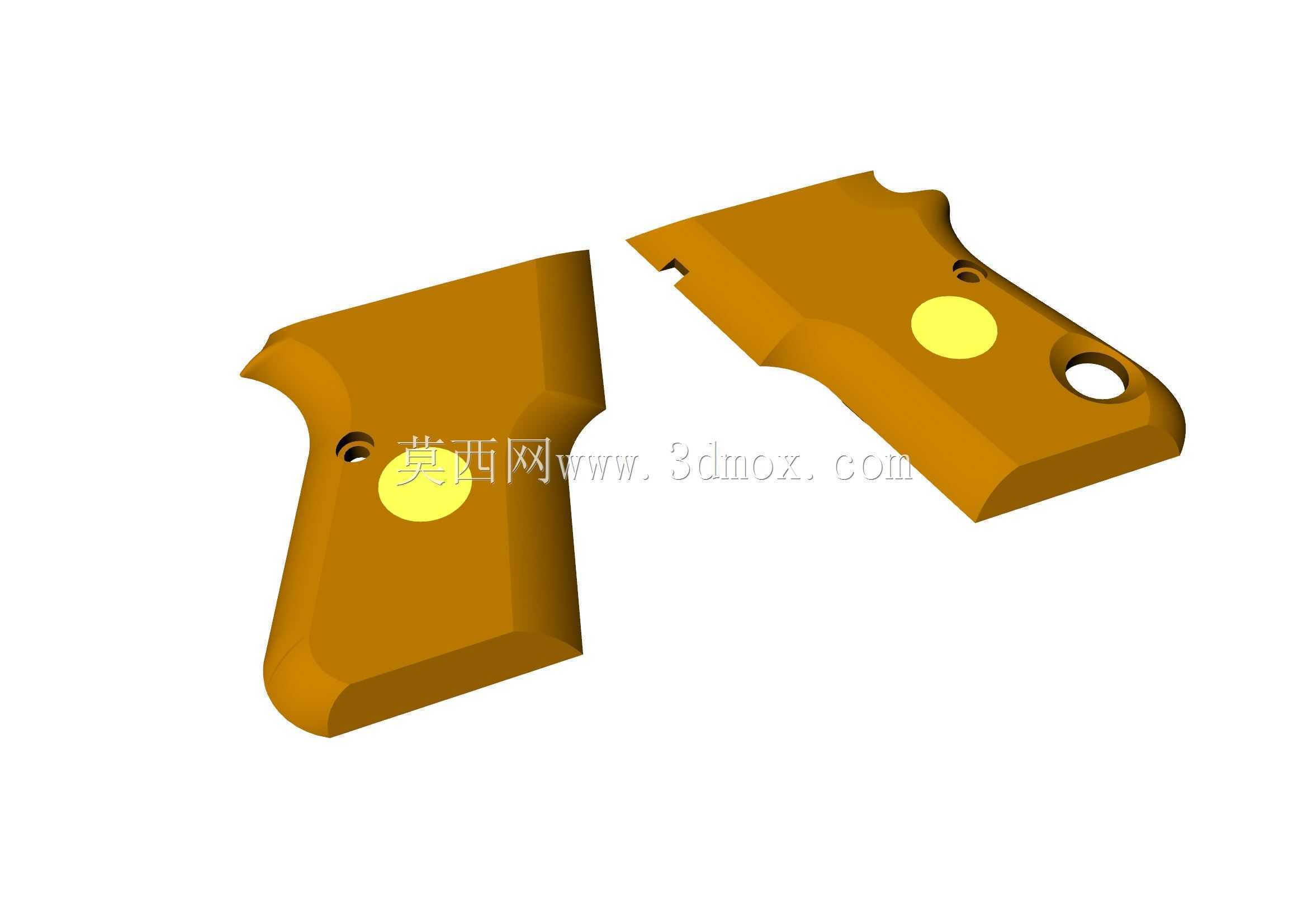

　　也能在木材受潮膨胀时预留变形余量，不会因膨胀导致边缘突出刮擦衣物。针对木材铣削加工的工艺特性，整个构件的所有曲面均采用G1连续过渡，无小于1mm的内尖角，避免铣削加工时出现木材崩边、断刀的问题，外表面的黄色圆形标记区域为握持受力的核心位置，该区域做微凸处理，贴合手掌大鱼际的自然凹陷，提升长时间握持的舒适度。安装边界方面，单片握把片的整体厚度控制在8mm，安装后整体握把宽度不超过32mm，适配多数使用者的手掌握持尺寸，所有安装孔的位置度公差控制在0.05mm以内，保证和原枪配件的互换性，无需二次修配即可直接安装使用。材质适配层面，该结构设计可适配胡桃木、花梨木、枫木等常见枪械握把用材，不同硬度的木材均可通过调整铣削进给参数完成加工，

　　加工完成后仅需表面打磨上油即可使用，无需额外表面处理。从结构可靠性角度出发，握把片最薄位置位于上方虎口贴合处，厚度不小于3mm，可承受日常握持的挤压力以及射击时的后坐力冲击，不会出现开裂、断裂的问题，同时木质材料的抗冲击特性可吸收部分射击后坐力，提升射击时的手感。
