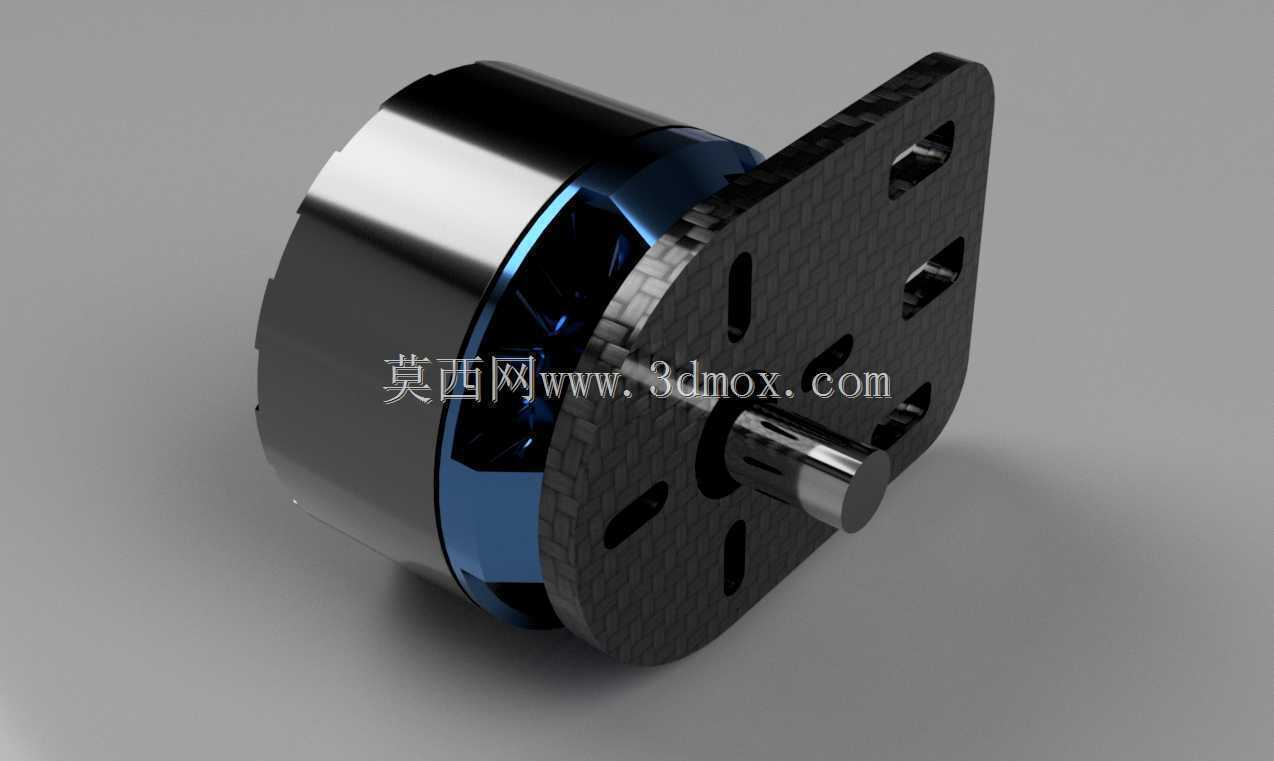

带6355电机的电动滑板动力安装支架

　　在个人短途代步设备的结构设计中，动力单元的安装固定直接决定了整车运行的可靠性与传动效率，这款适配6355规格外转子无刷电机的安装支架，正是针对电动滑板这类紧凑空间代步设备开发的专用固定结构。日常使用场景里，电动滑板的动力段需要承受起步急加速的瞬时扭矩、颠簸路面的持续振动、甚至紧急制动时的反向冲击，支架作为连接电机主体与滑板桥架的核心受力件，所有结构细节都围绕实际工况的受力需求展开。从结构布局来看，支架采用一体化板式承载结构，安装面直接贴合电机端盖的止口定位面，避免额外转接件带来的装配公差累积，板面预留的多组腰型安装孔，既可以适配不同孔距的6355电机端盖固定需求，也能给传动同步带的张紧调整留出足够的调节行程，

　　不需要额外增加张紧轮结构就能完成皮带松紧度的校准，有效压缩动力段的整体占用空间。考虑到电动滑板的安装边界限制，支架的整体厚度控制在满足强度要求的最小值，外轮廓做了多段切边处理，避开桥架转动时的摆臂运动轨迹，同时也不会和滑板板面的底部缓冲垫产生干涉，安装完成后电机轴的输出中心高与桥架轮轴的中心高保持严格共面，保证同步带传动时的带轮平行度，减少偏磨带来的传动损耗与异响问题。支架的受力区域做了局部加厚处理，也就是和电机端盖贴合的核心承载区，厚度比边缘安装段高出2毫米，对应电机固定螺丝的位置做了沉孔设计，螺丝锁紧后端面不会突出支架表面，避免和周边的线束、传动带产生刮擦。板面开设的多组异形镂空槽，并非单纯的减重设计，

　　这些槽位的位置刚好对应电机外壳的散热风道走向，滑板行进时的迎面气流可以穿过镂空槽直接带走电机外壳的热量，避免长时间高负载运行时电机热量堆积，同时镂空结构也能减少支架整体重量，降低滑板的非簧载质量，提升滑行时的路面反馈质感。从安装适配性来说，这款支架不需要对现有滑板桥架做额外打孔改造，支架侧边的固定卡槽可以直接卡入标准滑板桥架的安装位，通过两组锁紧螺丝就能完成固定，装配时只需要先将电机固定在支架上，调整好皮带张紧度后再将支架整体锁附在桥架上，相比分体式的固定片结构，装配工序更简单，后期维护时拆卸电机也不需要反复校准传动带的位置。实际工况验证中，这类支架需要承受6355电机最大3牛米以上的持续输出扭矩，在过减速带、路面坑洼的冲击下，

　　支架的安装面不会出现形变位移，保证电机轴和轮轴的相对位置始终处于设计公差范围内，避免出现传动带跳齿、电机轴偏磨等常见故障。针对电动滑板户外使用的场景，支架的边角都做了R2以上的圆角处理，没有尖锐的突出棱角，避免装配或者日常维护时划伤操作人员，同时板面的纹理处理也能提升安装时的摩擦力，锁紧螺丝后不容易出现松动移位。在结构设计的细节上，支架和电机接触的面做了平面度公差控制，整个安装面的平面度误差不超过0.1毫米，保证电机安装后端盖受力均匀，不会因为安装面不平导致电机转子出现偏心，运转时产生额外的振动和噪音。对于从事代步设备结构设计、非标传动单元固定设计的工程师来说，这类支架的设计逻辑可以直接复用在其他紧凑空间的电机安装场景中，比如小型电动滑板车、便携动力设备的动力固定结构，只需要调整安装孔的位置和轮廓尺寸，就能快速适配不同规格的电机与安装基体，不需要从零开始做受力结构的验证，有效缩短产品开发的周期。
