双缸活塞式发动机剖面结构展示模型

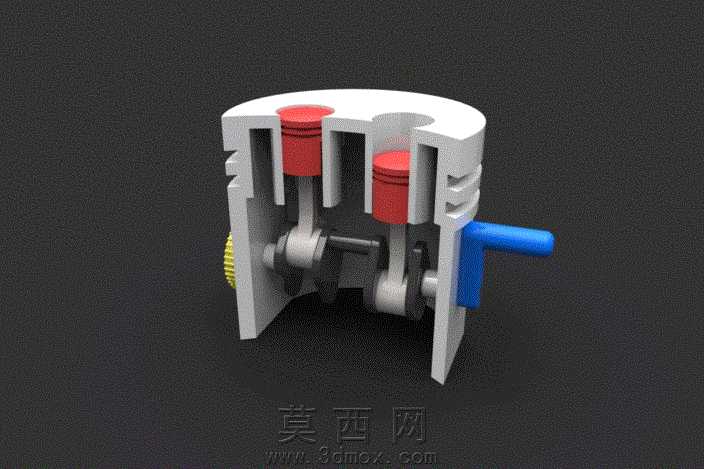

本模型为双缸活塞式发动机的剖面展示结构，采用三维建模软件完成全参数化设计，整体采用半剖视的呈现方式，清晰展现发动机内部的核心传动与做功结构。建模阶段首先完成缸体主体的轮廓绘制，采用对称式双缸布局设计，缸体外壁预留散热槽结构，还原小型内燃机的典型外观特征；缸体内部做掏空处理，精准匹配活塞的运动行程空间，两个缸筒呈平行排布，保证活塞上下运动的同轴度精度。活塞部件采用分体式建模，顶部为红色耐高温材质的活塞顶，下部连接活塞销与连杆，连杆与曲轴的配合处做了轴孔间隙的仿真设计，还原真实发动机的装配公差要求。曲轴部分采用整体式偏心轴结构，一端延伸出蓝色的动力输出轴，可直观展示动力传递路径，曲轴配重块与连杆轴颈的过渡处做了圆角处理，符合机械加工的工艺要求。渲染阶段采用哑光深灰色背景突出主体结构，缸体部分赋予白色哑光工程塑料材质，模拟教学展示模型的质感；活塞顶部采用高饱和度红色哑光材质，与白色缸体形成强烈视觉对比，便于快速识别活塞位置；输出轴采用亮蓝色塑料材质，曲轴、连杆等传动部件赋予银灰色金属质感，区分不同功能的零部件。设计思路上以教学展示为核心目标，通过半剖结构省略不必要的外部壳体遮挡，让观察者可以直接看到活塞往复运动、曲轴旋转运动的转换过程，清晰呈现内燃机将直线往复运动转化为旋转动力的核心原理，各部件的装配关系完全符合真实发动机的机械逻辑，既可以作为机械原理教学的演示教具，也可用于3D打印制作实体展示模型，帮助初学者快速理解活塞发动机的内部构造与工作逻辑。
