立式大容量浆料搅拌混合设备结构

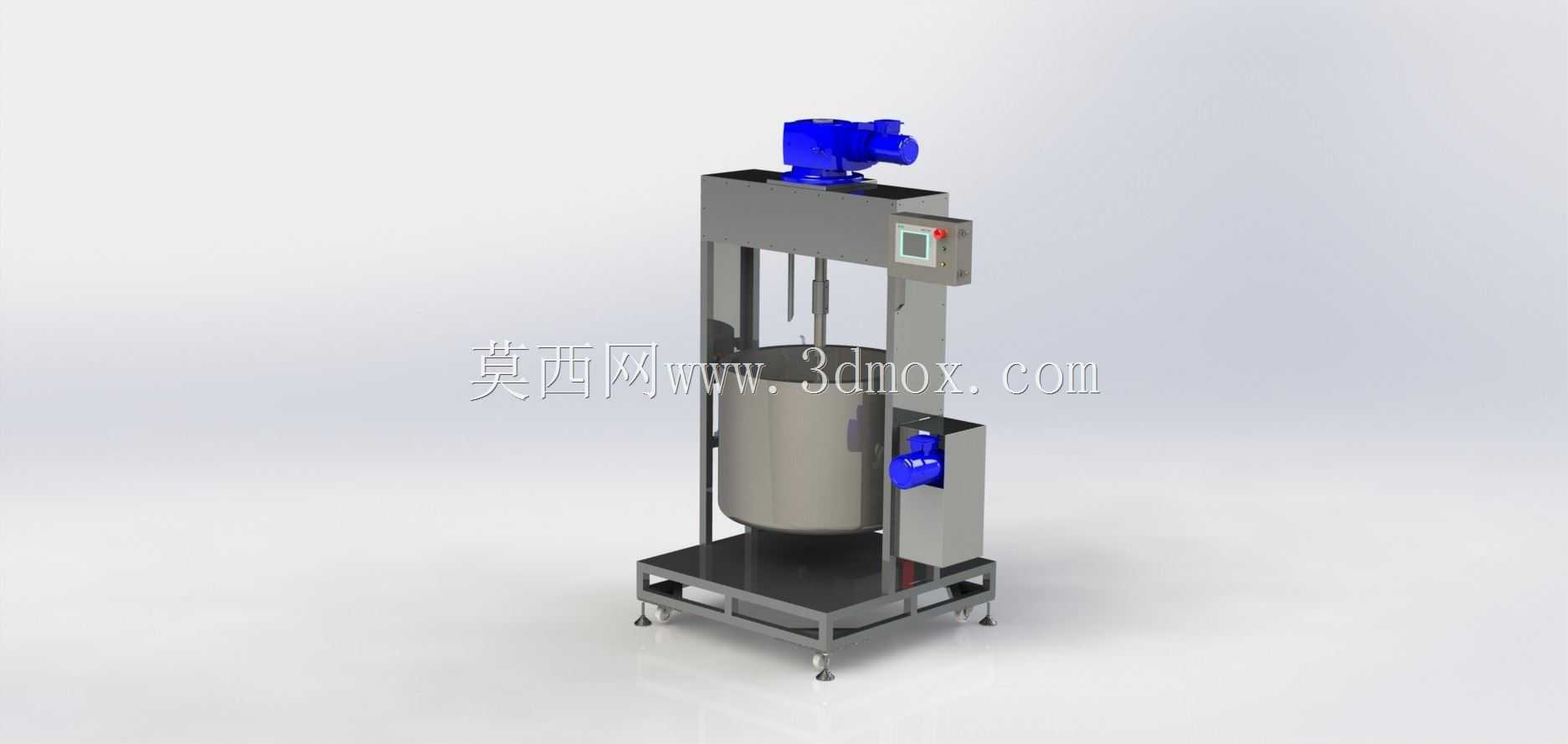

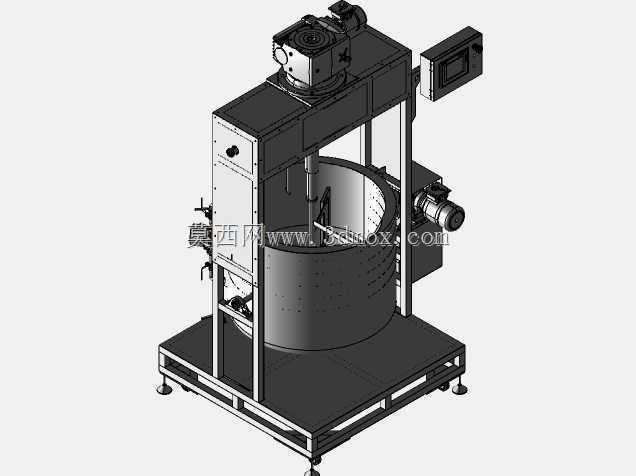

　　这款立式搅拌设备主要面向食品加工、精细化工等行业的中高粘度物料混合场景，适配150-200公斤批次的酱料、膏体、悬浮类物料处理需求，在烘焙原料调配、复合调味料生产、日化膏剂制备等工况中都能见到同类结构的应用。设备整体采用立式框架布局，底部配置带脚轮的方管焊接底座，既保证了整机运行时的结构稳定性，也预留了短距离工位转移的调整空间，安装时无需额外浇筑地脚，仅需将脚轮调平锁定即可完成固定，对车间场地的适配性较强。

　　搅拌驱动单元布置在设备顶部框架位置，采用减速电机直连搅拌轴的传动结构，省去了中间皮带、链轮传动的冗余环节，既降低了传动损耗，也减少了日常维护的点位。搅拌轴深入罐体内部，配置多组不同形式的搅拌桨叶，靠近罐底的桨叶采用刮壁式设计，运转时可以贴合不锈钢罐体的内壁与底部，避免高粘度物料附着在罐壁形成滞留层，保证整罐物料都能参与循环混合，不会出现局部混合不均、物料沉积结块的问题。

　　罐体采用敞口式不锈钢结构，底部设置放料接口，批次生产完成后可以通过底部阀门快速完成出料，罐体与上部框架采用可分离式定位设计，清洗时可以将罐体单独移出，方便对罐体内壁、搅拌桨叶进行彻底清洁，符合食品、日化类生产的卫生管控要求。设备侧部框架上集成了控制按钮与急停开关，操作位高度符合人体工程学设计，操作人员站在设备侧方即可完成启停、调速等操作，无需额外搭建操作平台。

　　从结构设计逻辑来看，这款设备的框架采用矩形钢管焊接成型，焊接位置做了打磨钝化处理，外部做哑光防护涂装，既避免了焊接应力带来的框架变形，也能适应生产车间多水、多清洁药剂的使用环境，降低框架锈蚀的概率。上部驱动单元的安装位设置了加强筋板，抵消搅拌轴运转时产生的径向载荷，避免长时间运行后驱动位出现偏移、搅拌轴摆动的问题。罐体底部的支撑位做了定位卡槽设计，罐体放置到位后可以自动与搅拌轴保持同轴度，无需每次安装都反复调整对中，减少换产、清洗后的调试工作量。

　　设备的安装边界需要预留足够的操作与维护空间，整机占地尺寸约为1.2米见方，高度约2.4米，顶部驱动单元位置需要预留至少300mm的散热与检修空间，侧方操作位需要预留600mm以上的操作通道，底部放料位置需要预留接料容器的放置空间。考虑到搅拌高粘度物料时整机存在一定的动载荷，放置位置的地面承重需要满足每平方米500公斤以上的要求，避免设备运行时出现地面沉降、整机倾斜的问题。

　　在实际选型适配时，这类结构的搅拌设备可以根据物料的粘度特性调整搅拌桨的形式与电机功率，针对含颗粒的酱料类物料，可以将桨叶边缘做圆角处理，避免搅拌过程中打碎物料颗粒影响成品质感；针对易起泡的物料，可以调整搅拌转速与桨叶角度，减少搅拌过程中卷入的空气量，避免物料氧化或者后续灌装时出现容量偏差。设备的电气部分采用IP65以上的防护等级，适配车间清洗时的冲水作业环境，控制回路设置过载保护，出现搅拌卡滞、载荷超限时可以自动停机，保护驱动电机与搅拌结构不受损坏。
