三辊式钢板卷圆机SolidWorks设计模型

项目分类:机床 发布时间:2014-04-03 ID:529
  • 三辊式钢板卷圆机SolidWorks设计模型

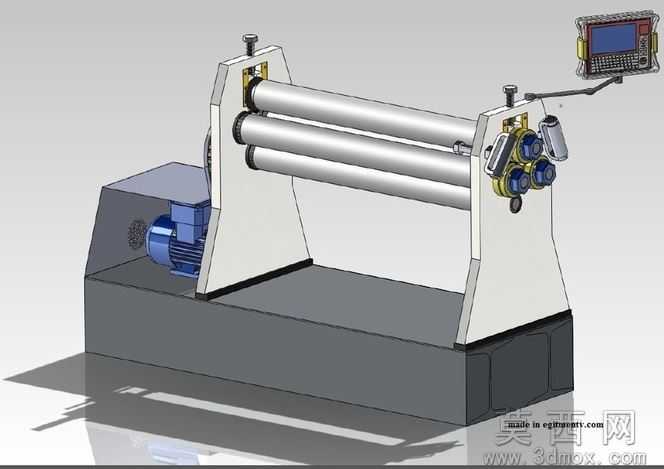

本模型为三辊式钢板卷圆加工设备的完整三维设计成果,建模全程基于SolidWorks2012平台完成,采用自底向上的装配建模流程:首先完成驱动电机、传动齿轮组、卷制辊轴、侧调节机构、操作控制盒、机架底座等单个零件的参数化建模,对每个零件的尺寸进行关联约束,再按照实际装配关系完成总装配合,添加了辊轴转动、调节手轮进给的运动限位约束,可直观模拟设备的作业动作过程。参数设计层面严格参照小型机械式卷板机的行业通用设计规范,三根平行工作辊的中心距、辊轴直径、有效加工长度、侧辊调节行程均匹配常规薄板卷圆加工的工艺需求,驱动端的减速电机选型参数与辊轴转速、卷制扭矩的传动比计算结果匹配,调节机构的手轮螺距、锁紧结构参数均符合机械设计手册的对应标准,可直接作为同类型设备改型设计的参数参考。渲染材质设置贴合工业设备的真实外观,机架与底座采用灰铸铁哑光材质,工作辊轴赋予抛光钢质金属质感,驱动电机添加蓝色工业漆材质,操作控制盒采用工程塑料与显示屏玻璃材质,各紧固件、操作手轮分别赋予对应金属与胶木材质,渲染效果清晰区分不同部件,直观呈现设备的真实外观形态。结构原理上,该设备为对称式三辊卷板结构,下侧两根工作辊为主动辊,由电机通过齿轮减速机构驱动同步同向转动,上辊为从动压辊,可通过两侧的调节手轮调整下压量,钢板送入辊缝后依靠辊面与钢板的摩擦力带动板材进给,通过三点连续弯曲实现钢板的塑性变形,完成不同曲率半径的圆筒卷制作业,侧置的数控操作盒可实现辊轴转速、进给量的参数调控,设备整体结构紧凑,传动路径简洁,适合小型金属加工场景的薄板卷圆工序。软件兼容方面,模型为SolidWorks2012原生格式,包含完整的零件特征树与装配配合关系,可直接在SolidWorks2012及以上版本中打开编辑,也可导出为STEP、IGS等通用三维格式,兼容UG、Pro/E、CATIA等主流三维设计软件,不存在特征丢失或装配错位问题。研发教学应用层面,该模型可作为职业院校机械设计、锻压机械课程的教学案例,帮助学生理解卷板设备的传动原理与结构组成,也可供小型钣金加工设备研发人员作为结构参考,用于设备改型、非标卷圆设备的方案设计,同时也可作为机械装配实训、三维建模练习的参考素材,帮助学习者掌握参数化装配建模、工业设备结构设计的相关技巧。
