立式升降台铣床SolidWorks三维设计模型

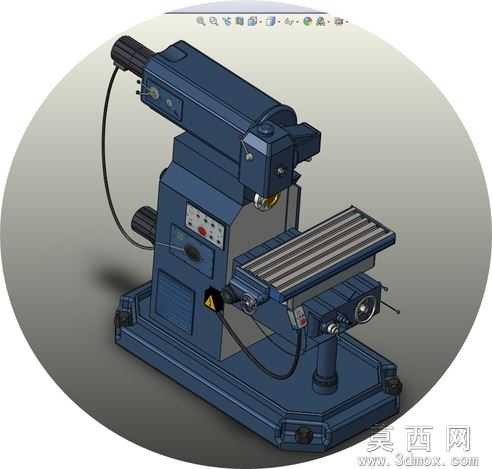

本模型为立式升降台铣床完整三维设计成果，建模全程基于SolidWorks2011平台完成，严格遵循通用立式铣床的实际结构比例开展参数化设计。建模流程遵循从核心部件到整体装配的逻辑：首先完成床身、升降台、滑座、工作台、主轴套筒、铣头本体等核心零件的独立建模，对床身导轨、主轴锥孔、工作台T型槽、升降丝杠副等关键结构均按照真实机床的尺寸公差标准做了特征还原，所有零件建模完成后通过同轴、重合、平行、距离等标准配合关系完成总装配，同时添加了工作台横向进给、纵向进给、升降台垂直进给的运动限位约束，完整还原铣床各运动轴的实际行程范围，装配过程中完成了全局干涉检查，确保各运动部件无结构冲突，可实现模拟运动演示。

参数设计层面，模型严格匹配通用立式铣床的性能参数：设定主轴端面到工作台面的距离调节范围、工作台三个进给方向的有效行程、主轴转速区间对应的结构尺寸、T型槽的槽宽与间距参数均与工业常用立式铣床参数一致，所有传动部件如丝杠、齿轮、手轮的传动比均按照真实机床的进给传动比设置，可直接用于运动仿真验证进给运动逻辑。

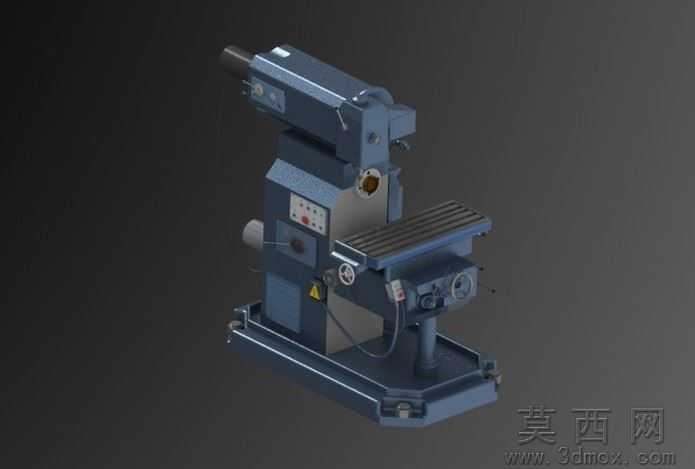

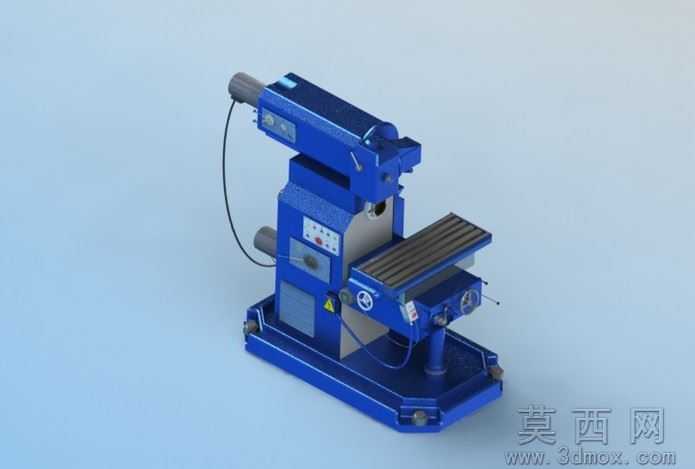

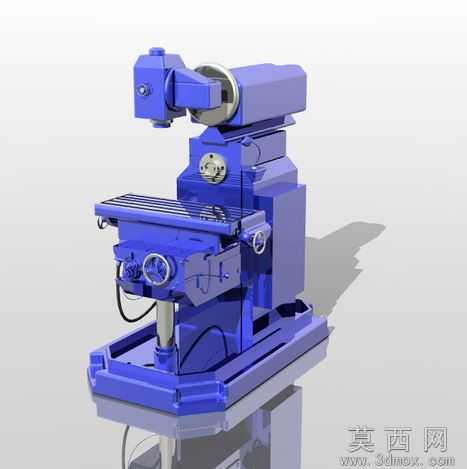

渲染材质环节，模型对不同部件做了差异化材质赋予：床身、底座等铸铁部件赋予哑光灰铸铁材质，还原铸件的磨砂质感；工作台、导轨等精加工工作面赋予金属磨削材质，体现加工面的光洁度；操作手轮、操作手柄赋予黑色酚醛塑料材质；电机外壳、冷却管线赋予对应工程塑料与橡胶材质，同时添加了场景环境光与方向光源，渲染输出的效果图可清晰展示铣床的整体外观与结构细节，同时附带STL通用格式文件，可直接导入切片软件用于3D打印验证。

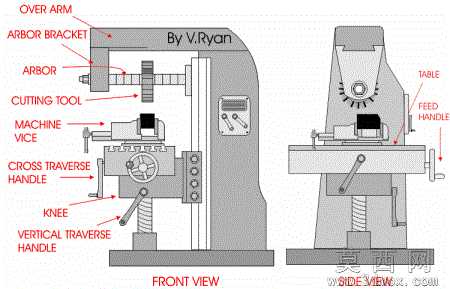

结构原理层面，模型完整还原立式铣床的工作逻辑：铣头垂直布置于床身上方，主轴带动铣刀做旋转主运动，工件装夹在工作台上，可通过三个方向的进给运动调整与刀具的相对位置，实现平面、沟槽、齿轮、成型面等多种铣削加工，模型清晰展示了主轴传动系统、进给传动系统、冷却系统、操作机构的布局关系，可直观理解立式铣床的切削加工原理。

软件兼容层面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上所有版本中打开编辑，同时导出的STL格式为通用三维交换格式，可兼容UG、Pro/E、Mastercam、CATIA等绝大多数主流三维CAD/CAM软件，无需格式转换即可开展后续的CAM编程、有限元分析、二次设计等工作。

研发教学应用层面，该模型可作为机械制造专业机床课程的教学演示教具，帮助学习者直观理解立式铣床的结构组成与运动原理；也可作为机床改造、专用铣床研发的基础设计模板，设计人员可在此模型基础上修改参数、添加专用功能部件，缩短专用机床的研发周期；同时也可用于数控编程教学的虚拟机床搭建，辅助开展铣削加工编程的仿真验证，降低实操教学的设备成本与安全风险。
