4x4双铰接转向多功能卡车比例模型

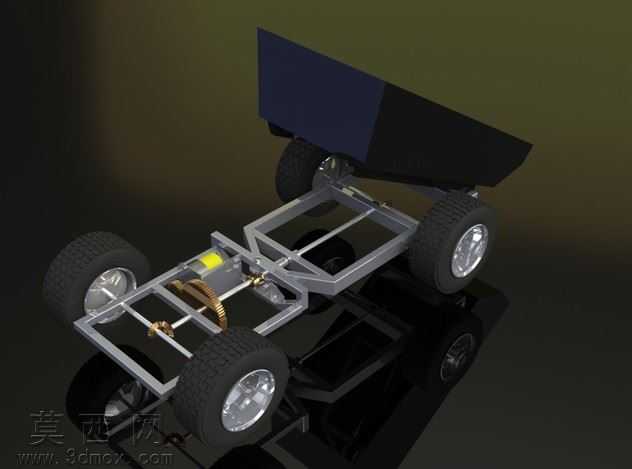

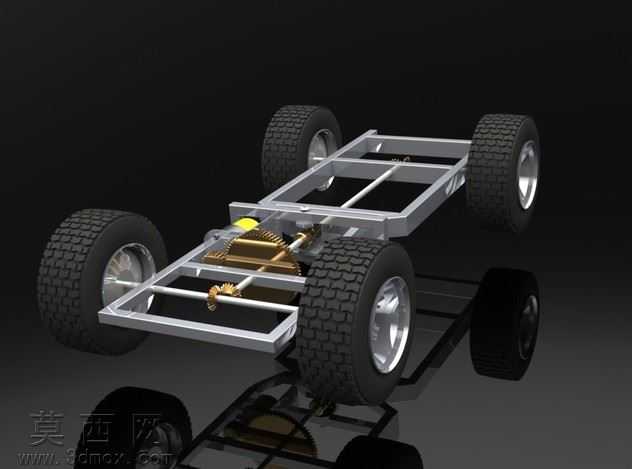

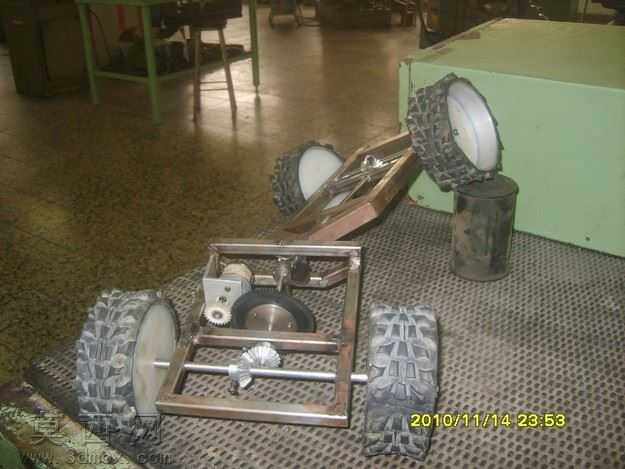

本作品为大学动力学课程相关的创意建模项目，以越野自卸卡车为原型完成4x4双铰接转向多功能车的比例模型设计，完整还原了实车的核心传动与转向逻辑。建模过程中优先搭建空间管阵式车架作为承载基础，通过等比例放样确定各安装点位的坐标，保证前后车桥、转向机构、动力单元、货厢的装配位置完全匹配实车布局。转向系统采用双铰接结构设计，通过分段式转向拉杆连接前后转向节，搭配齿轮式转向传动组件，可实现更小的转弯半径，还原铰接式车辆的转向特性，建模时对铰接点的转动自由度做了约束预留，可直接用于运动仿真验证转向轨迹。传动系统完整还原了从动力输出端到四个车轮的动力传递路径，包含传动轴、差速器、轮边连接结构，各传动部件的啮合间隙、装配公差均按照比例缩放后的工程标准设置，可直观展示4x4车辆的动力分配逻辑。行走系统搭配带真实胎纹的橡胶轮胎模型与金属质感轮毂，轮胎的径向弹性、轮毂的安装定位结构均做了细节还原，保证视觉呈现的真实感。上部的自卸货厢采用可翻转铰接设计，与车架尾部的铰接座匹配，预留了举升机构的安装空间，可拓展加装液压举升组件实现货厢倾翻功能。渲染阶段为车架赋予哑光金属材质，还原钢制车架的质感，为轮胎赋予深色橡胶材质并添加轻微粗糙度模拟真实轮胎的表面质感，为传动齿轮、轮毂等部件赋予亮面金属材质突出机械结构的精密感，货厢采用深色哑光工程材质，区分不同部件的材质属性。整体设计将课程所学的动力学知识融入实体建模，既还原了越野卡车的核心功能结构，也通过双铰接转向的设计优化了模型的通过性表现，可用于车辆结构教学、动力学仿真验证以及比例模型制作参考，完整展现了小型多功能越野车辆的底盘布局与工作原理。
