3D打印骨折康复脚踝固定支具设计

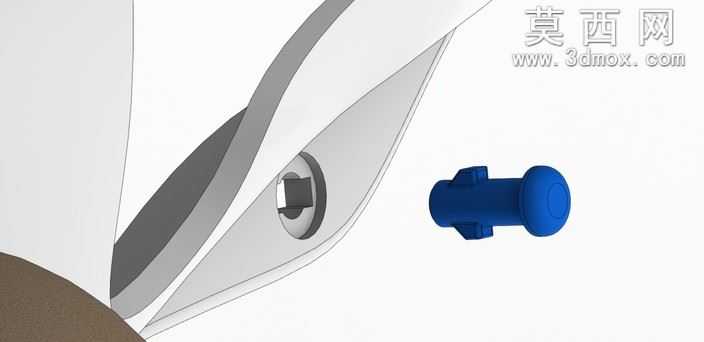

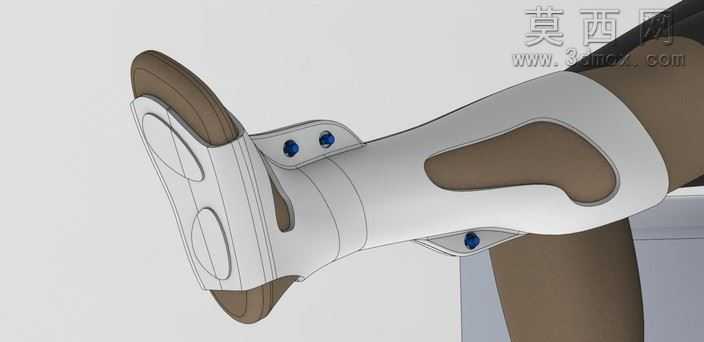

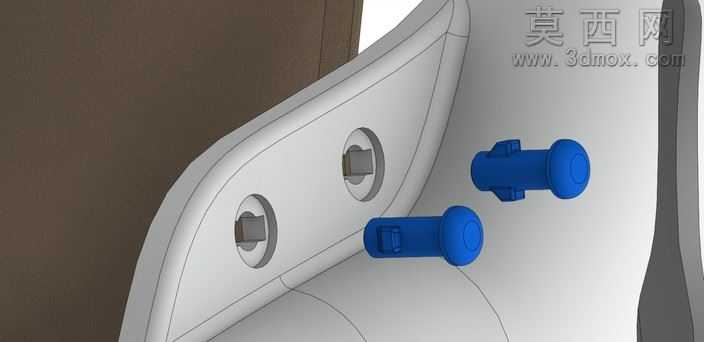

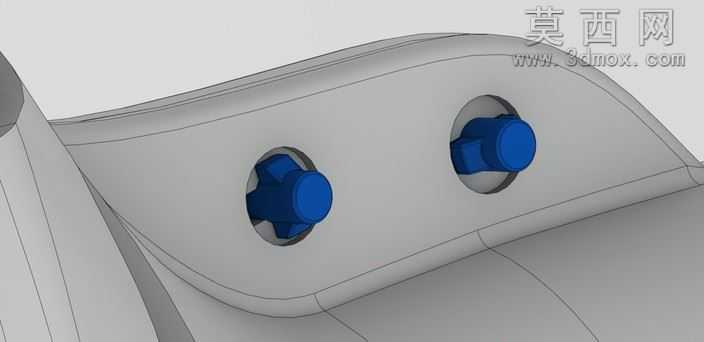

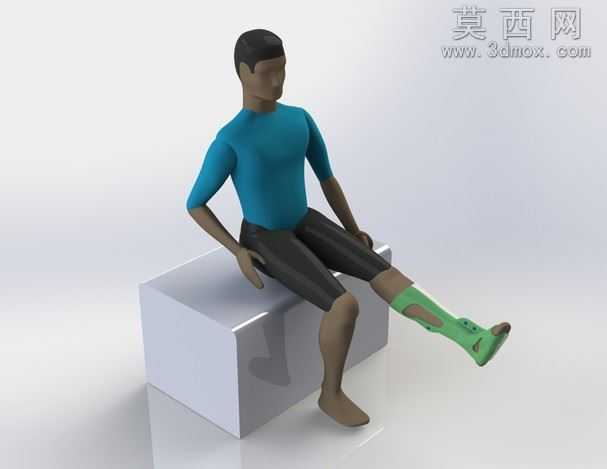

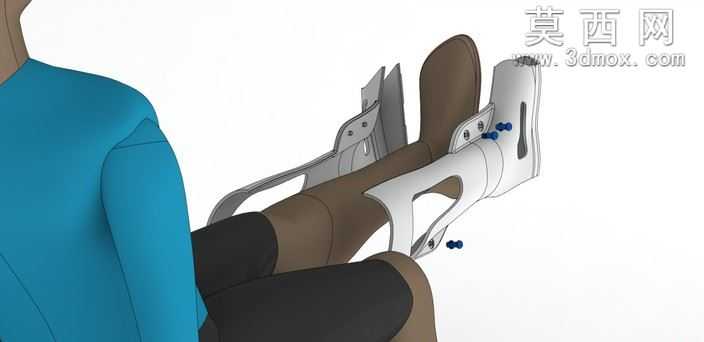

本作品为面向常见下肢骨折康复场景设计的3D打印脚踝固定支具，建模阶段围绕人体脚踝生理曲度、小腿下段至足部的贴合轮廓开展参数化构建，首先通过提取人体下肢踝足区域的体表曲面特征，确定支具的包裹边界：上缘延伸至小腿中下1/3处，下缘完整包覆足跟与足背区域，兼顾固定稳定性与穿戴舒适度。建模过程中对支具的壁厚做了梯度化设计，在脚踝两侧韧带对应位置做局部加厚处理，提升侧向支撑强度，在小腿肌肉贴合区域适当减薄，降低整体重量减少穿戴负担。支具表面预留了多组透气开孔与绑带固定槽位，开孔采用流线型排布，既保证穿戴时的空气流通避免闷热，也能通过开孔边缘的结构强化提升支具整体抗形变能力；固定槽位做了圆角过渡处理，避免绑带长期穿戴出现磨损断裂。材质设定上，支具主体选用适配3D打印的医用级光敏树脂材质，渲染时呈现哑光白的医用辅具质感，接触皮肤的内衬区域模拟亲肤泡棉材质，做浅棕褐色的柔化质感处理，绑带固定点位的卡扣部件做深蓝色高亮区分，清晰展示结构装配关系。结构设计上充分考虑常见踝骨骨折、足部撕脱性骨折的固定需求，支具采用前后分片式开合结构，无需患者挪动伤肢即可完成穿戴，贴合面的弧度经过多次曲面优化，避免对骨突位置造成压迫，同时预留了一定的调节余量，可适配不同肿胀程度的患肢，也能满足不同年龄段、不同足部尺寸用户的适配需求，针对儿童用户可通过缩放参数快速调整尺寸，解决儿童康复辅具尺寸适配难的问题。整体设计兼顾了3D打印的工艺可行性，所有结构均做了无支撑打印优化，减少打印后处理工作量，打印完成后仅需简单打磨即可组装使用，能够为基层医疗机构、家庭康复场景提供低成本、定制化的骨折固定解决方案。
