田宫野匕直齿传动齿轮箱结构设计

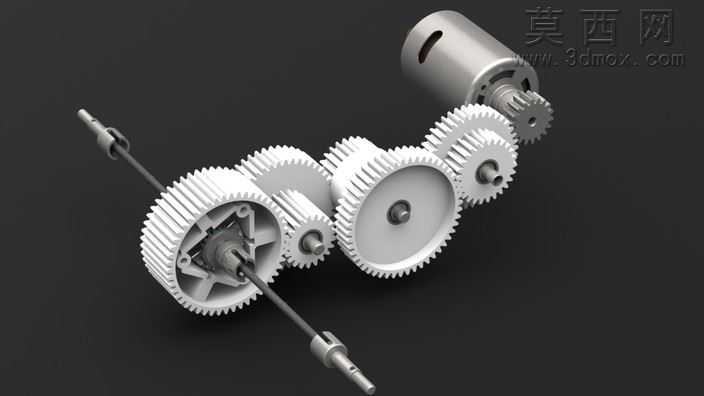

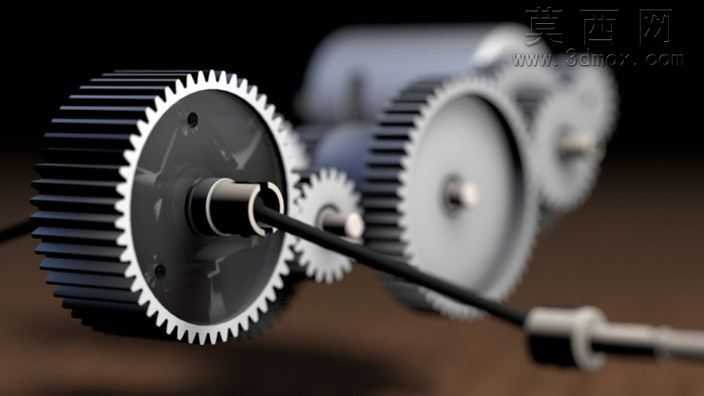

本作品为直齿传动齿轮箱三维建模设计，整体围绕多级直齿轮啮合传动的核心结构展开，建模过程中严格遵循机械传动设计的公差配合规范，对每一级齿轮的齿形参数、轴孔配合尺寸、安装定位基准都做了精准还原。建模阶段先从核心传动轴线的布局入手，确定输入轴、中间传动轴、输出轴的平行度与中心距参数，保证各级齿轮啮合时的齿侧间隙处于合理范围，避免传动过程中出现卡滞或间隙过大的回程误差问题。齿轮建模采用参数化齿形生成方式，按照标准直齿圆柱齿轮的模数、压力角、齿数、齿顶高系数等参数生成精准渐开线齿形，还原齿面的啮合接触区域特征，同时对齿轮轮毂、键槽、轴肩定位结构做了细节刻画，保证装配逻辑与实际机械加工的工艺要求一致。箱体与支撑结构的建模兼顾了传动部件的防护与安装定位需求，对轴承安装位、轴伸出端的密封结构预留位置做了合理设计，还原齿轮箱实际装配的层级关系。材质渲染阶段针对不同部件做了区分处理：传动齿轮部分采用哑光黑色工程塑料与银灰色金属质感的材质区分，还原不同材质齿轮的视觉特征，齿面做了细微的磨砂质感处理，体现机加工齿面的真实触感；传动轴部分采用亮面金属材质，还原轴类零件磨削加工后的光洁表面效果；背景采用低饱和度的暖棕色调，搭配柔和的侧方打光，突出齿轮啮合结构的层次感，通过景深效果弱化背景与次要部件，将视觉焦点集中在核心的齿轮啮合传动区域，清晰展现各级齿轮的传动比匹配关系与动力传递路径。设计思路上围绕小体积多级减速传动的需求，优化齿轮排布的空间利用率，在有限的箱体内实现合理的传动比分配，保证动力传递过程中的平稳性，各级齿轮的齿数搭配经过反复校核，确保传动过程中转速与扭矩的转换符合设计预期，同时兼顾装配的便捷性，各部件的拆分逻辑符合实际产品的装配流程，可用于机械传动结构教学、齿轮箱设计参考以及相关传动方案的验证演示。
