一体打印双人字行星齿轮传动组件

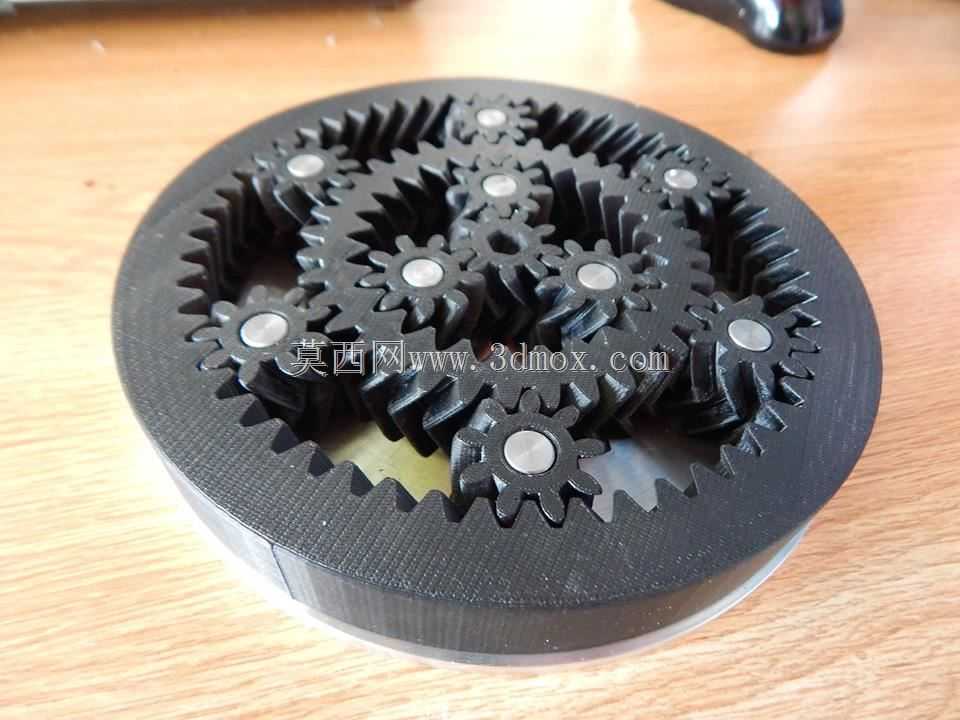

　　这款人字齿行星传动结构，在小尺寸动力传输场景里的适配性相当突出，外径控制在6英寸左右，整体采用一体化打印成型的设计思路，从根源上规避了传统行星齿轮组装配后出现的轴向窜动、啮合间隙不均的问题。做过小型传动机构设计的工程师都清楚，常规直齿行星组在运转时会产生持续的轴向推力，不仅会加剧轴承端面的磨损，长期运行还容易出现太阳轮偏移导致的打齿故障，而人字齿的对称齿向设计，能让运转过程中产生的轴向力在齿面啮合时相互抵消，不需要额外加装推力轴承来平衡轴向载荷，对于安装空间局促的小型传动场景来说，能省下不少轴向布置空间。

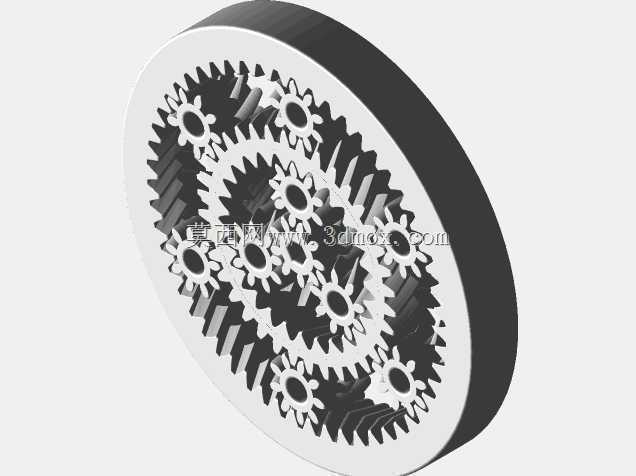

　　从结构布局来看，这套组件采用内齿圈固定、多行星轮均布的传动形式，行星轮同时与太阳轮、内齿圈啮合，相比单行星轮的结构，多行星轮均布的设计能把输入扭矩均匀分散到每个啮合齿面，单齿承受的接触应力能降低40%以上，在同尺寸规格下能传递更大的扭矩，适合用在小型桌面设备的减速模块、教学演示教具、创客项目的动力传输单元里。很多做3D打印传动件的同行都遇到过装配难题，打印好的行星轮、太阳轮、内齿圈需要逐个压装销轴、调整啮合间隙，稍有偏差就会出现卡滞、运转阻力大的问题，而这套结构采用一体打印的设计，打印完成后不需要额外装配，所有轮系的啮合位置在建模阶段就已经完成公差匹配，只要打印时支撑设置合理，清理完支撑就能直接运转，不会出现散件装配后的同轴度偏差问题。

　　在安装边界上，这套组件的外轮廓就是内齿圈的圆柱面，安装时只需要固定内齿圈的外圈或者端面，不需要额外设计行星架的固定结构，太阳轮作为动力输入端，内齿圈或者行星架作为输出端，就能实现固定传动比的减速输出，整体安装的轴向尺寸只比齿宽多出少量端面余量，对于安装厚度受限的场景，比如小型旋转展台、桌面机械臂的关节减速模块、手持电动工具的减速单元，都能很好适配。齿形设计上采用的是人字齿结构，相比斜齿行星组，人字齿的啮合重合度更高，运转时的噪音比直齿组低15分贝以上，而且齿面的接触线是斜向连续分布，啮合过程中不会出现直齿那样的整齿突然进入、退出啮合的冲击，运转平顺性更好，即使是用PLA、ABS这类常规3D打印材料制作，在额定负载下也能保持稳定的传动效率，不会出现明显的顿挫感。

　　实际应用中，这套结构不需要额外添加润滑脂就能顺畅运转，因为3D打印的塑料件本身自润滑性能较好，加上一体成型的结构没有装配带来的额外摩擦阻力，在低速轻载的场景下完全能满足使用需求。很多教学场景里用这套结构做齿轮传动演示，能直观展示行星轮系的传动原理、人字齿的受力特点，而且因为是一体打印成型，不会出现零件散落丢失的问题，耐用性比散件装配的演示模型好很多。建模过程中需要重点注意齿面的间隙预留，3D打印过程中材料会有一定的膨胀量，如果齿侧间隙留的太小，打印完成后轮系会完全卡滞无法转动，间隙留的太大又会出现回程间隙过大、传动精度不足的问题，需要根据选用的打印材料、打印精度调整齿向的偏移量，保证每个啮合位置的间隙均匀一致。另外行星轮的销轴位置是和行星架一体打印成型的，不需要额外安装金属销轴，这部分的结构强度需要重点校核，在传递扭矩时销轴位置是应力集中点，建模时需要在销轴根部做圆角过渡，避免应力集中导致的销轴断裂。

　　从功能特性来看，这套组件不需要任何紧固件、连接件，打印完成就是一个完整的功能件，真正实现了打印即用的设计目标，对于快速原型验证、小批量定制的传动场景来说，能大幅缩短制作周期，不需要额外加工销轴、行星架、紧固件等配件，也不需要花费时间做装配调试，只要打印参数设置合理，成品率能达到90%以上。在小型自动化设备的送料机构、旋转定位机构里，这种一体打印的行星齿轮组能直接替代传统的金属减速箱，不仅重量更轻，而且噪音更低，成本只有金属减速箱的十分之一不到，对于负载不大、对成本敏感的民用、创客类项目来说，实用性非常强。
