同轴啮合直齿圆柱齿轮传动组件结构

　　这套直齿圆柱齿轮啮合组件，是机械传动系统里应用范围极广的基础动力传递单元，在轻工输送设备、小型机床进给机构、农用机械动力分配单元、自动化生产线的动力分流结构里都能见到同类型结构的身影。不同于斜齿轮的轴向受力特性，直齿圆柱齿轮的轮齿与齿轮轴线保持平行，啮合过程中不存在轴向分力，对支撑轴承的选型要求更宽松，安装调试的容错空间也更大，非常适合中低速、中等载荷的定传动比动力传递场景。

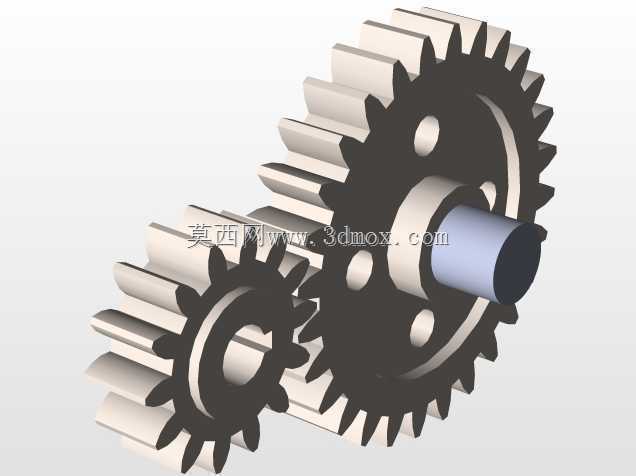

　　从结构设计逻辑来看，这套组件采用一大一小两个直齿轮外啮合布局，小齿轮作为主动轮接入动力输入轴，大齿轮作为从动件连接输出端，通过齿数差实现固定减速比的动力输出，两个齿轮的中心距严格按照模数、齿数和变位系数计算得出，保证啮合齿面的接触斑点处于合理区间，避免出现齿顶干涉、根切或者侧隙过大的问题。大齿轮的轮体上均匀开设了多个圆形减重孔，这一设计并非单纯为了减少材料用量，在转速较高的传动场景下，均匀分布的减重孔能够平衡轮体的转动惯量，降低启动和制动阶段的惯性冲击，同时也能给啮合区域留出散热空间，避免长时间运转时齿面温度过高导致润滑油膜破裂，加剧齿面磨损。

　　齿轮的安装边界需要重点关注，输入轴与小齿轮的配合采用过渡配合加键连接的方式，轴伸端的长度需要匹配小齿轮的轮毂宽度，保证齿轮装配后轴向定位可靠，不会出现轴向窜动；大齿轮配套的输出轴直径更大，轴肩位置需要贴合大齿轮的轮毂端面，配合平键传递扭矩，两个轴的平行度公差需要控制在合理范围内，否则会出现轮齿偏载，局部齿面应力集中，大幅缩短齿轮的使用寿命。齿宽的设计也经过匹配，小齿轮的齿宽略大于大齿轮的齿宽，这样即使安装时存在少量轴向错位，也能保证两个齿轮的啮合宽度满足设计要求，不会出现有效啮合长度不足导致的承载能力下降。

　　在实际使用场景中，这套齿轮组件通常会封闭在齿轮箱壳体内，采用润滑油飞溅润滑的方式，齿轮运转时带起的润滑油会附着在啮合齿面和支撑轴承上，同时带走啮合产生的热量和磨损产生的金属碎屑。齿廓采用标准渐开线设计，这种齿廓的传动比恒定，即使中心距存在少量制造安装误差，也能保证瞬时传动比的稳定，不会出现传动冲击，这也是直齿圆柱齿轮能够成为通用传动件的核心原因之一。轮齿的齿顶高、齿根高都按照标准模数设计，齿根位置做了圆角过渡，避免应力集中导致的轮齿断裂，在承受额定载荷的情况下，齿根的弯曲应力、齿面的接触应力都能满足材料的许用应力要求。

　　不同于行星齿轮结构的复杂装配要求，这套定轴齿轮传动组件的结构简单，维护方便，日常巡检只需要检查箱体内的润滑油液位、齿轮运转时的异响和温升情况，不需要复杂的调整工序。在小型食品输送线的驱动端，这类齿轮组件常用来匹配减速电机的输出转速，将电机的高转速降低到输送辊筒需要的工作转速，同时放大输出扭矩，满足输送物料的载荷要求；在台式钻床的进给传动结构里，这类直齿轮组件用来传递手轮的进给动力，带动主轴套筒上下移动，直齿轮的无轴向力特性能够保证进给动作的顺畅，不会出现额外的轴向阻力。设计这类齿轮结构时，首先需要根据传递的功率、输入转速、目标减速比确定齿轮的模数和齿数，再根据安装空间的限制调整轮体的结构尺寸，比如减重孔的大小和数量、轮毂的直径和长度，保证结构强度满足要求的同时，尽可能缩小整体占用空间，适配设备的整体布局。
