小型抽水机泵体结构三维设计

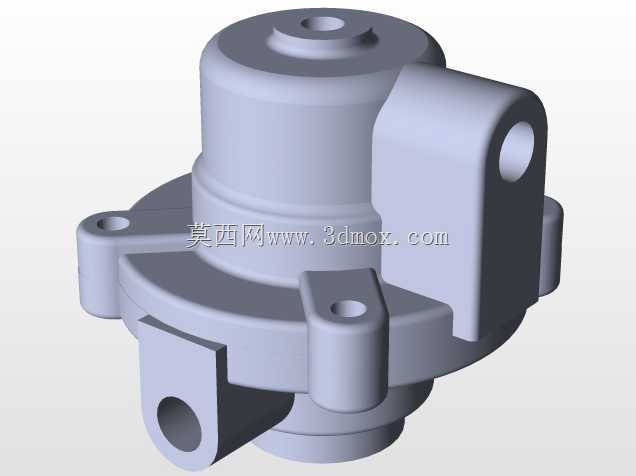

　　这款抽水机的泵体结构设计，核心围绕民用及小型工业场景的流体输送需求展开，常见于家庭供水增压、小型农田灌溉、设备循环冷却供水、景观水体循环等工况，承担着为流体提供增压动力、容纳内部叶轮与密封组件、对接进出水管路的核心作用。从结构设计逻辑来看，整个壳体采用一体化铸造成型的思路设计，主体为同轴阶梯式圆柱腔体，上部腔体用于容纳电机连接端与密封组件，中部腔体为叶轮工作腔，下部预留进出水的流道对接位置，这种同轴阶梯布局能最大程度减少流体在腔体内的紊流损失，同时保证转动组件的同轴度，降低运行过程中的振动与噪音。侧面延伸出的带孔安装耳座，是整个泵体的安装固定结构，三个耳座呈120度左右的角度分布在腔体中下部，每个耳座上都设计有贯通的安装孔，

　　安装时可通过螺栓穿过孔位将泵体固定在安装基座或者支架上，这种三点支撑的布局能保证安装稳定性，同时抵消泵运行时叶轮转动带来的径向力，避免长期运行出现安装松动的问题。耳座的厚度与加强筋做了一体化过渡设计，在耳座与主体腔体连接的位置做了圆角加厚处理，避免铸造时出现应力集中，也能提升安装位置的结构强度，防止螺栓紧固时出现耳座断裂的问题。侧面突出的侧凸台结构，是预留的进水或者出水接口位置，凸台上的通孔直接连通泵体内部腔体，接口的端面做了平整加工面设计，方便对接管路法兰或者快速接头，保证连接位置的密封性，避免流体泄漏。上部的圆柱端设计有环形的密封槽位，用于安装O型密封圈或者机械密封组件，实现泵腔与电机连接位置的动密封，

　　防止泵内的压力流体从电机轴位置渗漏，端面上的中心孔是电机轴的穿入位置，孔位的同轴度公差在设计时做了严格控制，保证电机轴穿入后与叶轮的配合精度，避免出现轴磨损或者密封偏磨的问题。从安装边界来看，整个泵体的最大外缘由三个安装耳座的外端面决定，安装时需要预留的横向空间要覆盖三个耳座的最大回转范围，纵向安装空间需要从底部流道端面到上部电机连接端面的总高度，同时要在侧凸台的接口位置预留管路连接的操作空间，方便后期管路安装与维护。在流道设计上，内部腔体的过渡位置全部采用圆弧过渡，没有直角拐角，能减少流体在腔体内的沿程阻力，提升抽水效率，同时避免杂质在拐角位置沉积造成堵塞。整个壳体的壁厚设计采用均匀壁厚原则，不同位置的壁厚差控制在合理范围内，

　　避免铸造时出现缩孔、缩松等缺陷，同时在受力较大的安装位置、密封位置做了局部加厚，在保证结构强度的前提下尽可能控制整体重量，降低材料成本。这种结构设计的抽水机泵体，适配的功率段属于小型抽水机范畴，能满足低扬程、中等流量的抽水需求，结构紧凑，安装方式灵活，既可以卧式安装也可以通过支架调整为立式安装，适配不同的安装场景。在建模过程中，所有的安装孔位、密封槽位、配合面的尺寸都按照通用的小型水泵行业标准设计，能和常规的标准密封件、标准管路接头、常规的小型驱动电机适配，不需要额外定制非标配件，降低了后期生产与维护的成本。
