工业级卧式搅拌混料机架体结构设计

　　这套卧式搅拌混料设备的结构设计，核心围绕中小批量散状、半湿态物料的均匀混合作业场景展开，常见于食品加工、饲料制备、精细化工原料预混等生产环节，可完成颗粒状、粉状、低粘度膏状物料的批次式混合工序，相比立式搅拌结构，卧式布局的料筒横向布置，物料在筒内受搅拌桨叶推动做轴向与径向复合运动，混合均匀度更高，且设备整体重心偏低，运行过程中的振动幅度更小，对安装地面的承重要求更友好。

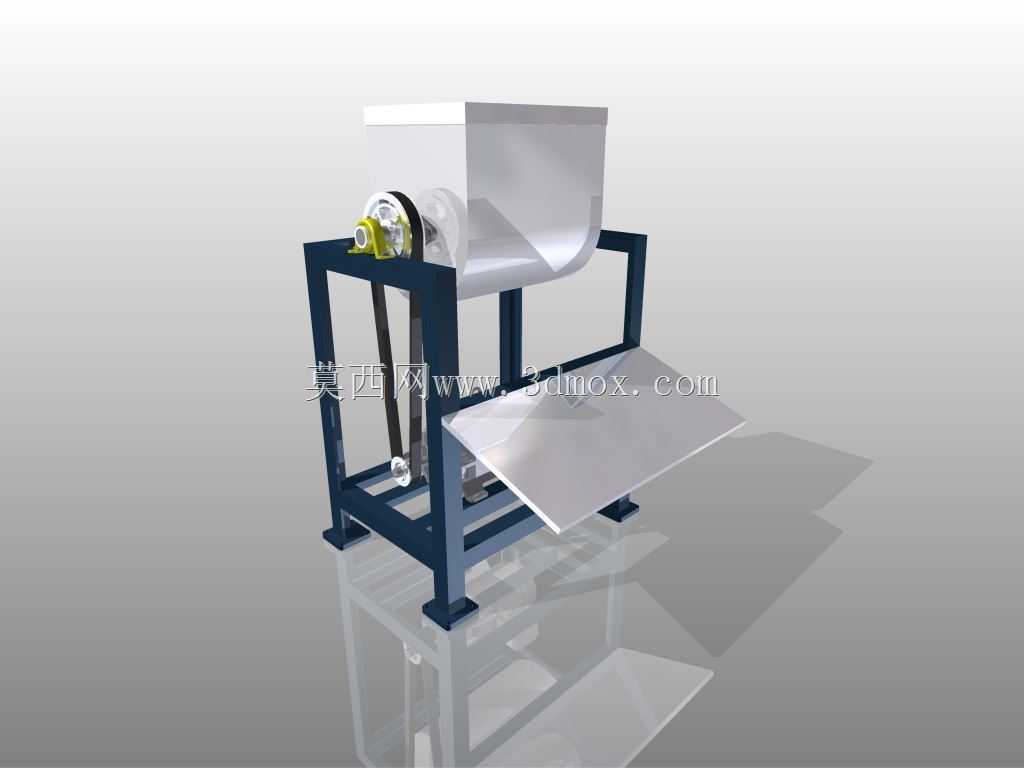

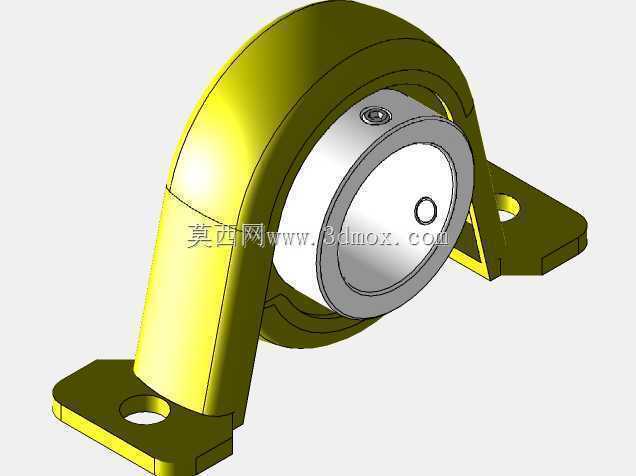

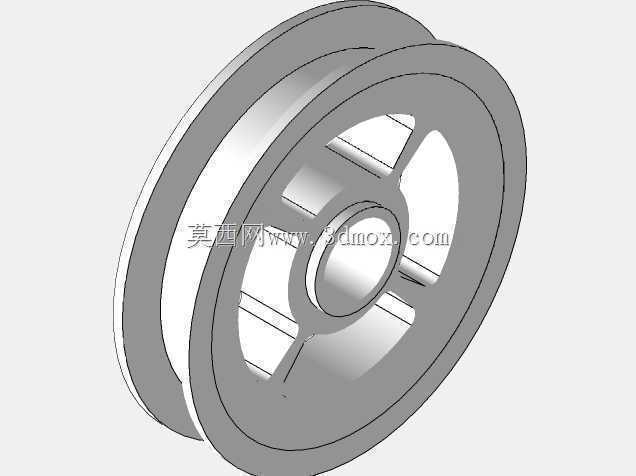

　　从结构组成来看，整套设备分为上部料斗、搅拌筒体、支撑机架、传动组件、出料导板几个核心部分。上部进料斗采用敞口大倾角设计，斗壁倾斜角度大于物料自然安息角，可避免进料过程中物料挂壁残留，进料口宽度适配常规人工投料、小型皮带机上料的作业边界，无需额外定制接料辅件即可对接多数产线的上料工位。搅拌筒体为U型截面结构，筒体内部的搅拌轴沿横向布置，轴端通过带座轴承固定在两侧机架立板上，传动侧采用皮带轮减速结构，将电机输出的高转速降低至搅拌作业所需的工作转速，皮带传动的结构自带过载缓冲特性，当筒内混入硬质异物导致搅拌阻力突增时，皮带可发生打滑避免桨叶、轴件受刚性冲击断裂，相比齿轮传动的结构，后期维护更换易损件的成本更低，对车间运维人员的技术要求也更宽松。

　　支撑机架采用方管焊接成型的框架式结构，四条立柱底部带有安装固定板，板上预留地脚螺栓孔，可直接通过膨胀螺栓固定在硬化地面上，机架的横向跨距、纵向进深经过受力校核，搅拌筒体满载物料时的重心完全落在机架支撑面的中心区域，不会出现偏载倾覆的风险；机架的下层横撑除了提升框架整体刚性外，还预留了电机安装位，电机安装板带有长条形调节孔，可通过调整螺栓位置张紧传动皮带，无需拆解其他结构即可完成皮带松紧度的日常调校。出料端的倾斜导板采用光滑平板结构，导板倾斜角度可根据接料容器的高度做小范围调整，混合完成的物料在桨叶推动下从筒体端部出料口排出后，沿导板顺滑落入下方接料装置，避免物料散落造成的原料浪费与现场清理负担。

　　设计过程中重点考量了设备的安装边界与运维便利性，整套设备的最大外形尺寸适配常规车间的门洞宽度，整机可完成整体进场安装，无需在车间内拆解二次组装；搅拌轴的密封端采用快拆式密封结构，需要清理筒内残留物料、更换桨叶时，仅需拆卸端盖的固定螺栓即可打开筒体侧端，无需整体吊离筒体，大幅缩短设备换产、清洁的停机时间。机架的所有焊接位置均做了去应力处理，避免长期受交变载荷作用出现焊缝开裂、机架变形的问题，与物料接触的筒体、料斗、导板部分均采用圆弧过渡设计，无清洁死角，符合食品、饲料类生产场景的卫生清洁要求。

　　传动部分的护罩采用可拆卸式薄钢板结构，完全覆盖皮带轮、传动皮带等运动部件，避免生产过程中人员误触运动部件造成安全事故，护罩表面预留散热孔隙，可保证皮带传动过程中产生的热量及时散出，延长皮带的使用寿命。设备的进料高度适配人工站立投料的作业高度，操作人员无需借助登高梯即可完成投料作业，降低作业过程中的坠落风险；出料高度适配标准物料周转箱、小型接料斗的接料高度，无需额外垫高接料容器即可完成接料作业。整套结构没有冗余的复杂构件，所有零部件均为工业领域通用标准件，后期更换易损件时可直接从市场采购同规格配件，无需定制特殊加工件，可有效降低设备全生命周期的运维成本。
