电梯机构用圆柱形连杆支架结构设计

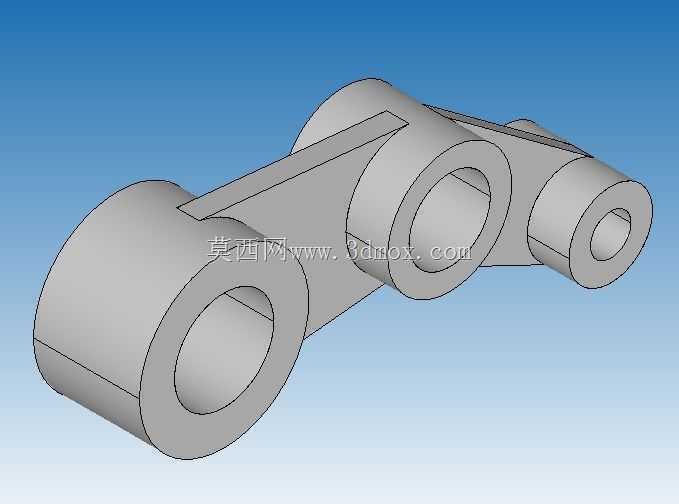

　　在电梯曳引传动、门机联动这类需要多节点同步动作的机构里，连杆支架是承担铰接载荷、传递运动轨迹的核心支撑构件，这款圆柱形连杆支架的设计，完全围绕这类往复摆动的传动场景做了针对性的结构优化。从实际安装边界来看，三个带同轴通孔的圆柱铰接座沿支架本体呈阶梯式排布，最左侧铰接座的通孔内径最大，对应机构里的固定铰接主轴，作为整个连杆摆动的基准支点，中间铰接座的通孔用于连接主动传动臂，承接来自驱动端的往复摆动力矩，最右侧的小直径铰接座则对接末端执行构件，把经过支架传导的运动输出到指定工位，三个铰接座的中心距严格匹配对应机构的运动轨迹计算值，避免传动过程中出现卡滞、运动干涉的问题。

　　设计阶段首先考虑的是交变载荷下的结构强度，支架的连接臂部分没有采用等厚度的直板结构，而是在每个铰接座与臂身的衔接位置做了圆弧过渡加厚处理，既可以消除铣削加工时的应力集中隐患，也能在长期往复摆动的受力状态下，避免衔接位置出现疲劳裂纹。三个铰接孔的内壁都预留了衬套安装的余量，实际装配时可以压入自润滑铜衬套，把铰接副的滑动摩擦转化为衬套与销轴的耐磨摩擦，大幅降低日常运维的润滑频次，也能在衬套磨损后直接更换，不需要整体报废支架，降低备件更换成本。

　　从安装适配性来看，支架的臂身侧面做了平整的加工基准面，现场安装时可以直接靠紧安装基座的定位面，不需要额外做找正调整，每个铰接座的端面都加工了与通孔同轴的沉台，用于容纳销轴的卡簧或者端盖，避免销轴在传动过程中出现轴向窜动，同时沉台的深度也做了严格控制，保证端盖安装后不会突出铰接座端面，预留出足够的摆动间隙，防止和相邻的传动臂发生摩擦。

　　实际应用中，这类支架除了电梯的门机传动、曳引杆联动场景外，也可以通用在其他需要多铰接点传动的连杆机构里，比如自动化生产线的摆臂输送机构、轻工设备的联动开合机构，只要铰接点的中心距、通孔直径匹配安装需求，就可以直接适配使用。结构设计上没有多余的冗余特征，整体采用一体式铣削成型的结构方案，相比焊接式的连杆支架，整体形位公差更容易控制，三个铰接孔的平行度可以通过一次装夹加工保证，不需要后续做校形处理，批量加工时的品质一致性更好。

　　在受力校核层面，针对电梯场景下频繁启停的冲击载荷，支架的臂身截面做了变厚度设计，靠近固定铰接端的臂身厚度更大，对应最大弯矩的受力位置，往输出端方向逐渐收薄厚度，在保证整体结构刚性的前提下尽可能降低构件自重，减少传动过程中的惯性冲击，也能降低驱动端的动力损耗。铰接孔的公差带选用了间隙配合的公差区间，既保证销轴可以顺利装配，也不会因为间隙过大导致传动过程中出现回程误差，影响机构的动作精度。整个支架的外形没有尖锐的棱角，所有外边缘都做了倒角处理，避免装配过程中划伤操作人员，也不会在运动过程中剐蹭相邻的线缆或者其他构件。
