精密测微仪支撑固定支架结构设计

在精密尺寸检测工位中，测微类量具的支撑稳定性直接决定测量数据的重复精度，这款支架的设计核心就是解决手持测微头操作时的晃动、施力不均问题，为车间现场计量、实验室精密检测提供稳定的装夹载体。从实际应用场景来看，它既可以适配台式测微头完成小尺寸工件的厚度、外径、台阶差检测，也能通过调整装夹位置，配合平台完成形位公差辅助测量，在五金加工质检、精密零件入厂检验、量具校准工位都有广泛的使用需求。

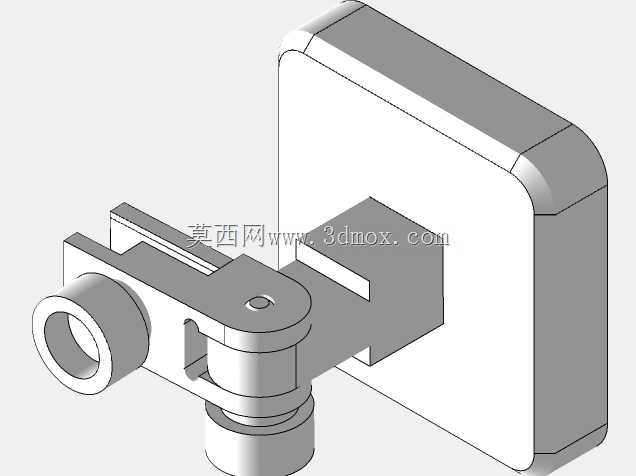

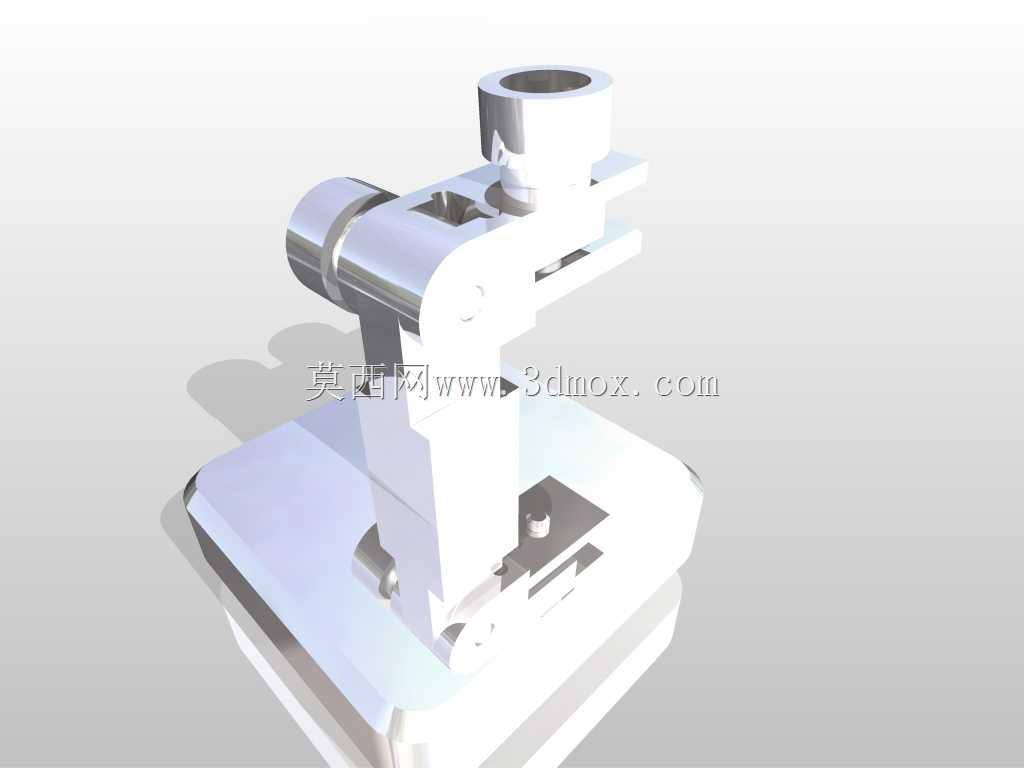

结构设计上，底部采用大面接触的方形基座，基座底面预留了安装螺孔的加工余量，既可以直接放置在大理石平台、铸铁检验台上依靠自重保持稳定，也能通过螺栓锁紧在专用工作台面，避免检测过程中支架移位带来的测量误差。中部的支撑臂采用铰接式锁紧结构，铰接位置预留了足够的锁紧摩擦面，松开锁紧件时可以实现竖直方向高度调整、水平方向角度偏转，调整到位后通过侧面的锁紧旋钮施加预紧力，就能完全固定支撑臂位置，不会因为测微头接触工件的反作用力出现滑移。顶部的装夹孔采用同轴度较高的通孔设计，孔径匹配常规测微头的安装柄尺寸，孔侧开设了锁紧槽，配合侧面的紧定螺钉可以牢牢固定测微头，避免测量过程中测微头出现轴向窜动。

从安装边界来看，基座的长宽尺寸控制在常规检验台的有效放置范围内，不会占用过多操作空间，支撑臂的最大调整高度覆盖了常规小零件检测的行程需求，不需要额外加装延长件就能完成多数常见工件的检测作业。整个构件的棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，各活动配合面都预留了合理的间隙公差，既保证调整时的顺滑度，又不会出现旷量影响检测精度。在设计建模过程中，各连接位置的壁厚都做了等强度优化，在保证整体刚性的前提下尽可能减少不必要的材料冗余，铰接位置的受力面做了加厚处理，避免长期反复调整锁紧出现磨损变形，延长支架的实际使用寿命。这类支架作为精密检测环节的基础辅助构件，其结构精度直接影响整套检测装置的可靠性，建模时各配合面的形位公差、安装孔位的位置度都需要严格匹配量具装夹的通用标准，才能保证不同批次的支架都能适配同规格的测微部件，不需要额外修配就能直接投入使用。
