工业产线用P100型拆包设备结构设计

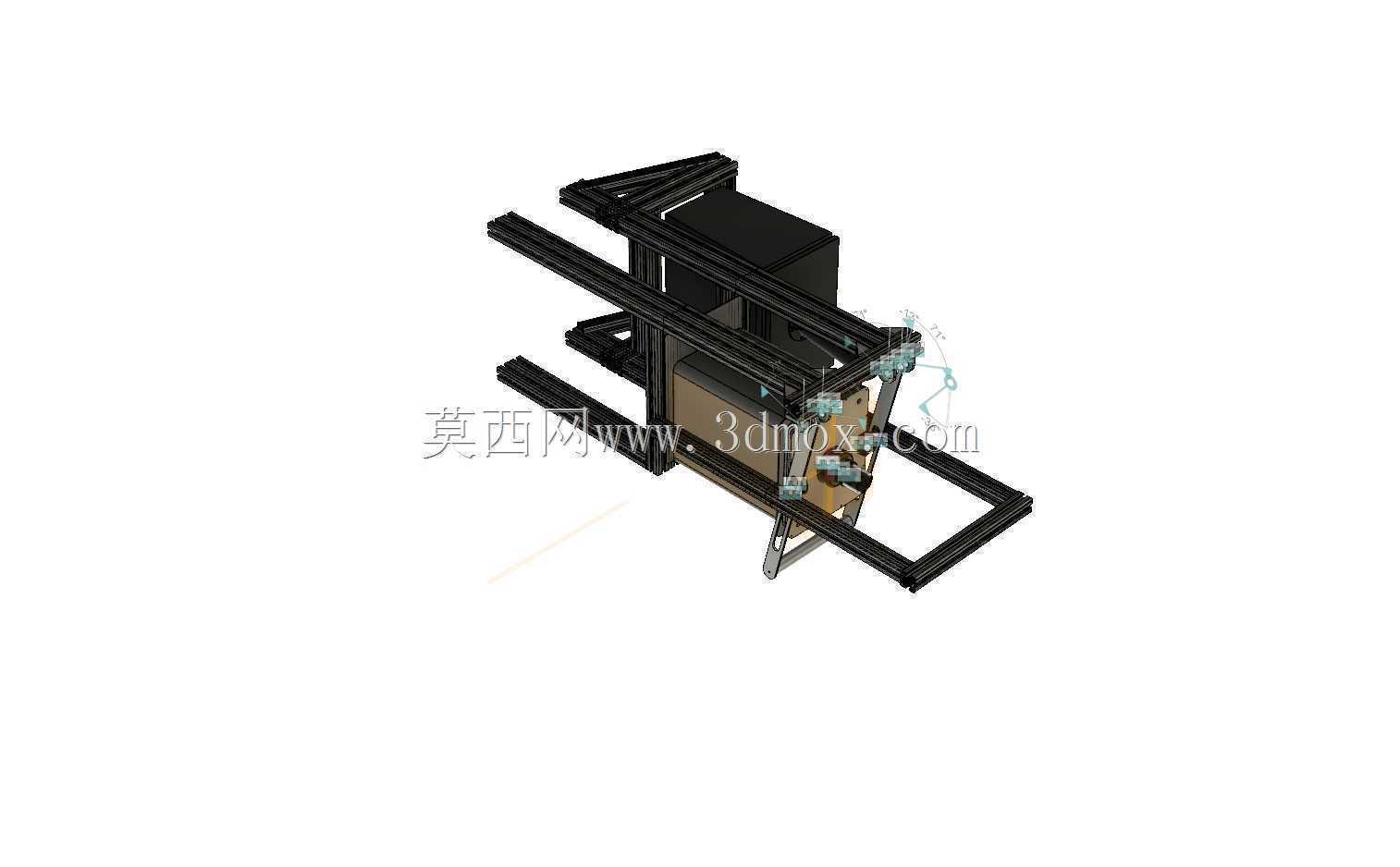

　　在粉体、颗粒类物料的自动化加工产线中，袋装原料的拆包投料环节一直是衔接原料仓储与后续工序的关键节点，传统人工拆包存在粉尘外溢、投料效率波动大、人员劳动强度高的问题，这款P100拆包设备的结构设计，正是针对中小规格袋装物料的自动化拆包需求开发，适配常规25kg以内袋装工业原料、食品原料、化工粉料的拆包作业场景。从整体结构布局来看，设备采用框架式铝型材搭配钣金护罩的主体承载结构，框架的型材选型经过载荷校核，能够承受拆包过程中袋装物料的动态冲击，同时框架的安装孔位采用标准化间距设计，既可以独立落地安装在投料工位旁，也能通过底部连接法兰直接对接上游的袋装物料输送线、下游的螺旋投料机构，安装边界预留了足够的维护操作空间，

　　设备侧面与墙面或其他相邻设备的安全间距不小于600mm，满足常规工业车间的设备布局规范。设备的核心拆包执行机构采用多组平行布置的裁切辊与导向滑轨组合结构，袋装物料从进料端进入后，首先通过两侧的导向限位杆完成袋体的居中定位，避免袋体偏移导致的裁切不彻底问题，随后裁切辊上的锯齿形刀片沿袋体底部完成连续划切，袋内物料在重力作用下落入下方的集料斗，空袋则通过末端的拨料机构推送至废袋收集通道，整个作业过程无需人工干预，单袋拆包节奏可匹配产线每分钟8-12袋的投料需求。在设计思路上，这款设备优先考虑了拆包过程的防泄漏与易维护特性，集料斗与裁切腔之间设置了软质密封挡帘，能够大幅减少拆包过程中的粉尘外溢，适配易产生扬尘的粉料作业场景；

　　所有与物料接触的部件均采用快拆式连接结构，更换不同品类物料时，可快速拆卸裁切辊、集料斗内壁护板进行清洁，避免不同物料之间的交叉污染。设备的外形尺寸经过紧凑化优化，整体占地长度控制在1.8m以内，宽度1.2m，高度适配常规车间2.8m的层高要求，进料端的高度可根据上游输送线的高度在0.8m-1.2m范围内调节，能够适配不同高度的现有产线改造需求，无需对原有产线布局做大幅调整。从结构细节来看，设备的导向滑轨采用自润滑耐磨材质，长期运行无需频繁加注润滑脂，减少日常维护工作量；裁切刀片采用模块化安装设计，刀片磨损后可单独更换单个刀齿，无需更换整根裁切辊，降低后期运维成本；设备的驱动单元布置在框架顶部的独立护罩内，与物料作业区域完全隔离，

　　避免粉尘进入驱动部件导致的设备故障，同时驱动单元的安装位置预留了检修口，日常检修时无需拆解设备主体结构即可完成传动部件的检查与调整。针对不同材质的包装袋，这款设备的裁切压力可通过调节机构做适应性调整，针对编织袋、纸袋、复合塑料袋等不同袋型，都能保证完整划开袋体同时不会切碎袋体产生碎屑混入物料中，保障后续工序的物料纯度。设备的集料斗出口采用标准法兰接口，可直接对接真空上料机、螺旋输送机等多种下游输送设备，适配不同产线的物料输送需求，无需额外制作转接连接件。在实际产线应用中，这款拆包设备可替代2-3名人工拆包工位的作业量，同时避免人工拆包过程中人员与物料直接接触，对于有腐蚀性、刺激性的粉体物料，能够大幅改善作业岗位的工作环境，降低职业健康风险。设备的框架底部设置了可调式支撑脚，可根据地面平整度调整设备水平度，保证运行过程中裁切机构的对位精度，避免长期运行出现部件偏磨的问题。
