一体化铝合金支架概念款超薄平板显示终端

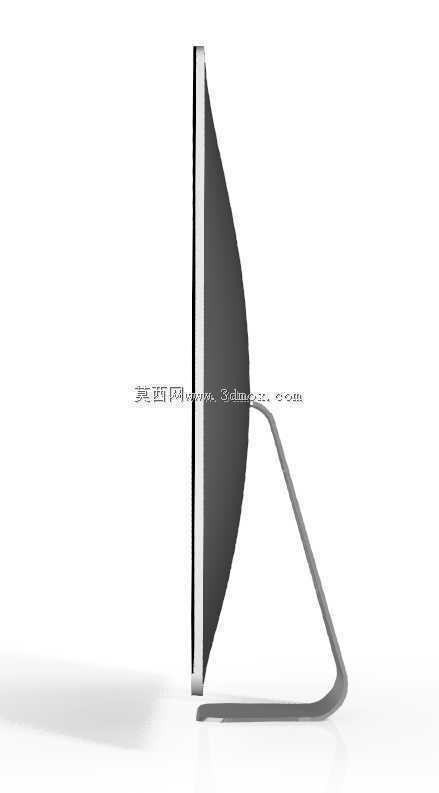

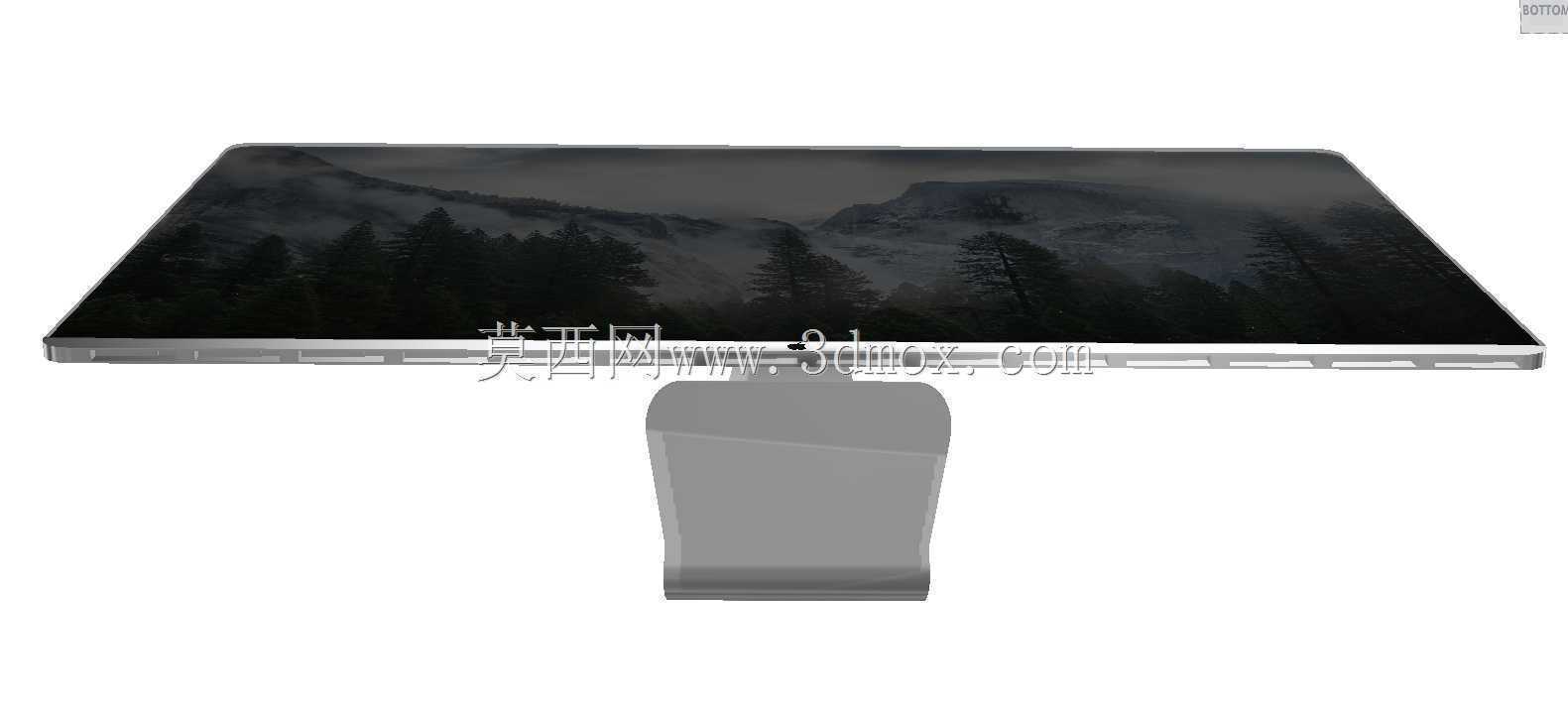

　　这款概念显示终端的结构设计，首先围绕桌面办公、家庭影音两类核心使用场景做了边界约束，整机采用无额外外置底座的一体化支撑结构，支架与显示背板直接通过压铸铝合金构件连接，省去了传统显示器额外的底座装配环节，也减少了桌面占用的投影面积。从安装边界来看，整机背部的支撑臂采用单臂镂空设计，支撑臂与背板的连接点位于整机竖向中线偏下位置，支撑臂下端的接地接触面做了微弧面处理，配合底部的防滑胶垫，可在15度以内的倾斜桌面保持稳定，不会出现滑移问题，整机放置时的桌面投影宽度仅比显示面板宽度宽出80mm，对于桌面纵深不足400mm的小型工位也能适配。

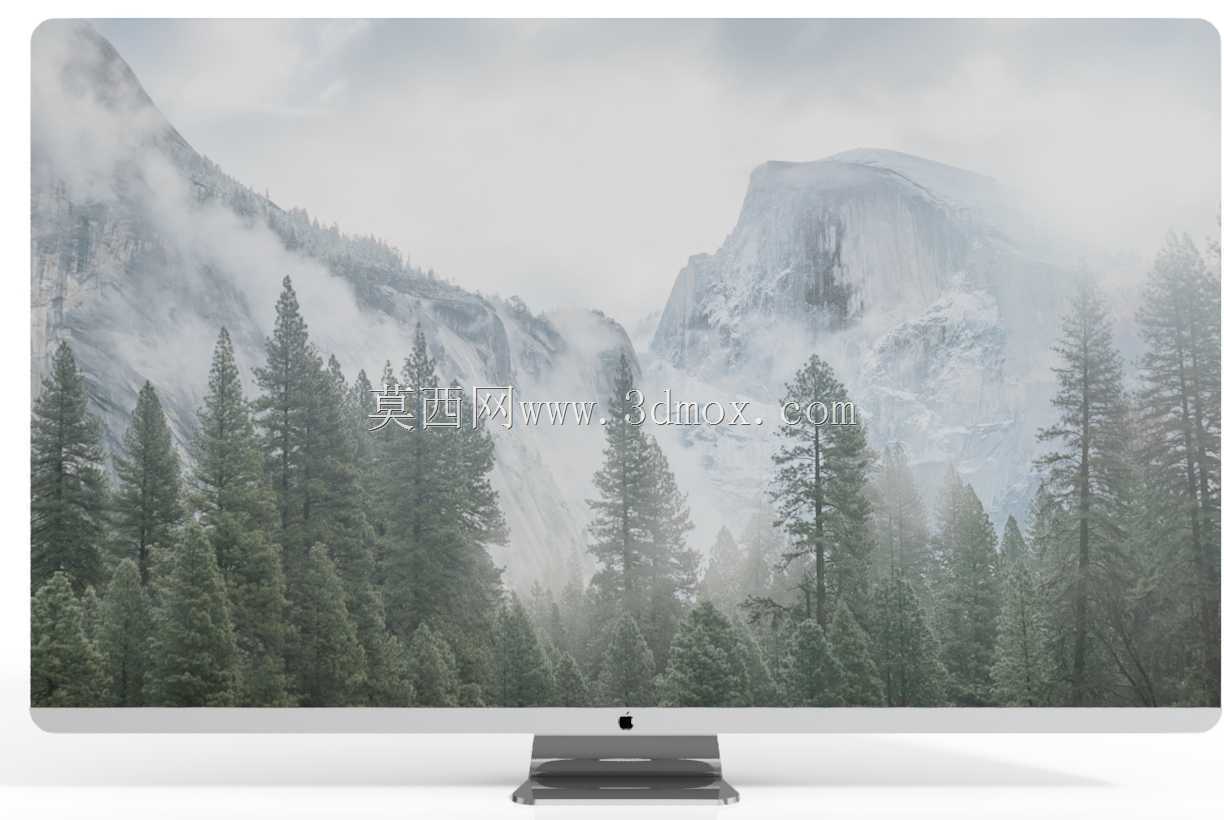

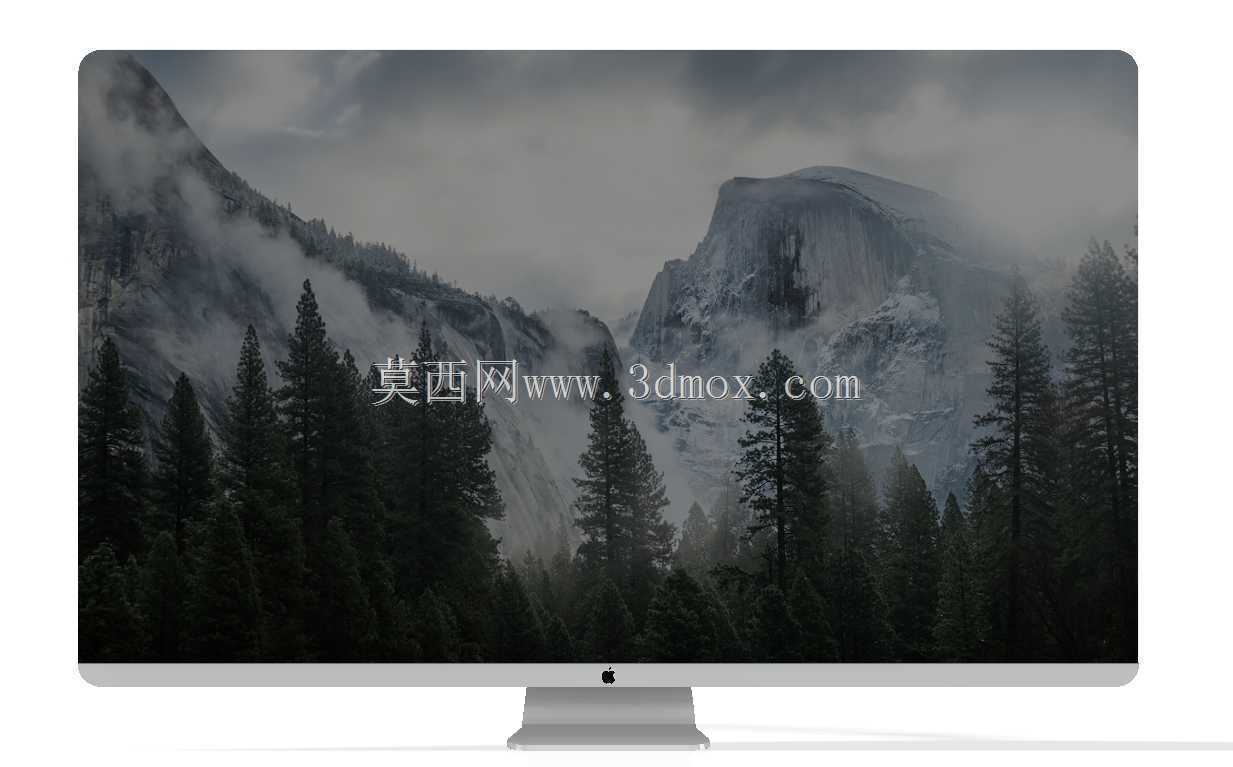

　　从功能特性来看，整机取消了传统显示设备背部的凸起式电路仓结构，所有驱动电路、接口模块都集成在面板下侧的窄边区域，整机最厚处不超过20mm，背部采用全金属一体化冲压背板，表面做了细磨砂阳极氧化处理，既可以提升结构强度，也能辅助电路部分被动散热，无需额外加装散热风扇，运行时不会产生风噪，适合对环境噪音有要求的办公场景。面板前侧的黑边宽度控制在8mm以内，正面仅在下方边框预留了隐藏式的状态指示灯，没有多余的实体按键，所有调节功能都通过外接输入设备或者配套的遥控模块实现，保持了正面外观的整体性。

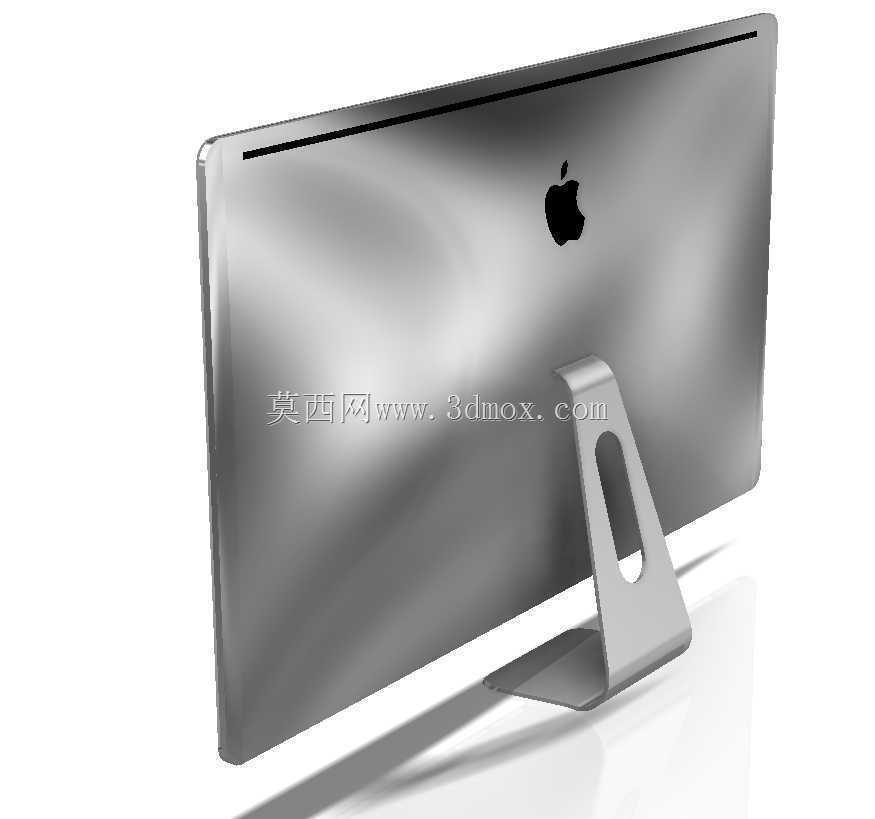

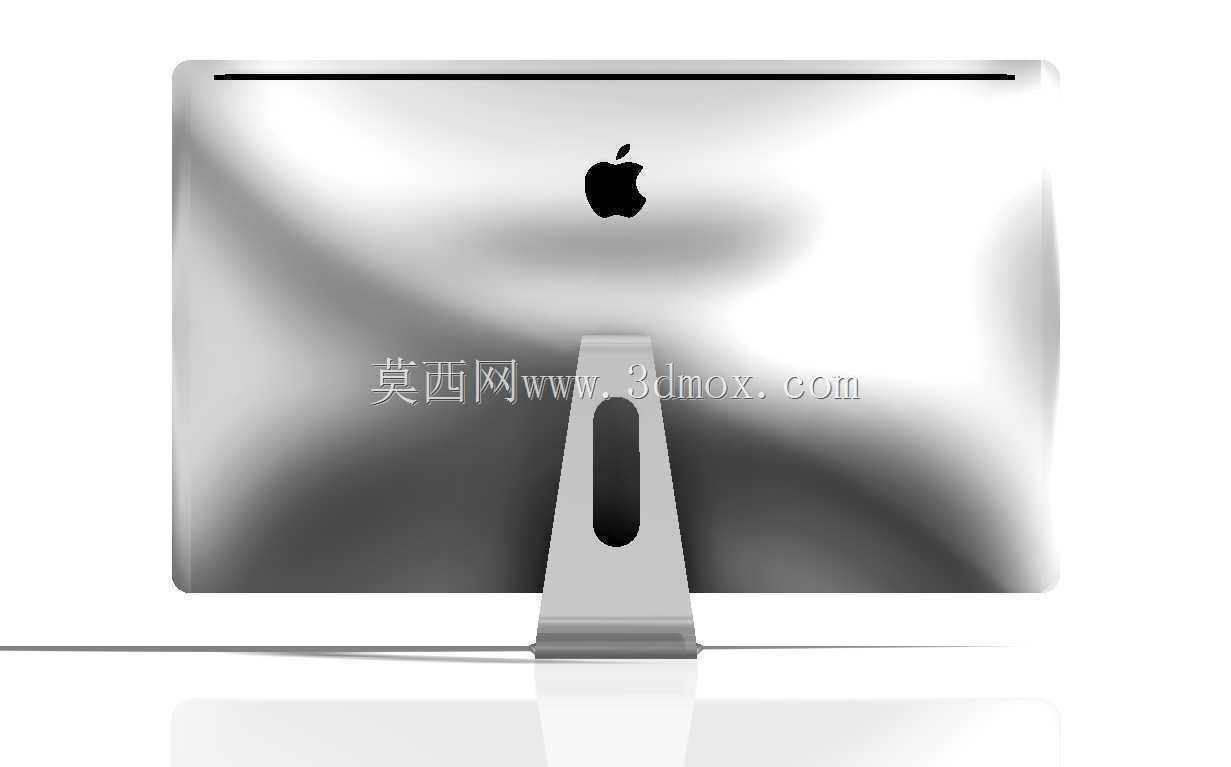

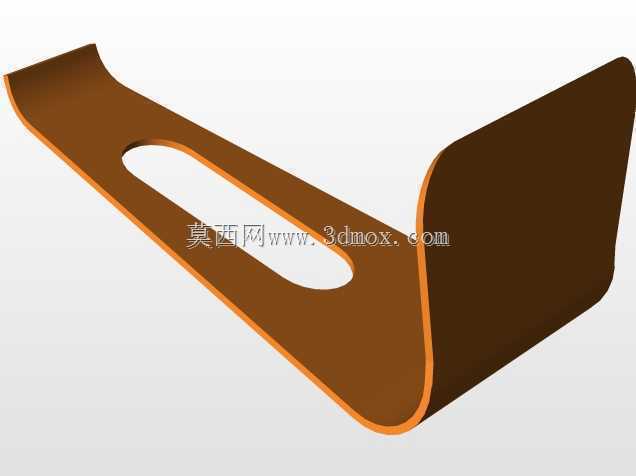

　　设计思路上，这款产品没有采用传统显示器的分体式支架结构，而是将支撑结构作为外观设计的一部分做了融合处理，支撑臂的镂空造型既可以减轻结构件的整体重量，也能作为走线通道使用，设备的供电线、信号线可以从支撑臂的镂空槽内穿过，直接从支撑臂底部的出线口引出到桌面下方，避免桌面走线杂乱。结构设计阶段做了整机的重心配平计算，将重量较大的电源模块布置在支撑臂与背板连接的转轴位置附近，让整机的重心投影完全落在底部支撑脚的接触面范围内，即使调整屏幕俯仰角度，也不会出现重心偏移倾倒的问题，屏幕俯仰角度的调节范围控制在-5度到20度之间，足够覆盖日常坐姿使用、站立观看的不同视角需求，调节结构采用阻尼转轴，无需额外的锁紧机构，调整到任意角度都可以保持稳定。

　　从实际应用的角度出发，这类一体化结构的显示终端，相比传统分体结构的显示设备，减少了底座装配、支架对位的组装工序，生产环节的装配效率可以提升15%左右，同时全金属背板的结构强度更高，运输过程中不需要额外添加大量的缓冲泡沫，包装体积也能进一步缩小。在日常使用场景中，无外置底座的设计让桌面的可用空间更大，用户可以在屏幕下方放置键盘、收纳盒等桌面物品，不会被突出的底座阻挡。背部的全平面设计也支持壁挂安装使用，只需要在背部对应位置加装标准VESA挂架转接件，就可以固定在墙面或者悬臂支架上，适配更多的安装场景，不需要额外更换专用的壁挂背板。结构设计时还考虑了日常维护的便利性，面板前侧的玻璃采用全贴合工艺固定，边框处没有外露的螺丝，所有的固定螺丝都隐藏在背部的铭牌贴下方，需要拆机维护时只需要撕下铭牌就可以拧下螺丝打开背板，不会破坏外观的整体性。
