包装盒自动推送送盒机构三维结构

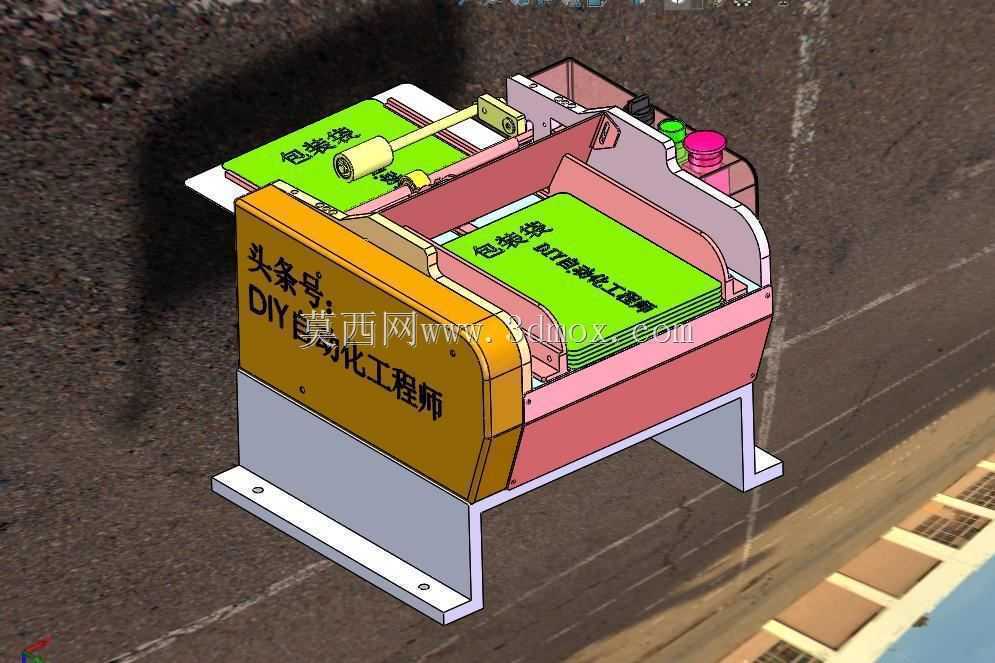

　　这套送盒机构主要面向小型包装盒的单张有序推送场景，常见于彩盒包装、说明书装盒、小型产品外包装工序的前段上料环节，适配印刷后待折叠的平张包装盒坯料，可对接后续的折盒、装料、封盒工位，替代人工逐张取放盒坯的重复操作，在日化、食品小包装、电子配件包装的生产线中应用较多。从结构布局来看，机构采用倾斜式料仓存储堆叠的盒坯，料仓侧壁设置可调挡边，可根据盒坯的长宽尺寸调整容纳空间，适配一定范围内不同规格的平张包装盒，料仓底部预留单张盒坯的出料间隙，间隙高度可通过侧边的调节旋钮微调，避免一次送出多张盒坯或是卡料的情况。推送执行端采用摆杆配合推块的结构，推块工作面贴有防滑橡胶层，接触盒坯时不会刮花印刷面，摆杆的运动行程匹配盒坯的推送距离，

　　可将单张盒坯从料仓底部平稳推出至下游输送工位，推送过程中推块的运动轨迹做了让位设计，回程时不会刮蹭到料仓内剩余的堆叠盒坯。机构的安装底座采用带安装孔的折弯钣金支架，支架的安装孔位做了长圆孔设计，安装时可微调机构整体的前后左右位置，方便与下游设备的进料口对齐，整体安装边界紧凑，横向占用空间较小，可直接集成在小型包装生产线的机架台面上，不需要额外占用过大的安装场地。设计过程中重点考虑了盒坯堆叠的自重落料逻辑，料仓的倾斜角度经过反复验证，既保证堆叠的盒坯能够依靠自重持续下滑至出料位，又不会因为倾斜角度过大导致盒坯挤压变形，料仓上部设置的压杆组件可对上层盒坯施加轻微的压力，避免盒坯堆叠过高出现拱起、歪斜的情况，

　　保证最底层的盒坯始终处于待推送的正确位置。机构的动力输入侧预留了标准的传动轴连接位，可根据生产线的动力布局选择搭配独立驱动电机或是对接设备主轴的同步传动，不需要额外改造动力接口，适配性较强。在实际使用场景中，该机构可处理厚度在0.2mm到1mm之间的纸质平张盒坯，推送节拍可根据生产线的整体速度调整，稳定运行状态下不会出现空推、多推的问题，相比真空吸料的上料结构，这套机械式推送结构对盒坯表面的印刷质量没有特殊要求，不会因为印刷墨层厚薄、表面光滑度差异出现吸空的情况，维护时只需要定期清理推块与料仓间隙内的纸尘，检查调节部位的紧固件是否松动即可，日常维护难度较低。结构上的易损件只有推块表面的防滑橡胶层，磨损后可快速更换，不需要拆解整个机构，能够减少生产线的停机维护时间。料仓的容量设计可容纳约200张常规厚度的盒坯，操作人员可根据生产节拍间隔补料，不需要频繁值守添料，能够降低一线操作的劳动强度。
