2.8英寸pcDuino触控扩展板结构设计

　　在嵌入式开发与小型智能终端的项目落地过程中，触控交互模块的选型与结构适配往往是决定项目开发周期的关键环节，这款适配pcDuino平台的2.8英寸触控扩展结构，正是针对开源硬件二次开发场景做的针对性结构设计。从实际应用场景来看，这类触控扩展板常被用于小型工业参数采集终端、桌面级创客交互装置、简易人机交互演示样机的搭建，不少做小型物联网节点开发的工程师会选择这类模块，省去了独立做触控屏驱动适配、结构固定的冗余工作，直接通过板载排针与主控板完成电气与结构连接，大幅缩短原型验证的周期。

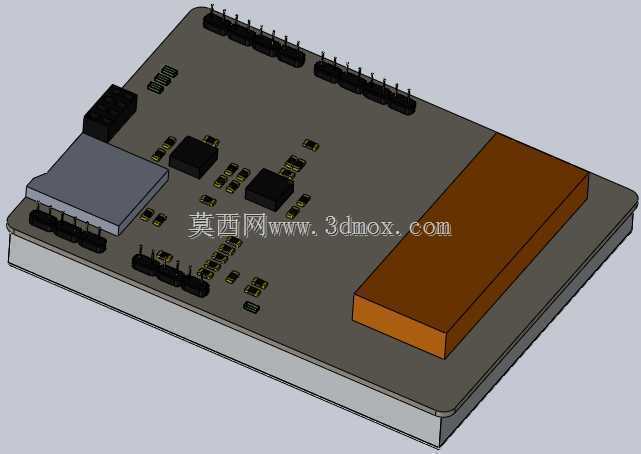

　　从功能特性来看，该结构预留了标准排针焊接位，能够直接与pcDuino开发板的对应引脚完成对接，板上的元件布局充分考虑了焊接与后期调试的操作空间，核心触控处理芯片、被动元件的排布避开了安装固定孔位与排针插拔的操作区域，棕色的触控屏FPC连接区域做了结构避让，不会在板对板对接时出现排线挤压弯折的问题。设计过程中，首先要确认的是与pcDuino主板的叠装边界，排针的位置公差控制在0.1mm以内，避免出现插装错位导致的引脚虚接、板件翘曲问题；板上的元件高度做了统一管控，最高的接插件元件高度不超过排针堆叠后的总高度，确保两块板叠装后不会出现元件干涉，同时板边预留了足够的手指操作空间，在插拔SD卡、外接调试接口时不会被触控板结构遮挡。

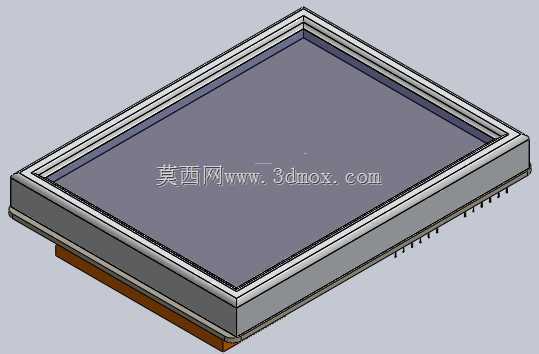

　　外形尺寸方面，该扩展板的长宽尺寸完全匹配pcDuino主板的安装孔位，四个角的安装孔位置与主板对齐，既可以通过排针直接叠装固定，也可以通过铜柱做支撑固定，满足不同安装场景的需求；触控区域的边缘做了结构收边，避免使用时边缘剐蹭影响触控操作的手感，板上的丝印标识位置避开了元件焊接区域，后期焊接调试时能够快速识别引脚定义，不用反复查阅接线文档。需要注意的是，该结构建模时未包含物理屏幕的实际厚度参数，在做整机结构适配时需要根据实际采购的触控屏模组厚度调整安装间隙，预留0.2mm左右的装配公差，避免屏幕受压出现触控失灵、显示异常的问题。

　　从结构设计的细节来看，板上的元件排布遵循了电气走线最短的原则，高频信号路径对应的元件尽量靠近排针信号引脚，减少信号干扰的同时也缩短了PCB走线长度，降低制板成本；电源相关的滤波电容布置在供电引脚附近，能够有效滤除电源杂波，提升触控采样的稳定性。对于做嵌入式设备结构开发的工程师来说，这类开源硬件的扩展结构模型可以直接作为设计参考，在做定制化终端设计时，可以直接复用其排针布局、元件避让的设计逻辑，根据实际项目的外壳尺寸调整板型轮廓，不用从零开始验证引脚适配的合理性，大幅降低结构设计阶段的试错成本。在实际装机测试时，还要考虑触控板与主板叠装后的散热空间，板上的主芯片位置对应主板的发热区域预留了微小的空气对流间隙，避免长时间运行时热量堆积导致的触控漂移问题，安装固定时不要过度拧紧铜柱螺丝，防止PCB板受应力变形导致元件虚焊。
