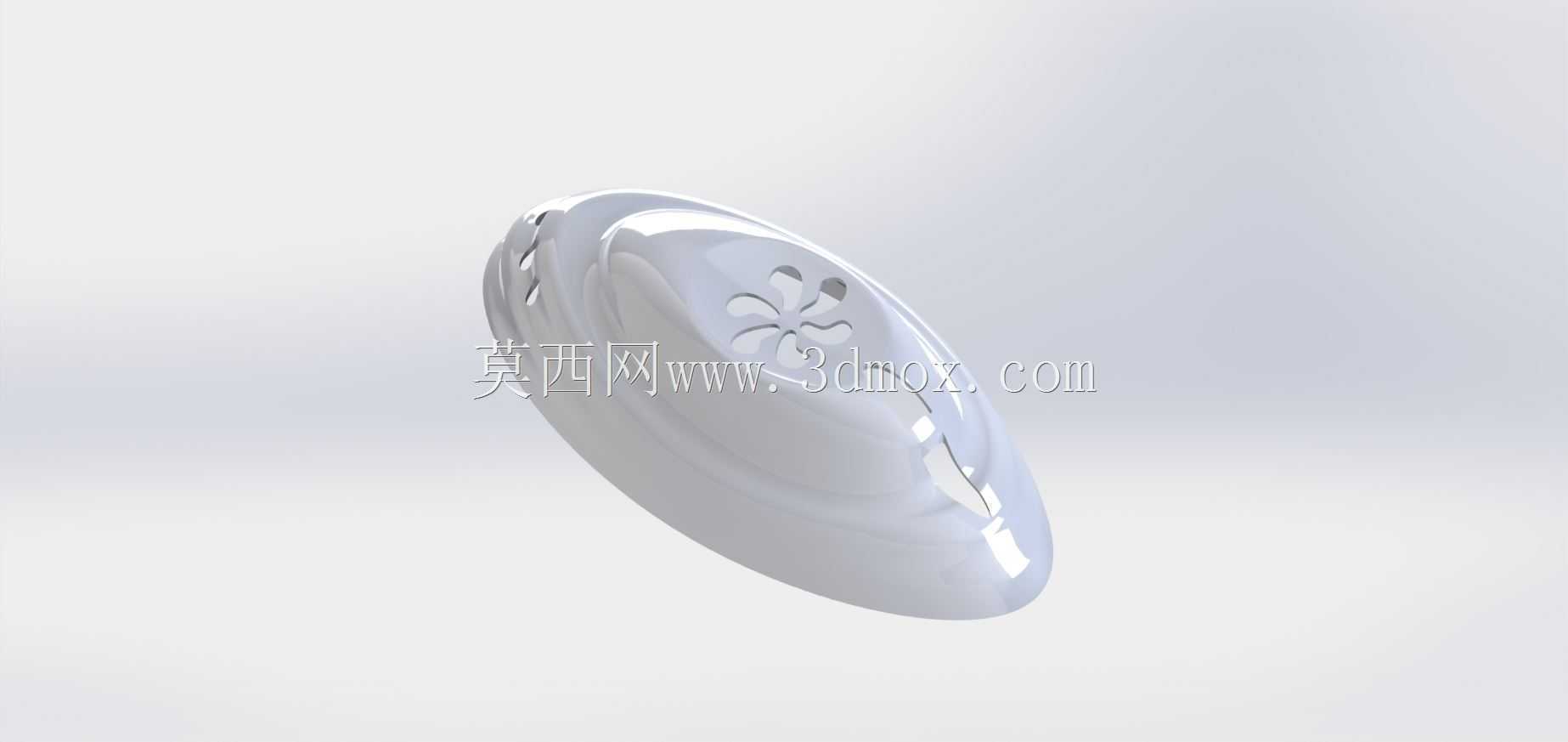

带花型透气孔圆形穹顶式塑胶壳体结构

　　这类带花型透气孔的圆形穹顶塑胶壳体，日常多被用在小型环境探测终端、室内吸顶式感应装置、卫浴间除臭模块这类需要兼顾气流导通与外观整体性的场景里，做外层防护结构使用。做结构设计的时候最先要卡的是安装边界，这类壳体一般适配暗装在标准86型底盒或者直径100mm以内的圆形预埋基座上，壳体外圈的止口尺寸要比基座配合位小0.2-0.3mm，预留装配公差同时避免安装后出现边缘翘边的问题，穹顶部分的凸起高度控制在18-22mm区间，既不会因为突出墙面太多显得突兀，也能给内部的感应元件、气敏探头留出足够的安装空间，不会出现元件顶壳的问题。

　　壳体表面的花型透气孔不是单纯做装饰用的，孔位的排布要对应内部气敏元件的进气方向，每个花瓣形开孔的宽度控制在1.2mm，这个尺寸是反复验证过的，既能保证空气流通的效率，让内部传感器能快速捕捉到环境中的气体浓度变化，又能阻挡日常环境里的浮尘、小飞虫直接进入壳体内部，减少内部元件积灰导致的灵敏度下降问题，孔位边缘做了0.15mm的圆角过渡，避免注塑生产的时候出现飞边，也能减少清洁时的卫生死角。

　　壳体侧边的阶梯式卡扣结构是和基座配合的核心部位，三个卡扣沿圆周120度均匀分布，卡扣的倒扣量设计在0.8mm，这个数值既能保证壳体卡入基座后不会因为日常的轻微震动、擦拭触碰出现脱落，又能在需要检修内部元件的时候，用普通的一字螺丝刀沿侧边预留的撬口轻轻施力就能拆开，不会把卡扣掰断。壳体的壁厚整体控制在2mm，穹顶位置从中心到边缘做了均匀的壁厚渐变，最边缘的壁厚加到2.5mm，提升整体的抗形变能力，哪怕安装的时候施力不均，也不会出现壳体开裂的问题。

　　选材上一般用ABS或者阻燃PP材质，表面做细晒纹处理，不需要额外喷涂就能和常见的白色墙面、吊顶材质适配，不会出现明显的色差。设计的时候还要考虑气流的导向，穹顶的内表面做了轻微的导流筋，让从透气孔进入的气流能均匀扩散到内部的感应元件表面，不会出现气流直吹元件导致的检测数值波动，同时导流筋也能起到加强筋的作用，提升壳体整体的结构强度，减少注塑冷却过程中的翘曲变形量。

　　实际应用中这类壳体还要通过跌落测试，从1.2米高度自由跌落到水泥地面，不能出现开裂、卡扣断裂的问题，所以在卡扣和壳体主体连接的位置做了R1的圆角过渡，避免应力集中。另外壳体和基座配合的位置预留了0.5mm的密封胶圈安装槽，如果是用在卫浴、厨房这类高湿度的场景，可以加装硅胶密封圈，提升防水防潮能力，适配更多的安装环境。
